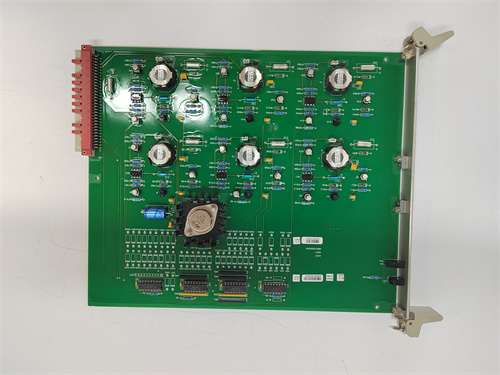

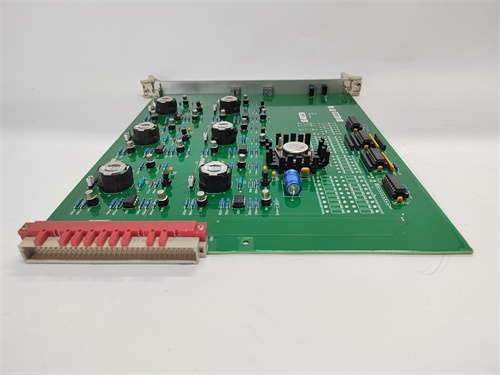

ALSTOM N897066510E N897066010M AOVD N897066000A – Модуль интерфейса или управления для железнодорожного преобразователя/привода

Введение и описание продукта
Компонент ALSTOM N897066510E N897066010M AOVD N897066000A представляет собой комплексное обозначение электронного модуля, разработанного компанией Alstom Transport для систем управления силовой электроникой на железнодорожном подвижном составе. Указание нескольких кодов (N897066510E, N897066010M) с общим корнем N897066 и суффиксами, а также маркировка AOVD, с высокой вероятностью идентифицирует это устройство как плату управления, драйвер или интерфейсный модуль для высоковольтного преобразователя, такого как тяговый инвертор (VVVF), вспомогательный преобразователь (Auxiliary Converter) или блок питания высокого напряжения. Основная функция модуля ALSTOM N897066510E N897066010M заключается в обеспечении управления силовыми полупроводниковыми ключами (IGBT), защитой, диагностикой и связью с центральной системой управления поездом (TCMS).

Основные технические параметры

• Тип устройства: Плата управления/драйвер для силового преобразователя (Control Board / Gate Driver Board).

• Назначение: Генерация управляющих импульсов (ШИМ) для IGBT-модулей, контроль их состояния, измерение выходных токов и напряжений, реализация защит (от перегрузки по току, короткого замыкания, перегрева).

• Входные сигналы: Получает управляющие команды и уставки от вышестоящего контроллера (например, через шину MVB, Ethernet или аналоговые/дискретные сигналы).

• Выходные сигналы: Формирует изолированные управляющие напряжения для затворов IGBT (gate drive signals). Выдает сигналы статуса, неисправности и диагностики.

• Измерения: Встроенные цепи для измерения выходного тока (через датчики Холла или шунты), напряжения звена постоянного тока (DC-link), температуры теплоотвода.

• Защита: Аппаратная защита с быстрым отключением (в пределах микросекунд) в случае обнаружения перегрузки по току в силовой цепи (десатурация IGBT). Программные защиты от перегрева, перенапряжения.

• Интерфейсы связи: Локальный интерфейс для связи с другими платами внутри шкафа преобразователя, а также системный интерфейс (MVB, CAN, Ethernet) для интеграции в сеть управления вагоном.

• Питание: Требует нескольких изолированных напряжений для питания собственной логики и мощных каскадов драйверов затворов (+5V, ±15V, +24V).

Ключевые преимущества и особенности

1. Высокая надежность и быстродействие защиты: Модуль ALSTOM N897066510E N897066010M обеспечивает аппаратную защиту силовых ключей, что является критически важным для предотвращения катастрофических отказов дорогостоящего преобразователя. Время реакции защиты измеряется микросекундами.

2. Плотная интеграция с силовой частью: Конструкция и разводка платы оптимизированы для минимальной индуктивности силовых цепей и цепей управления, что снижает помехи и повышает стабильность работы.

3. Расширенная диагностика: Устройство предоставляет детальную информацию о состоянии силового модуля: температуру, токи, статус драйверов, что позволяет реализовать предиктивное обслуживание. Модуль ALSTOM N897066510E N897066010M является ключевым источником диагностических данных.

4. Соответствие железнодорожным стандартам: Как и все компоненты Alstom, данная плата разработана в соответствии с EN 50155, EN 50121 (ЭМС) и EN 61373 (вибрация), что гарантирует ее работу в жестких условиях подвижного состава.

Области применения и примеры
Модуль применяется внутри тяговых и вспомогательных преобразователей на различном электроподвижном составе:

• Электропоезда (EMU) и локомотивы: В составе тягового инвертора, управляющего асинхронными или синхронными тяговыми двигателями.

• Метрополитен и трамваи: В преобразователях, питающих двигатели постоянного или переменного тока.

• Вспомогательные преобразователи (Auxiliary Converter): В инверторах, генерирующих трехфазное напряжение 400 В / 50 Гц для питания компрессоров, вентиляторов, систем освещения и кондиционирования.

• Пример кейса: В тяговом инверторе электропоезда Alstom Coradia модуль управления, подобный ALSTOM N897066510E N897066010M, получает задание на момент и скорость от центрального контроллера. Он преобразует это задание в ШИМ-сигналы для шести IGBT-ключей, формирующих трехфазное напряжение для двигателя. Одновременно он непрерывно контролирует ток в каждой фазе. При возникновении внезапного короткого замыкания в двигателе аппаратная защита платы мгновенно (в течение 2-3 мкс) блокирует все управляющие импульсы, спасая инвертор от разрушения.

Сравнение с аналогами конкурентов (на примере плат управления Siemens для силовых приводов и Bombardier MITRAC)

• Полная проприетарность: Плата ALSTOM N897066510E N897066010M спроектирована для работы только с определенными силовыми модулями и архитектурой преобразователей Alstom. Платы от Siemens, ABB или других производителей невзаимозаменяемы, даже если номинальные параметры схожи.

• Уровень интеграции: Производители тягового оборудования стремятся к глубокой интеграции управления и силовой части. Модуль ALSTOM N897066510E N897066010M является частью этой оптимизированной экосистемы, что дает преимущества в производительности и надежности, но создает зависимость от поставщика.

• Стратегия диагностики: Каждый производитель реализует свой набор диагностических функций и протоколов передачи данных. Программное обеспечение для диагностики и обслуживания преобразователя Alstom «заточено» под работу с данными, которые предоставляет модуль ALSTOM N897066510E N897066010M.

• Подход к резервированию: В критических системах (например, вспомогательном преобразователе) сама плата управления или ее каналы могут быть резервированы. Конкретная реализация резервирования в модуле ALSTOM N897066510E N897066010M определяется требованиями проекта.

Рекомендации по выбору и важные замечания

1. Точное соответствие при замене: При заказе модуля ALSTOM N897066510E N897066010M необходимо указывать ВСЕ коды, включая AOVD и N897066000A. Разные суффиксы (510E, 010M) могут означать разные ревизии или версии для различных модификаций преобразователей. Установка неправильной версии может привести к некорректной работе или повреждению оборудования.

2. Строгое соблюдение ESD-мероприятий: Данная плата содержит чувствительные микроэлектронные компоненты. Все работы с ней должны проводиться с использованием антистатического браслета и на антистатическом коврике.

3. Проверка силовой части перед установкой: Перед заменой платы управления ОБЯЗАТЕЛЬНО необходимо проверить силовой модуль (IGBT) и датчики тока на отсутствие коротких замыканий. Установка новой платы в неисправный силовой каскад приведет к ее немедленному выходу из строя.

4. Необходимость калибровки и настройки: После установки новой платы ALSTOM N897066510E N897066010M часто требуется выполнение процедур калибровки измерительных цепей (ток, напряжение) и загрузки в нее соответствующих параметров двигателя или системы. Эти работы должны выполняться обученным персоналом с использованием специализированного ПО.

5. Приобретение только у OEM или авторизованных центров: Покупать такие сложные и специализированные компоненты следует исключительно через Alstom Transport или авторизованные сервисные центры. Это гарантирует не только получение оригинальной детали, но и доступ к необходимым техническим процедурам, ПО и поддержке для ее корректного ввода в эксплуатацию.

Все работы с модулем ALSTOM N897066510E N897066010M должны проводиться в строгом соответствии с официальными сервис-мануалами (Service Manual) для конкретного преобразователя и модели поезда, а также с соблюдением всех правил электробезопасности при работе с высоковольтным оборудованием.
