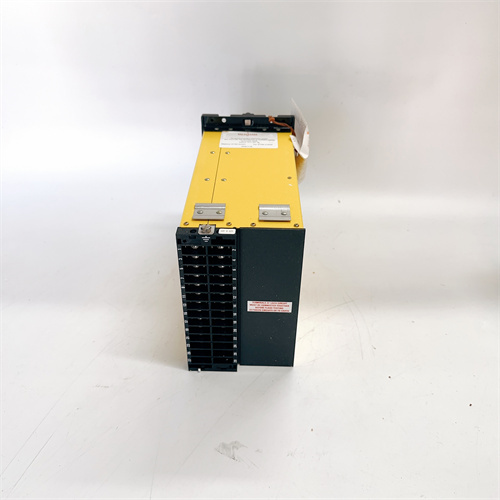

ALSTOM MVAJ101RB0800A – Модуль управления и ввода-вывода для системы релейной защиты Micom

Введение и описание продукта
Модуль ALSTOM MVAJ101RB0800A представляет собой специализированную электронную плату, входящую в состав многофункциональных устройств релейной защиты и автоматики (РЗА) серии Micom производства компании Alstom (ныне в составе Hitachi Energy). Этот модуль, судя по обозначению, является ключевым компонентом, ответственным за обработку сигналов, управление и коммуникацию в рамках одного терминала защиты. Основная функция модуля ALSTOM MVAJ101RB0800A заключается в обеспечении интерфейса между силовыми цепями объекта (через трансформаторы тока и напряжения) и цифровой логикой устройства защиты, а также в выполнении части вычислительных задач, связанных с логикой автоматики и управлением дискретными сигналами. Его корректная работа напрямую влияет на надежность и скорость срабатывания защит.

Основные технические параметры

• Тип устройства: Плата управления, обработки сигналов или расширенного ввода-вывода для цифрового реле защиты.

• Основные функции:

• Обработка аналоговых сигналов: Прием и предварительная обработка сигналов от трансформаторов тока (ТТ) и напряжения (ТН), включая фильтрацию и преобразование.

• Дискретный ввод-вывод: Управление множеством оптоизолированных двоичных входов (для сигналов дистанционного управления, блокировок, положений выключателей) и выходных реле (команды на отключение/включение, сигнализация).

• Логическое управление: Реализация программируемой логики (например, на базе функциональных блоков FlexLogic™) для создания сложных схем автоматики без внешних ПЛК.

• Коммуникации: Обеспечение части интерфейсов для связи (например, дополнительные порты RS-485, Ethernet).

• Совместимость: Предназначен для установки в корпуса (шасси) определенных серий терминалов Micom, таких как Px4x (например, P141, P142, P143) или аналогичных.

• Надежность: Соответствие промышленным и энергетическим стандартам на надежность, включая устойчивость к электромагнитным помехам, широкий температурный диапазон и долгий срок службы.

Ключевые преимущества и особенности

1. Модульность и масштабируемость: Наличие таких плат, как ALSTOM MVAJ101RB0800A, позволяет гибко конфигурировать терминал защиты под конкретные задачи объекта, добавляя необходимое количество дискретных входов/выходов или каналов связи.

2. Высокая скорость обработки и детерминизм: Логика, выполняемая модулем ALSTOM MVAJ101RB0800A, работает в жестком реальном времени, обеспечивая предсказуемое время отклика на события в сети, что критически важно для селективности и быстродействия защит.

3. Глубокая диагностика: Плата обеспечивает мониторинг состояния подключенных цепей (контроль целостности цепей питания двоичных входов, диагностика выходных реле), что повышает общую эксплуатационную готовность системы РЗА.

4. Интеграция в экосистему Micom: Модуль ALSTOM MVAJ101RB0800A разработан для бесшовной работы с процессорными платами и программным обеспечением Alstom (Micom S1 Studio, PCM600), обеспечивая единую среду для конфигурации, тестирования и диагностики всего устройства.

Области применения и примеры
Модуль применяется в составе терминалов РЗА на объектах распределения и передачи электроэнергии:

• Распределительные подстанции 6-35 кВ: В устройствах защиты фидеров, где требуется большое количество дискретных сигналов для управления секционными выключателями, АВР (автоматическим вводом резерва) и сигнализации.

• Промышленные энергосистемы: В защите трансформаторов и двигателей, где необходима сложная логика блокировок и последовательностей операций.

• Системы собственных нужд электростанций: Для реализации автоматики управления питающими линиями ответственных потребителей.

• Пример кейса: На подстанции 10 кВ терминал защиты фидера на базе устройства Micom P142 с установленным модулем ALSTOM MVAJ101RB0800A выполняет не только стандартные защиты от КЗ и перегрузки, но и реализует схему АВР для двух вводов. Логика, зашитая в модуле, отслеживает напряжение на основном вводе. При его исчезновении она, с выдержкой времени и проверкой отсутствия напряжения на шинах, формирует командный импульс через свои выходные реле на отключение основного и включение резервного выключателя.

Сравнение с аналогами конкурентов (на примере модулей расширения Siemens для SIPROTEC и Schneider Electric для Sepam)

• Проприетарность платформы: Модуль ALSTOM MVAJ101RB0800A работает только в устройствах Micom. Аналогичные платы расширения ввода-вывода или логики существуют у Siemens (для серий 7SJ, 7SK) и Schneider (для Sepam серии 80), но они абсолютно несовместимы.

• Гибкость логического программирования: Разные производители предлагают свои среды для программирования пользовательской логики (FlexLogic у Alstom, CFC у Siemens, Sepam Logic у Schneider). Возможности и удобство этих сред являются субъективным, но важным критерием выбора.

• Подход к архитектуре: Все производители следуют модульной концепции для устройств высокой функциональности. Однако распределение функций между процессорной платой и платой ввода-вывода, такой как ALSTOM MVAJ101RB0800A, может отличаться.

• Детализация диагностики: Уровень диагностики, предоставляемый модулем ALSTOM MVAJ101RB0800A (например, возможность обнаружения обрыва цепи питания дискретного входа), может быть более или менее детализирован по сравнению с решениями конкурентов.

Рекомендации по выбору и важные замечания

1. Подтверждение совместимости: Перед заказом модуля ALSTOM MVAJ101RB0800A необходимо точно убедиться, что он совместим с моделью и аппаратной ревизией (версией) имеющегося терминала защиты Micom. Информация указана в руководстве по эксплуатации устройства.

2. Сохранение конфигурации: Замена платы ввода-вывода/управления может не требовать повторной загрузки конфигурации всего устройства, если она хранится на процессорной плате. Однако настройки, связанные конкретно с данной платой (например, типы дискретных входов), могут быть утеряны и потребуют повторного ввода.

3. Аккуратность при монтаже: Установка модуля ALSTOM MVAJ101RB0800A в слот шасси должна проводиться аккуратно, без перекосов, до характерного щелчка замков. Все соединения внешней проводки должны быть выполнены при полном снятии оперативного питания устройства.

4. Тестирование после замены: После установки нового модуля ALSTOM MVAJ101RB0800A необходимо провести комплексную проверку работы всех затронутых функций: опросить состояние дискретных входов, проверить срабатывание выходных реле, убедиться в работе запрограммированной логики.

5. Приобретение у официальных источников: Покупать такие запасные части следует у официальных дистрибьюторов Hitachi Energy или проверенных поставщиков энергооборудования. Это гарантирует получение оригинальной платы с корректной прошивкой, что исключает риск несовместимости или некорректной работы в ответственной системе защиты.

Для всех операций, связанных с заменой или обслуживанием модуля ALSTOM MVAJ101RB0800A, необходимо строго руководствоваться официальным сервис-руководством (Service Manual) для соответствующего терминала защиты Micom и соблюдать правила техники безопасности при работе в электроустановках.
