Описание продукта

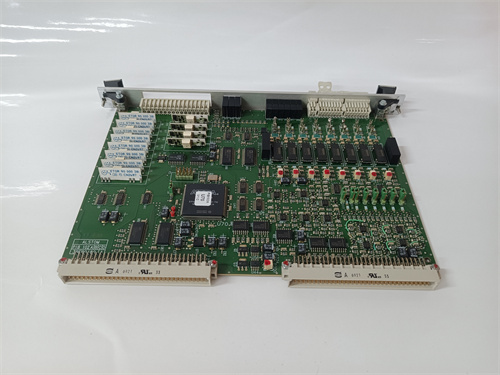

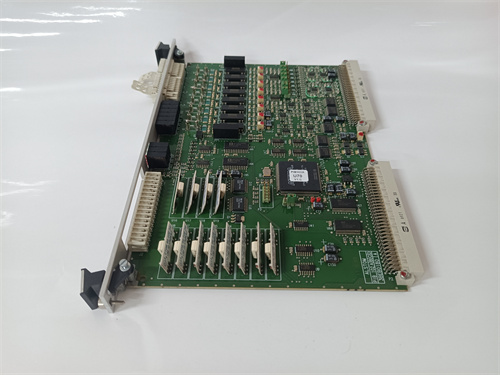

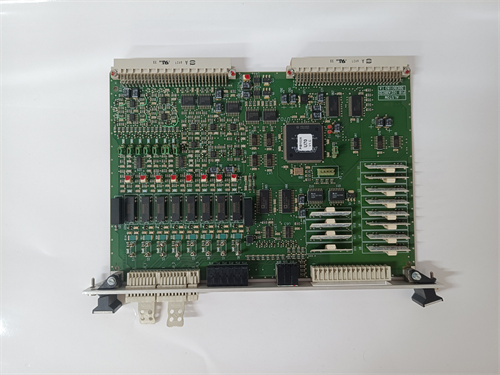

ALSTOM PIB102A представляет собой базовую интерфейсную панель (Base Interface / Termination Panel), разработанную для систем распределенного ввода-вывода и управления Alstom (ныне в составе GE). Этот модуль выполняет роль критически важного интерфейса между полевыми кабелями от датчиков и исполнительных механизмов и внутренними электронными модулями системы управления. PIB102A обеспечивает организованные точки подключения (терминалы) для проводников, а также содержит необходимые элементы для обеспечения целостности сигнала: цепи гальванической развязки, защитные элементы (предохранители, варисторы) и схемы согласования. Установка модуля ALSTOM PIB102A в стойку или шкаф управления стандартизирует монтаж, повышает надежность соединений и обеспечивает защиту более дорогостоящих электронных плат от помех и скачков напряжения, возникающих в полевых цепях. Использование именно этой панели гарантирует полную совместимость с остальными компонентами системы Alstom. Таким образом, PIB102A является фундаментальным строительным блоком для создания безопасной, удобной для обслуживания и надежной системы сбора данных и управления в энергетике и промышленности.

Основные параметры и технические характеристики

• Тип устройства: Базовая интерфейсная (оконечная) панель / Полевой терминальный модуль (Field Termination Assembly).

• Основная функция: Обеспечение интерфейса, гальванической развязки и защиты между полевыми сигнальными кабелями и системными модулями ввода/вывода.

• Типы подключаемых сигналов: Конкретно для модели PIB102A — вероятно, предназначена для определенного типа сигналов, таких как аналоговые токовые (4-20 мА), дискретные (24 В DC) или сигналы термопар/RTD. Конфигурация фиксирована.

• Количество клемм: Фиксированное количество винтовых клемм для подключения полевых проводов и проводов к внутренним системным модулям.

• Встроенные компоненты: Цепи оптической развязки, предохранители на каждый канал, защитные диоды или варисторы, согласующие резисторы.

• Изоляция: Высоковольтная гальваническая развязка между полевыми и системными клеммами.

• Совместимость: Механически и электрически предназначена для установки в определенные стойки или шасси систем управления Alstom/GE (например, для размещения модулей серии S или иных) и для работы с конкретными сериями электронных плат.

• Маркировка: Четкая и понятная маркировка всех клемм для облегчения монтажа, пусконаладки и поиска неисправностей.

Преимущества и особенности

Интерфейсная панель ALSTOM PIB102A обладает рядом ключевых преимуществ для систем промышленной автоматизации. Ее основная особенность — это обеспечение безопасного и организованного интерфейса, который значительно упрощает монтаж, ввод в эксплуатацию и последующее обслуживание системы. Наличие встроенных защитных и согласующих компонентов непосредственно на панели PIB102A повышает надежность и отказоустойчивость всего канала ввода/вывода. Модульность конструкции позволяет легко и безопасно заменять электронные платы, не отсоединяя полевую проводку, что критически сокращает время ремонта. Стандартизированная панель ALSTOM PIB102A обеспечивает высокую повторяемость и качество сборки шкафов управления. Использование оригинальной панели гарантирует полную механическую и электрическую совместимость с остальными компонентами системы Alstom/GE, а также соответствие требованиям по электромагнитной совместимости (ЭМС).

Применение в различных отраслях

• Энергетика (ТЭС, ГЭС, АЭС): Организация интерфейсов для подключения тысяч датчиков температуры, давления, расхода, уровня и исполнительных механизмов в системах управления турбинами, котлами и общестанционным оборудованием.

• Нефтегазовая и нефтехимическая промышленность: Подключение полевых устройств на установках переработки, трубопроводах, танкерных терминалах и системах безопасности.

• Крупные промышленные предприятия (металлургия, цемент, бумага): Построение распределенных систем ввода/вывода для управления технологическими процессами и мониторинга состояния оборудования.

Сравнение с аналогами конкурентов

По сравнению с универсальными клеммными колодками и развязывающими барьерами, устанавливаемыми на DIN-рейку, модуль ALSTOM PIB102A представляет собой комплексное, предварительно спроектированное системное решение. Его главное отличие — это интеграция всех необходимых функций (коммутация, защита, развязка) в едином, оптимизированном для конкретной платформы корпусе. Это снижает трудоемкость проектирования и монтажа, минимизирует ошибки подключения и обеспечивает более компактное и аккуратное размещение. Универсальные компоненты требуют самостоятельной сборки схем, что увеличивает время, сложность работ и риск человеческой ошибки. Для систем, построенных на оборудовании Alstom/GE, использование родной панели PIB102A является наиболее надежным и экономичным в плане общих затрат на владение решением.

Рекомендации по выбору и важные замечания

1. Определение типа сигналов: Крайне важно перед заказом точно знать, для каких сигналов предназначена конкретная панель ALSTOM PIB102A (например, аналоговые 4-20 мА, RTD, дискретные 24В). Существуют разные модификации для разных типов сигналов, и их путаница недопустима.

2. Проверка совместимости: Убедитесь, что выбранная панель PIB102A механически подходит для вашей стойки или шасси и электрически совместима с установленными или планируемыми электронными модулями ввода/вывода (например, с конкретными аналоговыми или дискретными картами).

3. Проектирование и маркировка: Разработайте детальную схему подключения и план маркировки всех проводов до начала монтажа. Используйте маркировку на самой панели PIB102A как основу для безошибочного подключения.

4. Монтаж и заземление: Выполняйте монтаж в строгом соответствии с инструкциями производителя, уделяя особое внимание правильному заземлению панели и экранов сигнальных кабелей для обеспечения максимальной помехозащищенности.

5. Безопасность: При монтаже и обслуживании соблюдайте правила электробезопасности. Помните, что на клеммы полевой стороны могут приходиться опасные напряжения от внешних источников или цепей питания датчиков.

6. Запасные компоненты: Имейте в наличии запасные предохранители или другие защитные элементы, установленные на панели ALSTOM PIB102A, для быстрого восстановления канала в случае срабатывания защиты.

7. Оригинальность поставки: Рекомендуется приобретать такие системные компоненты у официальных поставщиков GE или проверенных системных интеграторов, чтобы гарантировать соответствие всем техническим требованиям, получение полной комплектации и технической поддержки.

Всегда руководствуйтесь официальным руководством по монтажу (Installation Guide) и электрическим схемам подключения (Wiring Diagram) для панели ALSTOM PIB102A и связанных с ней модулей системы.
