Описание продукта

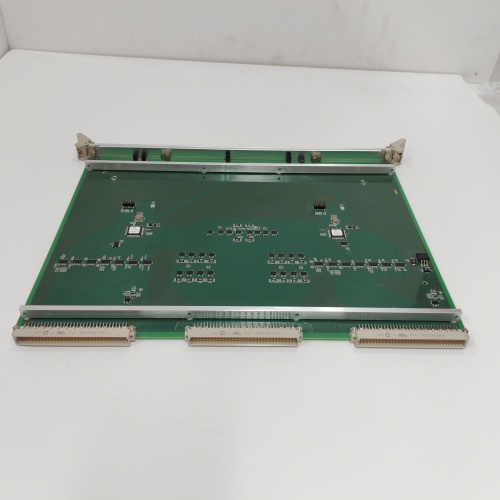

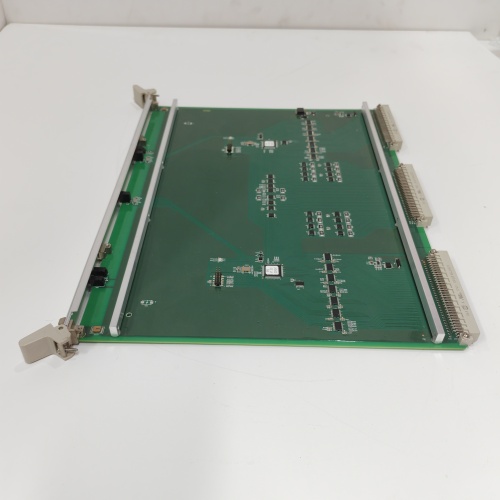

ALSTOM I/OBUS2 с заводским кодом 12004-103-01 и версией V1.2.0 представляет собой специализированный коммуникационный или интерфейсный модуль для систем управления энергетическим оборудованием Alstom (ныне в составе GE). Модуль с маркировкой I/OBUS2 является ключевым компонентом, реализующим шину ввода/вывода (I/O bus) или высокоскоростной канал связи между центральным процессорным модулем (ECPU) и удаленными или локальными стойками модулей ввода/вывода в распределенной архитектуре систем, таких как системы управления турбинами. Основная функция модуля ALSTOM 12004-103-01 — обеспечение детерминированной, надежной и высокоскоростной передачи данных (дискретных и аналоговых сигналов) между контроллером и периферией. Модуль I/OBUS2 играет роль коммуникационного процессора или сетевого адаптера, преобразующего данные в специфический проприетарный или промышленный протокол. Использование оригинального модуля ALSTOM I/OBUS2 V1.2.0 гарантирует стабильную и синхронизированную работу всей распределенной системы ввода/вывода, что критически важно для выполнения быстрых алгоритмов управления и защиты. Таким образом, этот модуль является важнейшим элементом коммуникационной инфраструктуры сложной системы автоматизации.

Основные параметры и технические характеристики

• Тип устройства: Модуль коммуникационной шины ввода/вывода (I/O Bus Communication Module).

• Назначение: Организация высокоскоростного канала связи между контроллером и модулями ввода/вывода.

• Поддерживаемый протокол/шина: Проприетарный протокол Alstom (например, для систем Mark™) или стандартная промышленная шина (например, PCI, VME, специализированная последовательная шина).

• Скорость передачи данных: Очень высокая, обеспечивающая минимальное время обновления данных в распределенной системе.

• Топология сети: Как правило, линейная шина или звездообразная топология, зависящая от архитектуры системы.

• Количество подключаемых узлов (стоек I/O): Определенное максимальное количество удаленных или локальных стоек, которые может обслуживать один модуль I/OBUS2.

• Физический интерфейс: Специализированные разъемы (коаксиальные, волоконно-оптические, D-Sub) для подключения кабелей шины.

• Совместимость: Предназначен для установки в определенный слот в шасси центрального контроллера (например, рядом с ECPU) или в специальной коммуникационной стойке.

• Версия аппаратная/программная: Версия V1.2.0 указывает на конкретную ревизию аппаратного и программного обеспечения модуля, что критично для совместимости.

• Питание: Получает питание от системной шины шасси.

Преимущества и особенности

Коммуникационный модуль ALSTOM 12004-103-01 (I/OBUS2) обладает рядом важных преимуществ. Его ключевая особенность — это обеспечение детерминированной и высоконадежной связи с минимальной задержкой, что необходимо для систем управления в реальном времени. Архитектура с использованием модуля I/OBUS2 позволяет создавать масштабируемые распределенные системы с большим количеством точек ввода/вывода, разнесенных на значительное расстояние. Специализированный протокол и конструкция минимизируют влияние электромагнитных помех, характерных для машинных залов электростанций. Использование модуля ALSTOM I/OBUS2 V1.2.0 гарантирует полную синхронизацию данных между всеми узлами системы, что особенно важно для сложных регуляторов и защит. Стабильная работа этого компонента является залогом целостности и доступности всей системы управления.

Применение в различных отраслях

• Тепловая и газовая энергетика: Организация связи центрального контроллера турбины (например, GE/Alstom Mark™) с удаленными шкафами ввода/вывода, размещенными рядом с клапанами, датчиками и приводами.

• Гидроэнергетика: Создание распределенной сети ввода/вывода для управления гидроагрегатом и вспомогательным оборудованием.

• Крупные промышленные объекты: Построение централизованных систем управления с распределенными шкафами ввода/вывода на производствах.

Сравнение с аналогами конкурентов

По сравнению с современными открытыми сетевыми решениями (EtherNet/IP, PROFINET), модуль ALSTOM I/OBUS2 представляет собой проприетарное, высокооптимизированное и закрытое решение предыдущего поколения. Его главное преимущество для существующих объектов — это проверенная надежность и полная интеграция с конкретными системами управления Alstom, для которых он и был создан. Открытые промышленные сети предлагают большую гибкость, стандартизацию и более простую интеграцию с оборудованием разных вендоров, но могут потребовать дополнительных мер для достижения того же уровня детерминизма и помехозащищенности в тяжелых условиях. Для модернизации или ремонта системы на базе Alstom замена на модуль 12004-103-01 является единственным корректным путем.

Рекомендации по выбору и важные замечания

1. Критическая важность версии: Указывайте и сверяйте не только основной код (12004-103-01), но и точную версию (VER:V1.2.0). Более новые или старые версии модуля I/OBUS2 могут быть электрически или программно несовместимы с вашей системой.

2. Совместимость с системой: Модуль должен быть совместим с ревизией всего остального оборудования: центрального процессора (ECPU), модулей ввода/вывода и системного программного обеспечения.

3. Конфигурация сети (Bus): При замене модуля необходимо знать конфигурацию шины (длина, терминаторы, адресация узлов) и воспроизвести ее в точности. Неправильная конфигурация шины — частая причина сбоев связи.

4. Резервирование шины: В критически важных системах часто используется резервированная шина (две независимые линии). Убедитесь, что понимаете схему резервирования и правильно подключаете модуль.

5. Программное обеспечение и конфигурация: После установки нового модуля может потребоваться его конфигурация в системном ПО (например, ToolboxST) — задание адресов, параметров обмена.

6. Работа с официальными каналами: Данный модуль является системообразующим. Настоятельно рекомендуется приобретать его только через официальные каналы GE Power Services. Использование непроверенных восстановленных модулей несет высокие риски несовместимости и нестабильности.

7. Квалификация персонала: Замена и диагностика таких модулей должны проводиться инженерами, прошедшими специальное обучение по соответствующей платформе управления Alstom/GE (например, по системам Mark™).

Всегда руководствуйтесь официальным сервисным руководством (Service Manual) для конкретной системы управления и документацией на модуль ALSTOM I/OBUS2 (12004-103-01) VER:V1.2.0 для выполнения любых работ. Невыполнение процедур может привести к длительному простою системы.
