Описание продукта

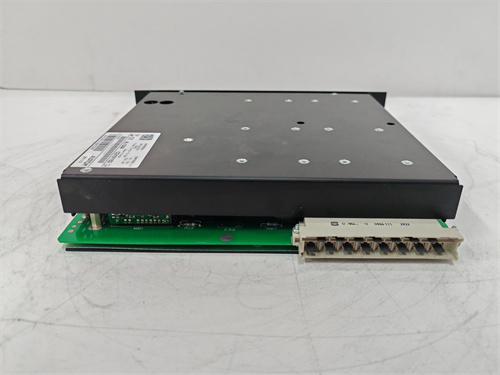

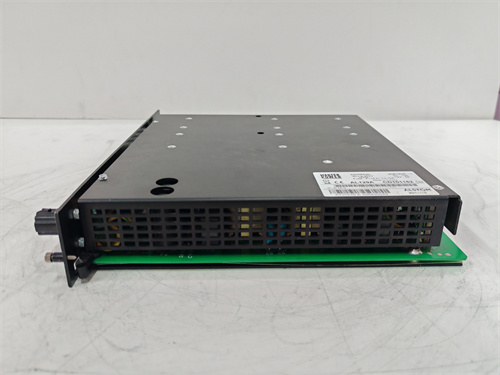

ALSTOM MMLG01 представляет собой модуль логики и управления (Logic/Management Module), предназначенный для использования в системах релейной защиты, автоматики (РЗА) и управления энергетическим оборудованием Alstom (ныне в составе GE Grid Solutions). Этот модуль, судя по обозначению, является микропроцессорным устройством, выполняющим специализированные логические и управляющие функции в составе более крупной системы. Модуль MMLG01 может выступать в роли контроллера автоматических последовательностей (например, для управления выключателями, разъединителями), блока межблочных логических связей и блокировок или интерфейсного процессора для систем сигнализации и управления. Его задача — принимать дискретные сигналы от различных устройств, выполнять на их основе заданную логику (в соответствии с программой или жесткой схемой) и выдавать управляющие команды на исполнительные элементы. Использование модуля ALSTOM MMLG01 позволяет реализовывать сложную логику автоматики на подстанции, повышая скорость и надежность операций управления по сравнению с релейными схемами. Таким образом, данный модуль является интеллектуальным элементом, обеспечивающим автоматическое функционирование систем распределительного устройства.

Основные параметры и технические характеристики

• Тип устройства: Микропроцессорный модуль логики и управления (Programmable Logic Controller, Logic Solver).

• Основные функции: Выполнение логических операций (И, ИЛИ, НЕ, таймеры, защелки), реализация алгоритмов АВР (автоматического ввода резерва), схем синхронизации, межблочных защит и блокировок (МБЗ).

• Входы: Множество дискретных (цифровых) входов для приема сигналов от ключей, положений выключателей, защитных реле, датчиков положения.

• Выходы: Дискретные (релейные или транзисторные) выходы для выдачи команд на включение/отключение выключателей, сигнализацию, управление исполнительными механизмами.

• Программируемость: Возможность программирования логики с помощью специализированного программного обеспечения (как правило, на языках релейной логики или функциональных блоков), либо настройка заранее определенных функций.

• Интерфейсы связи: Наличие последовательных (RS-485, RS-232) или сетевых (Ethernet) интерфейсов для интеграции в систему телемеханики (SCADA), обмена данными с другими интеллектуальными устройствами (IED) и для программирования.

• Питание: Оперативный постоянный ток (24 В, 48 В, 110 В DC) или переменный ток, в зависимости от исполнения.

• Индикация: Светодиоды для отображения статуса питания, состояния входов/выходов, неисправностей.

• Крепление: Установка на DIN-рейку или в специальную стойку.

Преимущества и особенности

Логический модуль ALSTOM MMLG01 обладает рядом важных преимуществ по сравнению с классическими релейными схемами. Его ключевая особенность — это гибкость и простота изменения логики без необходимости перемонтажа аппаратных соединений, что ускоряет модернизацию и адаптацию систем. Компактность и высокая плотность входов/выходов позволяют заменить множество электромеханических реле одним устройством, экономя место в шкафу. Модуль MMLG01 обеспечивает надежность и повышенную скорость срабатывания логических операций. Возможность самодиагностики и ведения журнала событий значительно упрощает поиск неисправностей и анализ работы автоматики. Использование программируемого модуля ALSTOM MMLG01 облегчает реализацию сложных алгоритмов управления, которые было бы трудно или неэкономично построить на реле.

Применение в различных отраслях

• Электроэнергетика (подстанции): Управление схемами питания собственных нужд (СН), АВР секций шин СН, автоматика включения/отключения линий, логика управления разъединителями и заземляющими ножами, схемы синхронизации генераторов.

• Промышленная энергетика: Автоматика главных распределительных устройств (ГРУ) предприятий, управление сложными технологическими процессами с логическими условиями.

• Инфраструктура: Системы управления насосными станциями, очистными сооружениями, где требуется выполнение последовательностей операций.

Сравнение с аналогами конкурентов

По сравнению с универсальными программируемыми логическими контроллерами (ПЛК) общего назначения (Siemens S7-1200, Schneider Electric Modicon), модуль ALSTOM MMLG01 является более специализированным решением для энергетики. Его преимущество заключается в преднастройке и оптимизации для типовых задач подстанционной автоматики, а также в более простой интеграции с другим оборудованием Alstom/GE (терминалами защиты, измерительными системами). Универсальные ПЛК более гибки, но требуют большего объема программирования «с нуля». По сравнению с релейными панелями, MMLG01 выигрывает по всем параметрам: стоимость владения, надежность, гибкость, занимаемое пространство.

Рекомендации по выбору и важные замечания

1. Определение объема логики: Перед выбором необходимо четко определить количество требуемых дискретных входов и выходов, а также сложность алгоритмов (количество таймеров, счетчиков, условий) с запасом на будущее расширение.

2. Выбор интерфейсов связи: Определитесь, требуется ли интеграция модуля в верхний уровень (SCADA) и по какому протоколу (Modbus, IEC 61850, производительный). Это повлияет на выбор конкретной модификации MMLG01.

3. Программное обеспечение и лицензии: Убедитесь в наличии и доступности программного обеспечения для конфигурации и программирования модуля, а также необходимых лицензий.

4. Резервирование: Для ответственных функций (например, АВР) рассмотрите возможность использования резервированной конфигурации модулей или дублирования критических цепей.

5. Качество питания: Обеспечьте качественное и стабильное оперативное питание для модуля, так как сбои питания могут привести к нештатным ситуациям. Рекомендуется использование источника бесперебойного питания (ИБП).

6. Документация и тестирование: Разработайте детальное описание логики (Functional Design Specification), а после программирования проведите всестороннее тестирование алгоритмов на стенде перед вводом в эксплуатацию.

7. Официальные каналы и поддержка: Для гарантии долгосрочной работы и обновлений рекомендуется приобретать подобные модули у официальных поставщиков GE Grid Solutions.

Всегда руководствуйтесь официальным техническим описанием (datasheet), руководством по программированию и руководством по эксплуатации для модуля ALSTOM MMLG01 перед его выбором, программированием и вводом в эксплуатацию.
