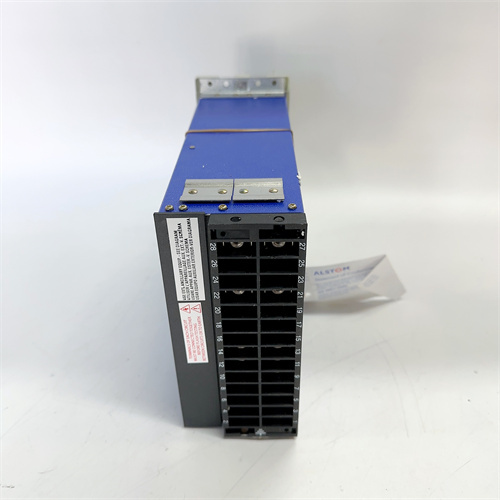

ALSTOM MFAC14K1AA0001A – Модуль управления или интерфейсная плата для систем релейной защиты (вероятно, для серии Micom)

Введение и описание продукта
Модуль ALSTOM MFAC14K1AA0001A представляет собой специализированный электронный компонент, входящий в состав многофункциональных устройств релейной защиты и автоматики (РЗА) серии Micom компании Alstom (ныне Hitachi Energy). Судя по обозначению, данная плата, вероятно, является комбинированным модулем, выполняющим функции управления, обработки сигналов или расширения возможностей основного терминала защиты. Модуль ALSTOM MFAC14K1AA0001A может обеспечивать дополнительные интерфейсы связи, управление дискретными сигналами или выполнять специфические вычислительные задачи в рамках архитектуры таких устройств, как Micom Px4x (например, P141, P142, P143). Его корректная работа важна для расширения функциональности и надежности системы защиты в целом.

Основные технические параметры (типичные для интерфейсных/дополнительных модулей Micom)

• Тип устройства: Интерфейсная плата, модуль связи или плата расширения функций.

• Возможные функции:

• Коммуникации: Обеспечение дополнительных или альтернативных интерфейсов связи, не входящих в базовую комплектацию процессорной платы. Это могут быть порты Ethernet (для IEC 61850, Modbus TCP), RS-485 (для Modbus RTU, Profibus DP), оптические порты или интерфейсы для синхронизации времени по IRIG-B или PTP.

• Расширение ввода-вывода: Предоставление дополнительных дискретных входов для сигналов состояния или выходных реле для команд управления, если базовых каналов основного устройства недостаточно.

• Специализированные функции: Возможно, реализация конкретных алгоритмов (например, фиксация максимума токов, расширенный анализ качества электроэнергии) или интерфейсов для подключения внешних устройств.

• Интеграция: Устанавливается в специальный слот шасси терминала защиты Micom, подключаясь к его внутренней системной шине.

• Процессор/Логика: Может содержать собственный контроллер для управления интерфейсами или быть пассивной платой, управляемой основной CPU.

• Соответствие стандартам: Как и все компоненты для подстанций, модуль ALSTOM MFAC14K1AA0001A разработан с учетом требований к ЭМС, температурному диапазону и механической надежности.

Ключевые преимущества и особенности

1. Гибкость конфигурации системы: Наличие таких модулей, как ALSTOM MFAC14K1AA0001A, позволяет заказчику или системному интегратору собрать терминал защиты с точно необходимым набором интерфейсов и функций, избегая покупки избыточной или недостаточной комплектации.

2. Адаптация к инфраструктуре объекта: Модуль ALSTOM MFAC14K1AA0001A может обеспечить поддержку именно того протокола связи (например, конкретной версии IEC 61850 или устаревшего Profibus), который используется на существующей подстанции, обеспечивая легкую интеграцию нового устройства защиты.

3. Надежность и предсказуемость: Будучи оригинальным компонентом от производителя, плата ALSTOM MFAC14K1AA0001A гарантирует полную совместимость с терминалом, стабильную работу и корректную реализацию всех заявленных функций, что критично для систем РЗА.

4. Упрощение монтажа и обслуживания: Интеграция дополнительных функций в корпус основного устройства защищает интерфейсы от внешних воздействий, сокращает количество внешних коробок и упрощает проводку по сравнению с использованием внешних конвертеров или модулей сторонних производителей.

Области применения и примеры
Модуль применяется в составе терминалов РЗА на объектах, где требуются специфические интерфейсы или дополнительные возможности:

• Цифровые подстанции (по стандарту МЭК 61850): Установка модуля ALSTOM MFAC14K1AA0001A с дополнительными Ethernet-портами для подключения к станционной локальной сети (LAN) и обмена GOOSE-сообщениями и данными MMS.

• Модернизация существующих подстанций: Обеспечение связи по устаревшим протоколам (например, Profibus DP или Modbus RTU) для интеграции нового терминала Micom в старую АСУ ТП.

• Объекты с требованием точной синхронизации: Оснащение устройства защитой интерфейсом для подключения GPS-часов или получения сигнала синхронизации IRIG-B для точной временной привязки событий и осциллограмм.

• Пример кейса: На модернизируемой подстанции 35 кВ устанавливается новый терминал защиты трансформатора Micom P143. Существующая SCADA-система на уровне станции работает по протоколу Modbus TCP. Для связи с ней в шасси терминала устанавливается коммуникационный модуль, аналогичный ALSTOM MFAC14K1AA0001A, который добавляет необходимый Ethernet-порт и стек протоколов. Это позволяет терминалу напрямую передавать данные о токах, напряжениях, срабатываниях и статусе в SCADA без промежуточных шлюзов.

Сравнение с аналогами конкурентов (на примере коммуникационных модулей Siemens для SIPROTEC и Schneider Electric для Sepam)

• Экосистемная закрытость: Модуль ALSTOM MFAC14K1AA0001A предназначен исключительно для устройств Micom. Аналогичные платы расширения у Siemens (например, коммуникационные модули для 7SJ) или Schneider (для Sepam) физически и программно несовместимы.

• Подход к расширению функциональности: Все ведущие производители используют модульную архитектуру для устройств высокой функциональности. Однако набор предлагаемых интерфейсов (например, поддержка DNP3, IEC 60870-5-104) и способ их конфигурации в модуле ALSTOM MFAC14K1AA0001A может отличаться от решений конкурентов.

• Стратегия лицензирования: Некоторые продвинутые коммуникационные протоколы (например, определенные профили IEC 61850) могут требовать активации лицензии на модуле ALSTOM MFAC14K1AA0001A, что является общей практикой среди производителей.

• Унификация vs специализация: В отличие от универсальных промышленных шлюзов, специализированные модули, такие как ALSTOM MFAC14K1AA0001A, обеспечивают более глубокую и оптимизированную интеграцию, лучшую диагностику и часто более высокую надежность, закрепленную в общих сертификатах безопасности устройства.

Рекомендации по выбору и важные замечания

1. Тщательное планирование необходимых интерфейсов: Перед заказом модуля ALSTOM MFAC14K1AA0001A необходимо четко определить, какие протоколы связи, типы портов (медные/оптические) и их количество требуются для интеграции терминала защиты в конкретную систему АСУ ТП.

2. Проверка совместимости и лицензий: Необходимо убедиться, что выбранная модель модуля ALSTOM MFAC14K1AA0001A совместима с моделью и аппаратной ревизией основного терминала защиты. Также следует уточнить, включены ли необходимые коммуникационные функции в базовую поставку или требуют отдельной лицензии.

3. Конфигурация в среде разработки: После установки модуля в шасси его наличие и параметры (IP-адреса, настройки протоколов) необходимо сконфигурировать в основном программном обеспечении устройства (Micom S1 Studio / PCM600).

4. Особое внимание при установке: Если модуль ALSTOM MFAC14K1AA0001A содержит оптоволоконные порты, при работе с ними необходимо соблюдать осторожность, избегать перегибов волокна и загрязнения оптических разъемов.

5. Приобретение у официальных источников: Покупать такие модули следует у официальных дистрибьюторов Hitachi Energy. Это гарантирует получение оригинальной платы с корректной прошивкой, совместимой с вашим терминалом, а также возможность получения технической поддержки по ее настройке.

Все работы по установке, конфигурации и тестированию модуля ALSTOM MFAC14K1AA0001A должны выполняться в соответствии с руководством по эксплуатации основного терминала защиты и общими правилами безопасности при работе в электроустановках.
