Описание продукта

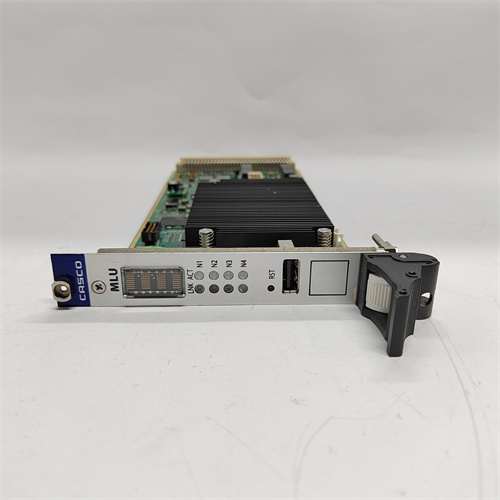

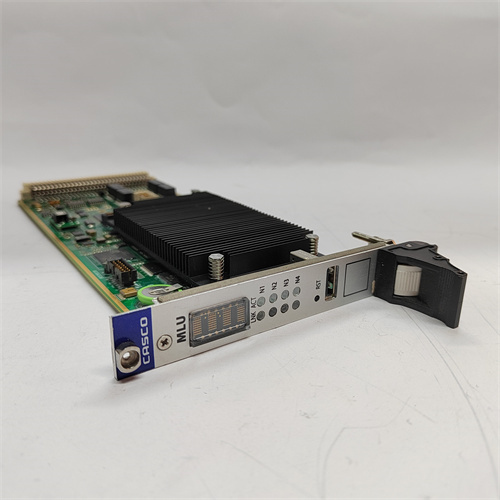

ALSTOM MLU VER.A01 представляет собой базовый логический модуль или модуль управления (Logic/Management Unit) для систем релейной защиты, автоматики (РЗА) и управления энергетическим оборудованием Alstom (ныне в составе GE Grid Solutions). Этот модуль, обозначенный как MLU и имеющий аппаратную ревизию VER.A01, является ключевым компонентом, выполняющим функции программируемой логики, связующего звена (интерфейса) или простого контроллера в составе сложных систем защиты и управления на подстанциях. Модуль MLU может использоваться для реализации несложных алгоритмов автоматики (например, АВР секций шин собственных нужд, логики управления разъединителями), для сбора и концентрации дискретных сигналов от различных устройств, а также для обеспечения связи между устройствами с разными протоколами. Использование модуля ALSTOM MLU VER.A01 позволяет создавать гибкие и надежные схемы управления, заменяя собой множество электромеханических реле и промежуточных элементов. Этот модуль является примером базового программируемого устройства, которое служит строительным блоком для построения систем автоматики в рамках экосистемы Alstom/GE.

Основные параметры и технические характеристики

• Тип устройства: Программируемый логический модуль / контроллер (Programmable Logic Unit).

• Основные функции: Выполнение логических операций (И, ИЛИ, НЕ), работа с таймерами, счетчиками, триггерами; сбор дискретных сигналов; выдача управляющих команд.

• Входы: Наличие дискретных (цифровых) входов для подключения контактов ключей, датчиков положения, выходов других реле.

• Выходы: Дискретные выходы (релейные или транзисторные) для управления исполнительными цепями, сигнализации.

• Программируемость: Возможность программирования с помощью специализированного программного обеспечения, вероятно, на языке релейных диаграмм (LD) или функциональных блоков (FBD).

• Интерфейсы связи: Наличие одного или нескольких последовательных портов (RS-232, RS-485) для конфигурации, связи с другими устройствами (терминалами защиты, SCADA) по протоколам Modbus RTU или другим.

• Питание: Оперативный постоянный ток (например, 24/48/110 В DC) или переменный ток.

• Индикация: Светодиодные индикаторы для отображения статуса питания, активности, состояния входов/выходов.

• Крепление: Установка на DIN-рейку.

• Версия: VER.A01 указывает на конкретную аппаратную ревизию, что важно для совместимости и заказа запасных частей.

Преимущества и особенности

Логический модуль ALSTOM MLU VER.A01 обладает рядом практических преимуществ. Его ключевая особенность — это гибкость и простота изменения логики без перемонтажа аппаратуры, что резко сокращает время на модернизацию схем автоматики. Компактность и высокая плотность логических функций в одном устройстве экономит место в шкафу по сравнению с панелями на электромеханических реле. Модуль MLU обеспечивает высокую надежность за счет отсутствия движущихся частей (в случае транзисторных выходов) и упрощенную диагностику благодаря светодиодной индикации. Программируемость устройства ALSTOM MLU VER.A01 позволяет быстро адаптировать его под изменяющиеся требования объекта. Его использование облегчает интеграцию в цифровые системы за счет наличия стандартных интерфейсов связи.

Применение в различных отраслях

• Электроэнергетика (подстанции): Реализация схем автоматического ввода резерва (АВР) на секциях шин 0.4 кВ и 6(10) кВ, логика управления сборными шинами, управление освещением и системами собственных нужд подстанции.

• Промышленная энергетика: Автоматика распределительных устройств предприятий, управление технологическими последовательностями на вспомогательных установках.

• Инфраструктура: Системы управления насосными станциями, вентиляцией, где требуется выполнение логических условий.

Сравнение с аналогами конкурентов

По сравнению с универсальными малогабаритными программируемыми логическими контроллерами (ПЛК) других производителей (Siemens LOGO!, Schneider Electric Zelio), модуль ALSTOM MLU является более специализированным решением для энергетического сектора. Его преимущество — в ориентации на типовые задачи подстанционной автоматики, проверенной совместимости с другим оборудованием Alstom (например, терминалами защиты) и, возможно, в более простой процедуре утверждения для применения на объектах электросетевого хозяйства. Универсальные ПЛК предлагают более широкий функционал и возможности связи, но могут требовать дополнительных усилий по адаптации и согласованию.

Рекомендации по выбору и важные замечания

1. Определение объема задачи: Четко определите количество необходимых дискретных входов и выходов, а также сложность логики (количество элементов, таймеров). Выбирайте модуль MLU с запасом по каналам.

2. Тип выходов: Определите, требуются ли выходы для коммутации слаботочных сигналов (транзисторные) или для непосредственного управления катушками контакторов/пускателей (релейные). Модуль ALSTOM MLU VER.A01 может иметь разное исполнение.

3. Наличие ПО и возможность программирования: Убедитесь в доступности программного обеспечения для конфигурации модуля и наличии необходимых кабелей для программирования (например, RS-232/USB).

4. Защита выходов: При использовании релейных выходов для управления индуктивной нагрузкой (катушки) обязательно применяйте защитные элементы (варисторы, диоды) для подавления ЭДС самоиндукции.

5. Резервирование: Для ответственных функций (например, АВР) рассмотрите возможность резервирования логики путем использования двух модулей или дублирования критических цепей на уровне первичных устройств.

6. Документация и тестирование: После программирования создайте подробное описание алгоритма и проведите всестороннее тестирование логики на имитационной модели или стенде перед подключением к реальному оборудованию.

7. Официальные каналы: Для гарантии качества и получения технической поддержки рекомендуется приобретать модули ALSTOM MLU через официальных поставщиков GE Grid Solutions.

Всегда руководствуйтесь официальным руководством по эксплуатации и программированию для конкретной версии модуля ALSTOM MLU VER.A01 перед его вводом в эксплуатацию.
