ALSTOM N897164610L – Модуль управления или интерфейсный контроллер для бортовых систем железнодорожного транспорта

Введение и описание продукта

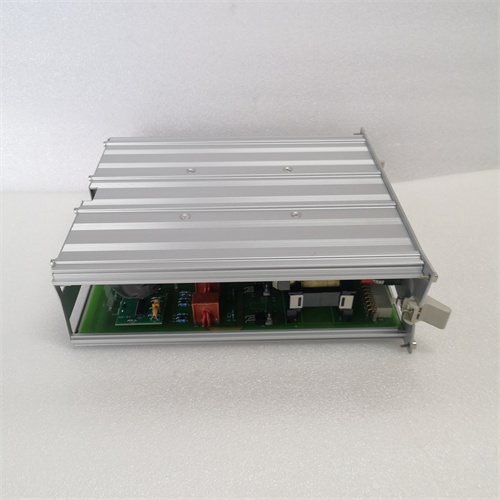

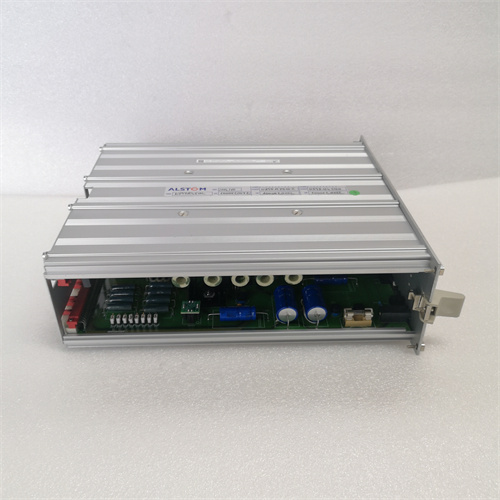

Модуль ALSTOM N897164610L представляет собой электронный управляющий контроллер или специализированный интерфейсный блок, разработанный компанией Alstom Transport для систем управления и автоматизации на железнодорожном подвижном составе. Данный компонент, являясь частью обширной номенклатуры Alstom с префиксом N897, предназначен для выполнения конкретных функций управления или обработки сигналов в рамках распределенной архитектуры системы управления поездом (Train Control and Management System - TCMS). Основная задача модуля ALSTOM N897164610L — обеспечение локального интеллектуального управления подсистемой, сбор данных с датчиков, управление исполнительными механизмами и надежный обмен информацией с центральным компьютером поезда по внутренней сети.

Основные технические параметры (обобщенные)

• Тип устройства: Бортовой программируемый контроллер или интеллектуальный модуль ввода-вывода (Smart I/O Module, Remote Control Unit).

• Архитектура: Построен на базе промышленного микроконтроллера, работающего в реальном времени, с собственной памятью для программы и данных.

• Основные функции:

• Локальное управление подсистемой: Автономное или полуавтономное выполнение алгоритмов для управления конкретной системой, такой как вентиляция и отопление (HVAC), освещение, система пожаротушения или контроль состояния баков.

• Сбор и предварительная обработка данных: Получение аналоговых (температура, давление, ток) и дискретных (состояние контактов, положения) сигналов от группы датчиков.

• Управление исполнительными устройствами: Формирование выходных сигналов для управления реле, контакторами, клапанами, маломощными приводами, световой индикацией.

• Диагностика: Мониторинг состояния подключенного оборудования и самодиагностика.

• Интерфейсы связи:

• Сетевая шина: Подключение к магистральной сети поезда через стандартный железнодорожный протокол, чаще всего MVB (Multifunction Vehicle Bus) или CAN (Controller Area Network).

• Полевые интерфейсы: Набор дискретных и, возможно, аналоговых входов и выходов для непосредственного подключения к полевым устройствам.

• Программируемость: Устройство ALSTOM N897164610L программируется с использованием специализированного программного обеспечения Alstom для реализации точной логики, требуемой для его целевой функции.

• Питание: Получает питание от бортовой низковольтной сети (24 В DC или 110 В DC).

• Условия эксплуатации: Полное соответствие железнодорожным стандартам: EN 50155 (электронное оборудование), EN 50121 (электромагнитная совместимость), EN 61373 (вибрация и удары). Рабочий температурный диапазон, характерный для установки внутри электрошкафов на подвижном составе.

Ключевые преимущества и особенности

1. Распределенный интеллект и повышенная отказоустойчивость: Наличие таких локальных контроллеров, как ALSTOM N897164610L, разгружает центральный компьютер и повышает надежность системы. При сбое центрального узла или сети критически важные функции могут сохраняться на локальном уровне.

2. Адаптация к суровым условиям эксплуатации: Конструкция и компоненты модуля ALSTOM N897164610L выбраны для долговременной работы под воздействием постоянной вибрации, перепадов температур, влажности и высокого уровня электромагнитных помех от тягового оборудования.

3. Упрощение монтажа и обслуживания: Установка модуля вблизи обслуживаемого оборудования значительно сокращает длину и сложность кабельных трасс, что снижает стоимость монтажа, вес и облегчает диагностику.

4. Глубокая интеграция в экосистему Alstom: Как оригинальный компонент, ALSTOM N897164610L обеспечивает бесшовную работу с другими устройствами и программным обеспечением Alstom, упрощая конфигурацию, диагностику и обновление системы.

Области применения и примеры
Модуль применяется для управления различными вспомогательными системами на электроподвижном составе:

• Система климат-контроля (HVAC): Автономное управление работой вентиляторов, нагревательных элементов, заслонок и компрессоров в одном или нескольких вагонах на основе показаний датчиков температуры.

• Управление освещением: Контроль внутреннего и аварийного освещения, автоматическое включение/выключение в зависимости от внешней освещенности или расписания.

• Система пожаротушения: Мониторинг датчиков дыма и температуры, управление клапанами и насосами системы пожаротушения по заданному алгоритму.

• Контроль вспомогательных систем: Управление насосами, компрессорами, контроль уровня жидкостей в баках.

• Пример кейса: В вагоне электропоезда Alstom установлен контроллер ALSTOM N897164610L, отвечающий за систему отопления, вентиляции и кондиционирования в этом вагоне. Он самостоятельно считывает данные с нескольких температурных датчиков в салоне, управляет трехскоростными вентиляторами и регулирующими клапанами, поддерживая заданный микроклимат. При этом он передает данные о статусе, потребляемом токе и любых неисправностях на центральный дисплей машиниста через шину MVB.

Сравнение с аналогами конкурентов (на примере Siemens SIBAS G или Bombardier MITRAC CCU)

• Проприетарность платформы: Контроллер ALSTOM N897164610L является частью закрытой экосистемы Alstom TCMS. Функционально аналогичные устройства у Siemens (SIBAS G, SIBAS 32) или Bombardier (MITRAC CCU) используют собственные стандарты и не взаимозаменяемы.

• Степень специализации: Alstom часто разрабатывает узкоспециализированные контроллеры для каждой подсистемы. Конкуренты могут предлагать более унифицированные программируемые платформы, которые настраиваются под разные задачи.

• Инструменты разработки и диагностики: Программирование, калибровка и диагностика модуля ALSTOM N897164610L выполняются с помощью закрытого, специализированного ПО Alstom. Конкуренты используют свои собственные, несовместимые инструментальные среды.

• Подход к сетевой интеграции: Все производители используют сетевую архитектуру, но логика обмена данными и профили устройств для ALSTOM N897164610L определяются внутренними стандартами Alstom.

Рекомендации по выбору и важные замечания

1. Точная идентификация по документации: Замена модуля ALSTOM N897164610L должна производиться строго по документации (Parts Catalogue, Wiring Diagram) на конкретный тип поезда. Необходимо убедиться в полном совпадении всех кодов, включая суффикс (610L).

2. Необходимость программирования/конфигурации: Новый контроллер, как правило, поставляется без программы или с базовой прошивкой. Перед установкой в систему на него обязательно необходимо загрузить конкретное программное обеспечение и конфигурационные данные, соответствующие его месту в поезде и версии системы.

3. Процедура замены и ввода в строй: Замена производится при отключенном питании. После установки и загрузки программы модуль ALSTOM N897164610L может потребовать процедуры инициализации, калибровки подключенных датчиков и функционального тестирования в составе подсистемы.

4. Диагностика смежных компонентов: Перед заменой вышедшего из строя контроллера рекомендуется проверить исправность всех подключенных к нему силовых и сигнальных цепей, датчиков и исполнительных механизмов, чтобы исключить внешнюю причину поломки.

5. Приобретение через официальные каналы: Данный специализированный компонент следует приобретать только через Alstom Transport или авторизованные сервисные центры. Это гарантирует получение оригинальной детали, корректной версии ПО и доступ к необходимым техническим процедурам для ее программирования и ввода в эксплуатацию.

Все работы с контроллером ALSTOM N897164610L должны выполняться в строгом соответствии с официальными руководствами по техническому обслуживанию и ремонту для конкретной модели подвижного состава, с соблюдением всех правил электробезопасности и требований безопасности на железнодорожном транспорте.
