Описание продукта

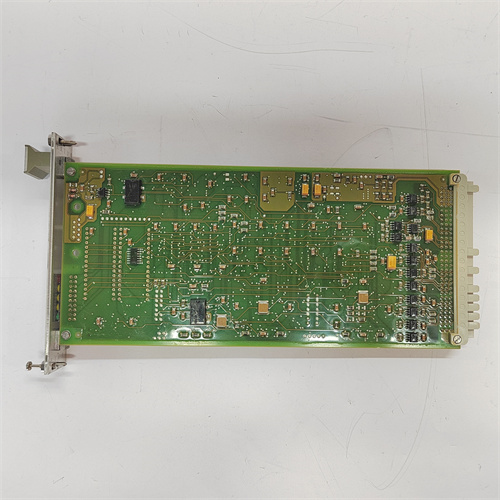

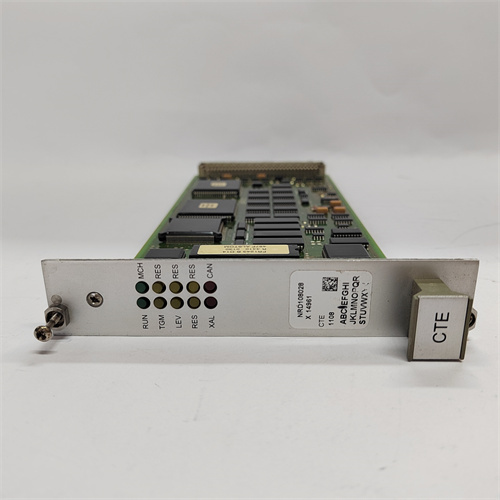

ALSTOM NRD108028 (также обозначаемый как 8RDB43655 или SA43655.E) представляет собой сменный модуль, реле или электронный блок для систем управления и релейной защиты энергетического оборудования Alstom (ныне в составе GE Grid Solutions). Исходя из обозначений, данный модуль, вероятно, является реле направления мощности, реле контроля синхронизма или специализированным блоком защиты (NRD может означать Numeric Relay или Directional Relay). Модуль NRD108028 выполняет функцию анализа фазовых соотношений между током и напряжением для определения направления мощности в защищаемой линии или проверки условий для безопасного включения генератора на сеть (синхронизация). Он может использоваться в схемах направленных защит от замыканий на землю, дифференциальных защит или в устройствах автоматического включения резерва (АВР) с проверкой напряжения. Использование модуля ALSTOM 8RDB43655 критически важно для обеспечения селективности действий защит и безопасной параллельной работы источников энергии. Таким образом, этот компонент является ключевым интеллектуальным элементом, реализующим сложные логические и измерительные алгоритмы в системах релейной защиты и автоматики (РЗА).

Основные параметры и технические характеристики

• Тип устройства: Цифровое реле направления мощности, реле синхронизма или многофункциональный блок защиты.

• Основные функции:

• Для реле направления: Определение направления мощности (прямое/обратное) или направления тока замыкания с использованием сигналов тока и напряжения. Угловая характеристика срабатывания.

• Для реле синхронизма: Контроль разности напряжений, разности частот и угла между включаемым генератором и сетью. Выдача разрешающего сигнала на включение выключателя.

• Измеряемые величины: Ток (одна или несколько фаз), напряжение (фазное и междуфазное), частота, фазовый угол.

• Входы: Аналоговые входы для трансформаторов тока (ТТ) и напряжения (ТН), дискретные входы для разрешающих сигналов и блокировок.

• Выходы: Релейные выходы для сигнализации и управления выключателем.

• Уставки: Настраиваемые пороги по напряжению, току, углу, частоте и времени.

• Интерфейсы связи: Возможность наличия последовательного порта (RS-485) или Ethernet для интеграции в систему мониторинга и изменения уставок (поддержка протоколов Modbus, IEC 60870-5-103).

• Питание: Оперативный постоянный или переменный ток (широкий диапазон, например, 24-250 В DC/AC).

• Индикация: ЖК-дисплей или светодиоды для отображения измеряемых величин, статуса и срабатываний.

Преимущества и особенности

Реле ALSTOM SA43655.E (NRD108028) обладает рядом важных преимуществ. Его ключевая особенность — это высокая точность измерения фазовых углов, что является основой для корректного определения направления или условий синхронизации. Цифровая обработка сигналов обеспечивает стабильность характеристик и помехозащищённость. Гибкость настройки уставок и логики позволяет адаптировать модуль 8RDB43655 к различным схемам сети и условиям эксплуатации. Компактный корпус и удобный интерфейс облегчают монтаж и обслуживание. Использование модуля ALSTOM NRD108028 в системах на базе оборудования Alstom/GE обеспечивает проверенную совместимость и надёжность работы в составе комплексной защиты.

Применение в различных отраслях

• Электроэнергетика (подстанции): Направленные защиты линий электропередачи (например, в комплексе с максимальной токовой защитой), защита шин, автоматика синхронизации генераторов при включении на сеть.

• Промышленная энергетика: Защита и автоматика сетей собственных нужд (СН) предприятий с несколькими вводами, защита генераторов собственных электростанций.

• Распределённая генерация: Контроль условий для подключения локальных источников (когенерация, солнечные электростанции) к общей сети.

Сравнение с аналогами конкурентов

По сравнению с аналогичными реле направления или синхронизма других производителей (Siemens, ABB, SEL), модуль ALSTOM SA43655.E предлагает сопоставимый функционал и точность. Его преимущество для пользователей экосистемы Alstom/GE заключается в упрощённой интеграции в существующие панели РЗА, единых стандартах настройки и документации, а также в оптимизации поставок запасных частей. Универсальные устройства могут потребовать дополнительных преобразователей сигналов или адаптации программного обеспечения. Для модернизации или ремонта существующих установок Alstom выбор оригинального модуля NRD108028 является наиболее логичным и технически оправданным.

Рекомендации по выбору и важные замечания

1. Чёткое определение функции: Уточните, требуется ли реле исключительно для определения направления (например, для защиты от замыканий на землю) или для полноценной проверки синхронизма (контроль напряжения, частоты и угла). Это определяет выбор конкретной модели и её настройку.

2. Согласование с ТТ и ТН: Параметры модуля (номинальные значения токов и напряжений) должны соответствовать вторичным параметрам используемых измерительных трансформаторов. Неправильное подключение приведёт к ложным срабатываниям.

3. Проверка полярности подключения: Для реле направления критически важна правильная полярность подключения токовых цепей и цепей напряжения. Ошибка приведёт к инвертированию направления и неселективной работе защиты.

4. Настройка уставок и угловых характеристик: Требует глубокого понимания принципов действия защиты и параметров защищаемой сети. Угол максимальной чувствительности и зона срабатывания должны быть рассчитаны корректно.

5. Тестирование: После монтажа и настройки необходимо провести комплексные испытания с помощью реле-тестера, моделируя различные режимы (прямое/обратное направление мощности, условия синхронизации).

6. Документация: Сохраняйте и ведите подробную документацию по настройкам и схеме подключения модуля ALSTOM 8RDB43655.

7. Официальные каналы: Для гарантии качества и соответствия техническим требованиям приобретайте такие специализированные модули у официальных поставщиков GE Grid Solutions.

Всегда руководствуйтесь официальным техническим описанием (datasheet) и руководством по эксплуатации и наладке для реле ALSTOM NRD108028 / SA43655.E, а также проектными схемами РЗА конкретного объекта.
