ALSTOM 42011-106-00 A01 ITC_VIOM_VIOC VER.A01 – Модуль ввода-вывода (VIOM/VIOC) для системы управления поездом (TCMS)

Введение и описание продукта

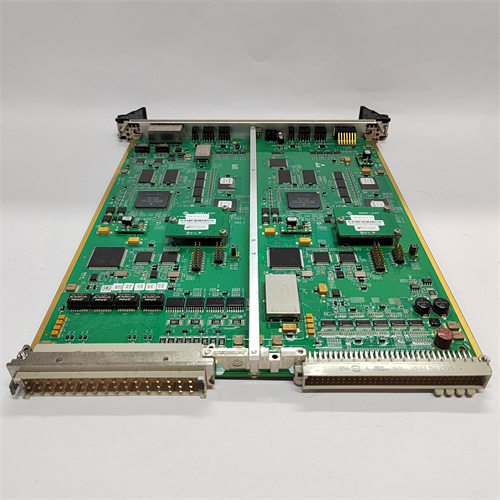

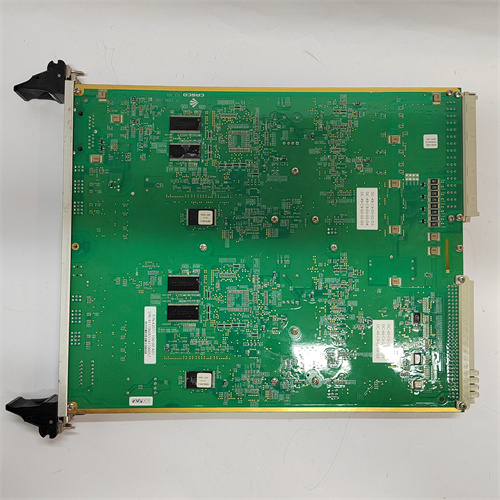

Модуль ALSTOM 42011-106-00 A01 ITC_VIOM_VIOC представляет собой интеллектуальный модуль ввода-вывода (VIOM - Vehicle I/O Module или VIOC - Vehicle I/O Controller), являющийся ключевым компонентом распределенной архитектуры системы управления поездом (Train Control and Management System - TCMS) компании Alstom. Основная функция этого устройства заключается в сборе данных от датчиков и выключателей, расположенных по всему вагону, и в управлении исполнительными механизмами (лампами, клапанами, малыми приводами) на основе команд от центрального контроллера. Обозначение ITC_VIOM_VIOC VER.A01 указывает на конкретную версию аппаратного и программного обеспечения данного модуля. ALSTOM 42011-106-00 A01 выступает в роли "глаз и рук" системы управления, обеспечивая интерфейс между цифровым миром контроллеров и физическими процессами в вагоне.

Основные технические параметры

• Тип устройства: Интеллектуальный удаленный модуль ввода-вывода (Remote I/O Module).

• Архитектура: Построен на базе микроконтроллера, работающего в реальном времени, с собственной логикой обработки сигналов.

• Интерфейсы связи: Подключение к магистральной сети поезда через стандартный железнодорожный протокол. Наиболее вероятно:

• MVB (Multifunction Vehicle Bus) в соответствии со стандартом IEC 61375.

• Возможно CAN (Controller Area Network) или Ethernet в более новых версиях.

• Полевые интерфейсы ввода-вывода:

• Дискретные входы (DI): Множество каналов (например, 16, 32) для подключения сухих контактов или датчиков с активным выходом (24 В DC, 110 В DC). Оптоизолированы.

• Дискретные выходы (DO): Множество транзисторных или релейных выходов для управления нагрузками (например, 0.5-2 А на канал). Защита от КЗ и перегрузки.

• Аналоговые входы (AI): Возможно наличие каналов для считывания сигналов 0-10 В, 4-20 мА или сигналов от термопар/термосопротивлений.

• Функции: Предварительная обработка сигналов (фильтрация, контроль целостности цепей, диагностика), выполнение простых локальных логических операций для разгрузки центрального процессора.

• Питание: Получает питание от бортовой низковольтной сети (обычно 24 В DC или 110 В DC).

• Условия эксплуатации: Полное соответствие ключевым железнодорожным стандартам: EN 50155 (электронное оборудование), EN 50121 (электромагнитная совместимость - ЭМС), EN 61373 (вибрация и удары). Рабочий температурный диапазон, характерный для установки в электрошкафах под вагоном или внутри него.

• Адресация и конфигурация: Имеет уникальный адрес в сети, настраиваемый перемычками или программно. Конфигурация загружается с центрального компьютера.

Ключевые преимущества и особенности

1. Распределенная интеллектуальная архитектура: Модуль ALSTOM 42011-106-00 A01 ITC_VIOM_VIOC снижает нагрузку на центральный контроллер и повышает отказоустойчивость системы. При потере связи часть функций может сохраняться на локальном уровне.

2. Значительное сокращение проводки: Установка модулей ввода-вывода вблизи от датчиков и исполнительных механизмов позволяет заменить сотни индивидуальных длинных кабелей, идущих в центральный шкаф, на единую сетевую магистраль и короткие локальные кабели. Это снижает вес, стоимость и сложность монтажа.

3. Устойчивость к суровым условиям: Конструкция модуля ALSTOM 42011-106-00 A01 рассчитана на работу при постоянной вибрации, в условиях широкого температурного диапазона, высокой влажности и в сильном электромагнитном поле от тягового оборудования.

4. Расширенная диагностика: Устройство обеспечивает не только передачу данных о состоянии каналов, но и их диагностику (обрыв цепи, короткое замыкание, превышение напряжения), что позволяет быстро локализовать неисправности в полевой проводке.

Области применения и примеры
Модуль применяется для распределенного управления и контроля практически на всех системах современного электроподвижного состава Alstom:

• Управление дверьми: Сбор сигналов с кнопок "Открыть", датчиков безопасности (световые барьеры, противо-зажимные кромки) и управление индикаторными лампами.

• Система климат-контроля (HVAC): Считывание показаний термостатов, датчиков давления, управление реле включения вентиляторов и клапанов.

• Контроль освещения: Управление группами внутреннего и внешнего освещения, аварийным освещением.

• Системы безопасности и пожаротушения: Мониторинг датчиков дыма, ручных извещателей.

• Пример кейса: В каждом вагоне электропоезда установлено несколько модулей ALSTOM 42011-106-00 A01 ITC_VIOM_VIOC. Один из них, расположенный в зоне дверей, собирает сигналы со всех кнопок открытия в этом вагоне, статус концевиков и датчиков безопасности, а также управляет световой индикацией "Запрет входа". Все эти данные он упаковывает и передает по шине MVB в центральный контроллер, получая от него команды на разрешение открытия.

Сравнение с аналогами конкурентов (на примере Siemens SIBAS-KLIP или Bombardier MITRAC I/O)

• Экосистемная замкнутость: ALSTOM 42011-106-00 A01 ITC_VIOM_VIOC работает только в сети TCMS Alstom. Аналогичные системы у Siemens (SIBAS-KLIP) или Bombardier (MITRAC I/O) используют собственные физические и логические протоколы, что исключает взаимную замену.

• Философия распределения: Все производители используют распределенные модули. Отличия могут быть в максимальном количестве каналов на модуль, степени "интеллектуальности" (возможности локальной логики), поддерживаемых типах сигналов (например, безопасные входы SIL2) в устройстве ALSTOM 42011-106-00 A01.

• Протоколы связи: Хотя MVB является стандартом (IEC 61375), профили устройств и конфигурация модуля ALSTOM 42011-106-00 A01 специфичны для Alstom. Конкуренты могут использовать другие протоколы (например, CANopen, Profinet).

• Инструменты конфигурации: Для настройки, диагностики и обновления ПО модуля требуются фирменные программные инструменты Alstom, не совместимые с инструментарием конкурентов.

Рекомендации по выбору и важные замечания

1. Критическая важность версии (VER.A01): При замене необходимо заказывать модуль ALSTOM 42011-106-00 A01 с точно такой же версией аппаратного и программного обеспечения (VER.A01). Изменение версии может привести к несовместимости протокола или конфигурации с остальной системой.

2. Правильная адресация в сети: Новый модуль должен быть сконфигурирован с тем же сетевым адресом (адресом MVB), что и старый. Обычно это делается с помощью DIP-переключателей на корпусе или через ПО.

3. Загрузка конфигурации: Замененный модуль ALSTOM 42011-106-00 A01 ITC_VIOM_VIOC будет пустым. В него необходимо загрузить конкретный конфигурационный файл (I/O mapping), соответствующий его месту и функции в поезде, с помощью ПО TCMS.

4. Проверка периферийных цепей: Перед установкой нового модуля необходимо проверить все подключаемые к нему кабели и устройства на отсутствие коротких замыканий и обрывов, чтобы избежать повреждения входных/выходных каскадов.

5. Приобретение через официальные каналы Alstom Transport: Данный компонент является критически важным для работы поезда. Его следует приобретать только у Alstom или авторизованных сервис-центров. Это гарантирует получение оригинального устройства с правильной версией прошивки и доступ к процедурам его конфигурации.

Все работы с модулем ALSTOM 42011-106-00 A01 ITC_VIOM_VIOC должны выполняться в соответствии с руководством по техническому обслуживанию конкретной модели поезда, с соблюдением правил электробезопасности и процедур для работы с сетевым оборудованием TCMS.
