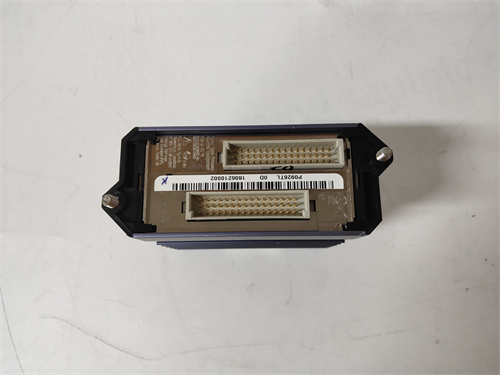

Описание модуля ввода-вывода FOXBORO FBM222

FOXBORO FBM222 представляет собой модуль аналогового вывода (Analog Output) из семейства Fieldbus Modules (FBM) для распределенных систем управления (DCS) Foxboro I/A Series (ныне подразделение Schneider Electric). Этот модуль выполняет критически важную функцию преобразования цифровых управляющих сигналов от контроллера I/A Series в точные аналоговые токовые сигналы 4-20 мА для управления полевыми исполнительными устройствами, такими как регулирующие клапаны, приводы или позиционеры. FOXBORO FBM222 является ключевым компонентом в контуре управления, обеспечивая надежную и точную передачу команд управления в технологический процесс.

Основные технические параметры

• Тип модуля: Модуль аналогового вывода (Analog Output).

• Количество каналов: 4 независимых изолированных выходных канала.

• Выходной сигнал: Стандартный токовый сигнал 4-20 мА.

• Нагрузка: Возможность работы на нагрузку, как правило, до 750 Ом на канал.

• Точность: Высокая точность преобразования, обычно в пределах ±0,1% от полного диапазона.

• Разрешение: Высокое разрешение (например, 16-бит) для плавного и точного управления.

• Гальваническая изоляция: Изоляция между каналами, а также между каналами и полевой шиной/системой.

• Диагностика: Встроенная диагностика, включая контроль обрыва петли (broken wire detection) и выход за пределы диапазона.

• Интерфейс: Подключение к системе через параллельную полевую шину I/A Series. Устанавливается в соответствующую корзину (FBM carrier).

Ключевые преимущества и особенности

Основным преимуществом модуля FOXBORO FBM222 является его высокая надежность и точность, соответствующие стандартам систем управления для непрерывных и критически важных процессов, таких как нефтепереработка, химическое производство и энергетика. Конструкция модуля обеспечивает превосходную защиту от электромагнитных помех и гальваническую изоляцию, что гарантирует целостность управляющего сигнала даже в сложной промышленной среде. Встроенные функции диагностики позволяют выявлять проблемы в полевой петле (например, обрыв провода или короткое замыкание) до того, как они приведут к потере контроля над процессом. Модуль поддерживает горячую замену, что минимизирует время простоя системы.

Примеры применения в различных отраслях

• Нефтегазовая промышленность: Управление регулирующими клапанами на установках каталитического крекинга, реформинга, трубопроводной арматурой.

• Химическая промышленность: Подача управляющих сигналов на приводы дозирующих насосов, регулирующих клапанов реакторов и теплообменников.

• Энергетика: Управление клапанами подачи топлива, воздуха и питательной воды в котлах, регулирование скорости насосов и вентиляторов.

• Фармацевтическое производство: Точное управление клапанами и заслонками в системах очистки и смешения.

• Водоподготовка: Управление регулирующими клапанами в системах химической обработки воды и контроля pH.

Сравнение с аналогами конкурентов

В сегменте модулей аналогового вывода для DCS-систем FOXBORO FBM222 конкурирует с аналогичными модулями от производителей Siemens (Simatic PCS 7), Emerson (DeltaV), ABB (Symphony Plus) и Honeywell (Experion). Его отличительной чертой является глубокая оптимизация для работы в архитектуре Foxboro I/A Series, известной своей отказоустойчивостью и ориентацией на сложные непрерывные процессы. По сравнению с более современными системами, использующими полевые шины (Foundation Fieldbus, PROFIBUS PA), где управляющий сигнал передается цифровым способом непосредственно к интеллектуальному исполнительному устройству, FBM222 представляет собой классическое решение с аналоговым выходом, которое остается востребованным для модернизации или интеграции с существующей аналоговой полевой арматурой.

Рекомендации по выбору и важные замечания

1. Совместимость системы: FOXBORO FBM222 может работать только в составе системы Foxboro I/A Series с соответствующими корзинами (carriers), шинами и контроллерами. Самостоятельное применение невозможно.

2. Конфигурация и адресация: Модуль требует правильной конфигурации в программном обеспечении системы I/A Series (например, Foxboro AIM*) и корректной установки переключателей адреса на корзине (carrier) для его идентификации.

3. Резервирование: Для повышения доступности критических контуров управления может применяться резервирование модулей. Это требует специальной конфигурации контроллера и соответствующей проводки.

4. Проверка нагрузки: Перед подключением убедитесь, что полное сопротивление (импеданс) каждой управляемой петли (привод клапана + кабели) не превышает максимально допустимую нагрузку модуля.

5. Кабели и монтаж: Для обеспечения точности и защиты от помех необходимо использовать экранированные кабели правильного сечения. Экран должен быть заземлен только с одной стороны, как правило, на системном конце.

6. Запасные части и модернизация: При заказе уточняйте полный номер детали. Учитывая возраст платформы, рассмотрите возможность перехода на более современные модули серии FBM, предлагающие расширенную диагностику и коммуникационные возможности, при планировании модернизации системы.
