Описание продукта

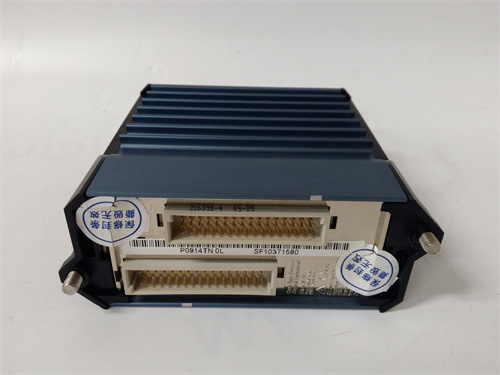

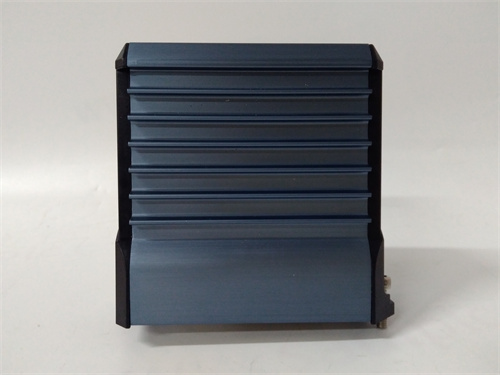

FOXBORO FBM211 является ключевым компонентом подсистемы ввода-вывода Compact 200 Series, обеспечивая сбор 16 изолированных каналов аналоговых сигналов постоянного тока. Каждый канал модуля FOXBORO FBM211 принимает сигналы 0–20,4 мА (в том числе стандартные 4–20 мА от передатчиков), с полной гальванической изоляцией между каналами и от логики модуля, что гарантирует высокую помехозащищенность. Модуль FOXBORO FBM211 выполняет преобразование аналоговых сигналов в цифровые с помощью 16-битного Σ-Δ преобразователя, обеспечивая точность ±0,03% от диапазона измерений. Он взаимодействует с контроллерами FCM/FCP через избыточный полевой шинный интерфейс с пропускной способностью 2 Мбит/с, обеспечивая надежную передачу данных в систему DCS. Компактный дизайн и промышленное исполнение делают FOXBORO FBM211 идеальным решением для интеграции в системы автоматизации технологических процессов в различных отраслях промышленности.
Технические параметры
| Категория параметров | Конкретные параметры |
|---|
| Тип модуля | Модуль аналогового ввода (0–20 мА) |
| Количество каналов | 16 изолированных и независимых каналов |
| Диапазон входных сигналов | 0–20,4 мА DC (ограничение тока на канал 33 мА) |
| Поддерживаемые сигналы | 4–20 мА (передатчики), самопитные источники 20 мА |
| Точность | ±0,03% от диапазона (включая линейность) |
| Температурный коэффициент точности | ±50 ppm/°C |
| Преобразование сигнала | 16-битный Σ-Δ АЦП (мультиплексированный) |
| Интерфейс связи | Избыточный полевой шинный интерфейс 2 Мбит/с (с FCM/FCP) |
| Питание | 24 В DC ±5% (22,8–25,2 В) |
| Потребление мощности | 7 Вт (номинал), 11 Вт (максимум при всех каналах 20,4 мА) |
| Тепловыделение | Максимум 3 Вт при 24 В DC |
| Габариты (В×Ш×Г) | 4,5 × 11,4 × 10,4 см (с монтажными ушками) |
| Вес | Около 2 кг |
| Степень защиты | IP20 (для монтажа в шкафы управления) |
| Сертификации | CE, UL, соответствие стандартам IEC |
Преимущества и особенности
- Высокая плотность каналов: 16 изолированных каналов в одном модуле FOXBORO FBM211 оптимизируют использование пространства в шкафах управления и снижают общую стоимость системы.
- Изоляция и помехозащищенность: Полная гальваническая изоляция каналов исключает взаимное влияние сигналов и защищает систему от электромагнитных помех в промышленных условиях.
- Высокая точность: Прецизионное преобразование с погрешностью ±0,03% обеспечивает достоверность данных для критически важных технологических процессов.
- Избыточность связи: Поддержка избыточного полевого шинного интерфейса гарантирует непрерывность передачи данных при отказе одного канала связи.
- Гибкая конфигурация: Программная настройка параметров преобразования и ограничений скорости изменения сигналов адаптирует FOXBORO FBM211 под конкретные задачи.
- Самодиагностика: Встроенные функции диагностики контролируют состояние каналов и модуля, упрощая техническое обслуживание и предотвращая простои.
Области применения и практические кейсы
Основные области применения
- Нефтегазовая промышленность: Мониторинг давления, температуры, расхода на скважинах, трубопроводах и перерабатывающих установках.
- Химическая и нефтехимическая промышленность: Контроль параметров реакторов, колонн, дозирования реагентов.
- Энергетика: Сбор данных о параметрах турбин, генераторов, систем водоподготовки на электростанциях.
- Металлургия: Мониторинг температуры, давления, расхода в процессах плавки и прокатки металла.
- Целлюлозно-бумажная промышленность: Контроль параметров варки целлюлозы, сушки бумаги.
Типичные кейсы применения
- Контроль технологического процесса на нефтеперерабатывающем заводе: FOXBORO FBM211 собирает сигналы 4–20 мА от датчиков давления и температуры на ректификационных колоннах, передавая точные данные в систему DCS Foxboro для регулирования режимов работы и обеспечения безопасности процесса.
- Мониторинг параметров на химическом производстве: В производстве удобрений модуль FOXBORO FBM211 собирает сигналы от передатчиков уровня и концентрации растворов в реакторах, обеспечивая точное дозирование компонентов и стабильность технологического процесса.
- Система водоподготовки на электростанции: FOXBORO FBM211 контролирует параметры воды (проводимость, pH, температура) на входе и выходе систем очистки, передавая данные для автоматического регулирования режимов фильтрации и химической обработки.
Сравнение с конкурирующими продуктами
| Аспект | FOXBORO FBM211 | Конкурент 1 (Siemens SM 331) | Конкурент 2 (Allen-Bradley 1756-IF16) |
|---|
| Количество каналов | 16 изолированных | 8/16 (частичная изоляция) | 16 изолированных |
| Диапазон сигналов | 0–20,4 мА | 4–20 мА, 0–10 В | 4–20 мА, 0–10 В |
| Точность | ±0,03% диапазона | ±0,1% диапазона | ±0,05% диапазона |
| Интерфейс связи | Полевая шина 2 Мбит/с (избыточный) | Profibus DP, Profinet | Ethernet/IP, ControlNet |
| Совместимость | Foxboro I/A Series | Siemens S7-300/400 | Allen-Bradley ControlLogix |
| Потребление мощности | 7–11 Вт | 5–8 Вт | 8–12 Вт |
Ключевое конкурентное преимущество: FOXBORO FBM211 выделяется высочайшей точностью преобразования (±0,03%) и полной изоляцией всех 16 каналов, что делает его оптимальным для приложений с повышенными требованиями к точности и помехозащищенности в системах Foxboro DCS.
Рекомендации по выбору
- Системы Foxboro I/A Series: FOXBORO FBM211 обеспечивает максимальную совместимость и производительность при интеграции в родственные системы DCS Foxboro.
- Высокие требования к точности: При необходимости сбора данных с погрешностью менее 0,05% модуль FOXBORO FBM211 является предпочтительным выбором.
- Много каналов с изоляцией: Для одновременного сбора большого количества сигналов с полной гальванической изоляцией FOXBORO FBM211 оптимизирует архитектуру системы.
- Избыточность связи: При критической важности непрерывности передачи данных избыточный интерфейс модуля FOXBORO FBM211 повышает надежность системы.
Меры предосторожности
- Монтаж: Устанавливайте FOXBORO FBM211 в соответствии с инструкцией производителя, соблюдая антистатические меры для предотвращения повреждения электронных компонентов.
- Питание: Используйте стабилизированный источник питания 24 В DC с допустимым отклонением ±5%, обеспечивая фильтрацию помех.
- Подключение сигналов: Применяйте экранированные кабели для подключения датчиков, разделяя сигнальные и силовые линии для снижения электромагнитных помех.
- Конфигурация: Настраивайте параметры модуля FOXBORO FBM211 только через официальное программное обеспечение Foxboro, следуя рекомендациям по диапазонам сигналов и скорости преобразования.
- Обслуживание: Регулярно проверяйте состояние соединений и параметры питания. При замене модуля отключите питание или используйте функцию горячей замены (при поддержке системой).
