Описание продукта

FOXBORO FBM205 — это высоконадежный модуль ввода/вывода (FieldBus Module) системы распределенного управления Foxboro I/A Series. Этот модуль FBM205 (подробнее: Найти документацию на портале Emerson) выполняет критически важную функцию интерфейса между полевыми устройствами и высокоуровневой частью DCS, обеспечивая ввод и вывод аналоговых сигналов. В частности, FOXBORO FBM205 является 8-канальным модулем аналогового выхода (Analog Output, AO), предназначенным для управления исполнительными механизмами. Он преобразует цифровые управляющие сигналы от контроллеров I/A Series (Control Processors) в стандартные аналоговые сигналы 4-20 мА, которые подаются на регулирующие клапаны, позиционеры, приводы с переменной скоростью и другие исполнительные устройства. Модуль FBM205 воплощает принципы точности, изоляции и надежности, заложенные в систему I/A Series, и является фундаментальным строительным блоком для контуров непрерывного регулирования.

Технические параметры и характеристики

• Тип устройства: Модуль аналогового вывода (8-channel Analog Output Module).

• Количество каналов: 8 независимых каналов вывода.

• Тип выходного сигнала: Токовый выход 4-20 мА (стандартный для управления исполнительными механизмами). Может поддерживать режимы 0-20 мА и сигнализацию обрыва петли.

• Разрешение: Высокое, обычно 15-16 бит, что обеспечивает плавное и точное управление.

• Точность: Высокая точность, характерная для систем DCS (например, в диапазоне ±0.05% от шкалы).

• Изоляция: Гальваническая изоляция между каждым выходным каналом, между каналами и внутренней шиной модуля, а также от полевой шины (FBM bus). Это ключевая особенность для защиты от помех и контуров заземления.

• Подключение к системе: Устанавливается в крейт (монтажную раму) и подключается к полевой шине (FBM bus) системы I/A Series для связи с контроллером (CP).

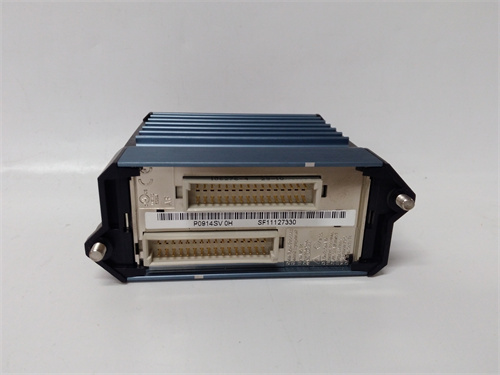

• Подключение к полевым устройствам: Осуществляется через съемные клеммные блоки полевого подключения (Field Termination Assemblies - FTA), что упрощает монтаж и обслуживание.

• Индикация: Светодиодные индикаторы состояния для каждого канала (выход активен, ошибка) и общего состояния модуля.

• Питание: Получает питание от шины крейта.

Преимущества и особенности

1. Высокая плотность и точность: Модуль FOXBORO FBM205 предлагает 8 высокоточных каналов управления в одном компактном корпусе, что позволяет эффективно использовать пространство в крейте и сокращает количество физических модулей в системе.

2. Превосходная гальваническая изоляция: Полная изоляция каждого канала является стандартом безопасности и надежности систем DCS. Она предотвращает распространение неисправностей по системе, защищает контроллер от высоковольтных выбросов и устраняет проблемы с контурами заземления.

3. Интеграция и диагностика: Модуль FBM205 глубоко интегрирован в программную и аппаратную среду I/A Series. Он предоставляет детальную диагностику как своих внутренних цепей, так и состояния полевой петли (обнаружение обрыва), что значительно упрощает эксплуатацию и техобслуживание.

4. Надежность и долговечность: Компоненты I/A Series, включая FBM205, рассчитаны на многолетнюю непрерывную работу в жестких промышленных условиях. Конструкция обеспечивает высокий уровень отказоустойчивости.

5. Горячая замена: Модули FBM поддерживают возможность «горячей» замены (при соблюдении регламентных процедур и использовании резервированной архитектуры), что позволяет проводить ремонт без остановки технологического процесса.

Примеры применения в различных отраслях

• Нефтегазовая и нефтехимическая промышленность: Управление регулирующими клапанами на установках крекинга, ректификационных колоннах, трубопроводах для точного контроля расхода, давления, уровня и температуры.

• Энергетика (ТЭС, АЭС): Позиционирование регулирующих органов турбин, управление клапанами подачи топлива, питательной воды и пара, контроль заслонок в системах вентиляции и дымоудаления.

• Химическая промышленность: Точное дозирование реагентов с помощью регулирующих клапанов и насосных агрегатов, управление температурой и давлением в реакторах.

• Фармацевтика и биотехнологии: Контроль критических параметров (pH, давление, расход) в биореакторах и системах очистки через управление исполнительными механизмами.

Сравнение с аналогами конкурентов

В сравнении с модулями аналогового вывода для универсальных ПЛК (например, Siemens SM332, Rockwell 1756-OF8) модуль FOXBORO FBM205 предлагает более высокую степень встроенной изоляции, диагностики и изначально спроектирован для работы в высоконадежных, интегрированных системах DCS. Его прямыми аналогами являются аналогичные модули в системах DCS других производителей: Honeywell Experion, Yokogawa Centum VP, ABB Symphony. Ключевые отличия часто заключаются в архитектуре крейта, методах диагностики, проприетарных протоколах обмена с контроллером и экосистеме программного обеспечения для конфигурации.

Рекомендации по выбору и важные замечания

1. Контекст эксплуатации: Модуль FOXBORO FBM205 используется исключительно в составе системы Foxboro I/A Series. Совместимость с версией ПО, аппаратной ревизией крейта и типом FTA (Field Termination Assembly) является обязательной.

2. Проверка нагрузки: Необходимо убедиться, что подключаемые исполнительные механизмы (например, позиционеры клапанов) не создают нагрузку, превышающую возможности выходного каскада модуля FBM205 по току и напряжению.

3. Резервирование для критических контуров: Для контуров управления, отказ которых недопустим, следует применять аппаратное резервирование. Это может быть реализовано через резервированные пары контроллеров (CP) и использование специальных схем резервирования выходов или отдельных резервированных модулей.

4. Документация и поддержка: Учитывая, что система I/A Series является зрелой платформой, критически важно использовать точную схему подключения (Wiring Diagram) и Руководство по установке и обслуживанию (Installation and Maintenance Manual) именно для модуля FOXBORO FBM205 (подробнее: Найти документацию на портале Emerson).

5. Квалификация персонала: Работа с системой I/A Series, включая замену модулей FBM, требует специальных знаний и доступа к соответствующему ПО (I/A Series Software) для конфигурации и диагностики.

6. Ввод в эксплуатацию и калибровка: После установки модуля или проведения ремонтных работ рекомендуется выполнить проверку и, при необходимости, калибровку выходных каналов с помощью точных измерительных приборов для обеспечения соответствия выходного тока заданному значению от контроллера.
