Описание продукта

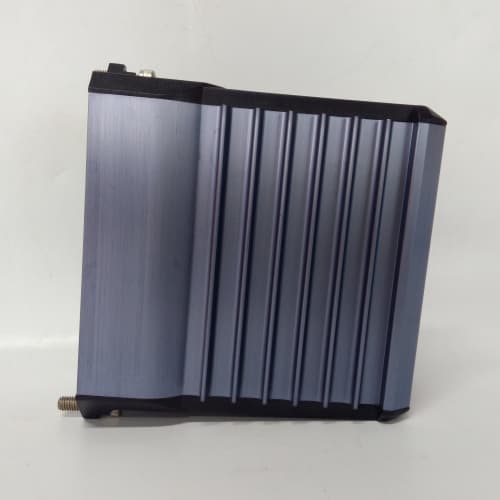

Блок питания FOXBORO P0914XA выполнен в прочном металлическом корпусе для монтажа на стандартную DIN-рейку или крейт систем I/A Series, что обеспечивает простую интеграцию в существующие шкафы управления. Устройство имеет модульную конструкцию с возможностью горячей замены без отключения питания всей системы при использовании в резервированных конфигурациях. На передней панели модуля расположены светодиодные индикаторы состояния входного и выходного напряжения, а также клеммные колодки для подключения нагрузок. Модель FOXBORO P0914XA оснащена защитой от короткого замыкания, перегрузки и перенапряжения на выходе. Встроенные схемы фильтрации обеспечивают низкий уровень пульсаций выходного напряжения, что критически важно для точной работы аналоговых модулей ввода/вывода.

Технические параметры

• Тип устройства: Блок питания переменного/постоянного тока.

• Входное напряжение: 100-240 В переменного тока (50/60 Гц) или 110-340 В постоянного тока.

• Выходное напряжение: 24 В постоянного тока (стабилизированное).

• Выходной ток: 5 А (для модели P0914XA).

• Выходная мощность: 120 Вт.

• Стабилизация выходного напряжения: Не хуже ±1% во всем диапазоне нагрузок и входных напряжений.

• Пульсации и шумы: Не более 50 мВ (пик-пик).

• КПД (коэффициент полезного действия): Не менее 88%.

• Гальваническая развязка: 3000 В переменного тока между входом и выходом, 1500 В между входом/выходом и корпусом.

• Защита от короткого замыкания: Автоматическое восстановление после устранения КЗ.

• Защита от перегрузки: Ограничение выходного тока на уровне 110-150% от номинала.

• Защита от перенапряжения: Отключение выхода при напряжении выше 28-30 В.

• Индикация: Светодиоды "Power ON" (зеленый) и "Fault" (красный).

• Рабочая температура: От -25°C до +70°C (с понижением мощности выше 60°C).

• Температура хранения: От -40°C до +85°C.

• Степень защиты: IP20 (требуется установка в закрытый шкаф).

• Охлаждение: Естественная конвекция (безвентиляторное исполнение).

• Наработка на отказ (MTBF): Более 500 000 часов.

Преимущества и особенности

Главное преимущество FOXBORO P0914XA — это его исключительная надежность и способность работать в условиях высоких температур и вибраций без принудительного охлаждения. Блок питания обеспечивает чистое стабилизированное напряжение, необходимое для прецизионной работы аналоговых модулей. Ключевые особенности модели FOXBORO P0914XA включают:

1. Возможность работы как от переменного, так и от постоянного тока (универсальный вход).

2. Поддержка резервирования по схеме N+1 для создания отказоустойчивых систем питания.

3. Наличие "сухого" контакта (реле) для дистанционной сигнализации о неисправности.

4. Защита от обратной полярности на выходе.

5. Широкий диапазон рабочих температур без снижения мощности (до +60°C).

6. Соответствие промышленным стандартам безопасности (UL, CE, CSA).
   Модуль FOXBORO P0914XA разработан для работы в составе критически важных систем управления непрерывными производствами.

Примеры применения

В промышленной автоматизации блок питания FOXBORO P0914XA используется для обеспечения электропитания различных компонентов систем управления:

• Распределенные системы управления (DCS): Питание контроллеров FCP270, полевых интерфейсных модулей FBM и коммуникационных модулей.

• Нефтегазовая отрасль: Питание систем противоаварийной защиты (ESD) и систем управления газокомпрессорными станциями.

• Нефтепереработка: Обеспечение питания модулей ввода/вывода на установках каталитического крекинга и риформинга.

• Химическая промышленность: Питание систем управления реакторами и ректификационными колоннами.

• Энергетика: Обеспечение питания систем автоматизации на тепловых электростанциях и подстанциях.

• Металлургия: Питание систем управления плавильными печами и прокатными станами.
  Надежность FOXBORO P0914XA подтверждена многолетней эксплуатацией на тысячах промышленных объектов по всему миру.

Сравнение с конкурентами

Если сравнивать FOXBORO P0914XA с аналогичными блоками питания других производителей DCS-систем, например, Emerson (серия KJ) или Yokogawa (серия PW), то продукт FOXBORO выделяется более широким диапазоном рабочих температур и лучшей устойчивостью к перегрузкам. Модель FOXBORO P0914XA выигрывает за счет более высокого КПД и меньшего тепловыделения, что особенно важно при плотном монтаже в шкафах управления. Однако по выходной мощности некоторые конкурирующие решения могут предлагать более высокие значения. Тем не менее, для питания типового набора модулей ввода/вывода I/A Series блок питания FOXBORO P0914XA является оптимальным и рекомендованным решением.

Рекомендации по выбору и эксплуатации

При выборе FOXBORO P0914XA необходимо убедиться, что суммарная потребляемая мощность всех подключаемых устройств не превышает выходную мощность блока питания (120 Вт). Рекомендуется использовать резервирование для критически важных систем. Для обеспечения надежной работы блока питания в течение всего срока службы рекомендуется:

1. Обеспечить свободную циркуляцию воздуха вокруг блока питания для естественного охлаждения (не менее 50 мм свободного пространства сверху и снизу).

2. Использовать автоматические выключатели или предохранители на входе питания соответствующего номинала.

3. При монтаже в шкафу управления обеспечить общую вентиляцию шкафа для отвода тепла.

4. Регулярно (не реже 1 раза в год) проверять затяжку клеммных соединений и очищать блок от пыли сжатым воздухом.

5. Подключать сигнальный контакт неисправности к системе мониторинга для оперативного оповещения о проблемах с питанием.

6. При замене блока питания убедиться, что новый модуль имеет ту же версию прошивки (если применимо) для корректной работы в резервированной конфигурации.
   Соблюдение этих простых правил гарантирует, что FOXBORO P0914XA будет безотказно выполнять свои функции на протяжении многих лет, обеспечивая стабильное и надежное питание всех компонентов системы автоматизации.
