FOXBORO FBM217 — это модуль аналогового вывода для систем управления.

Описание продукта

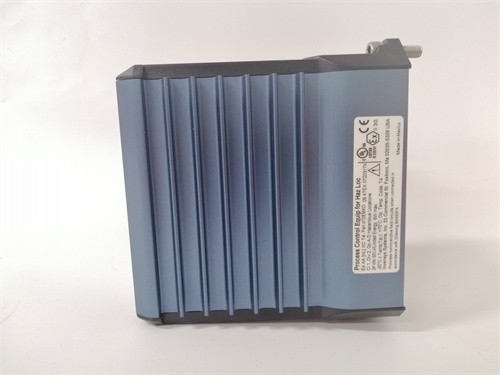

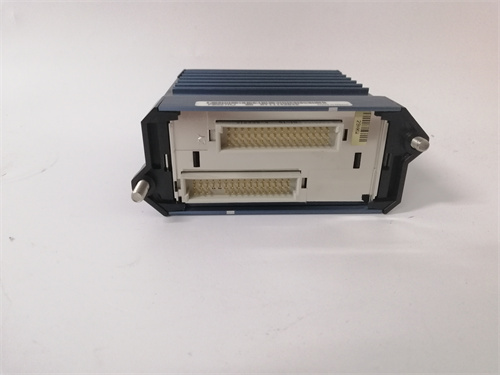

Модуль FOXBORO FBM217 представляет собой модуль аналогового вывода (Analog Output Module), разработанный для систем управления Foxboro I/A Series. Этот модуль является частью семейства Fieldbus Modules (FBM) и отвечает за преобразование цифровых управляющих сигналов от контроллера в стандартные аналоговые сигналы 4-20 мА для управления полевыми исполнительными устройствами. Установка модуля FOXBORO FBM217 обеспечивает надежное и точное позиционирование регулирующих клапанов, задание скорости частотным приводам или управление другими аналоговыми приводами. Модуль FBM217 характеризуется высокой плотностью каналов, гальванической изоляцией и диагностическими возможностями, что делает его ключевым компонентом для построения контуров непрерывного регулирования. Применение оригинального модуля FOXBORO FBM217 гарантирует полную интеграцию с системами I/A Series, обеспечивая предсказуемую и стабильную работу. Надежность этого модуля проверена десятилетиями эксплуатации на критически важных объектах.

Технические параметры

• Тип модуля: Модуль аналогового вывода (Fieldbus Module).

• Количество каналов: Как правило, 8 каналов аналогового вывода.

• Тип выходного сигнала: Токовый выход 4-20 мА, поддерживающий подключение нагрузки в режиме источника тока (sourcing).

• Разрешение: Высокое разрешение (например, 15 бит) для плавного и точного управления.

• Изоляция: Гальваническая изоляция между каналами и между каналами и полевой шиной для защиты от помех и контуров заземления.

• Диагностика: Встроенная диагностика, включая контроль обрыва и короткого замыкания в полевой цепи, а также самодиагностику модуля.

• Индикация: Светодиодные индикаторы состояния для каждого канала (норма/неисправность).

• Подключение: Устанавливается в специальный крейт (carrier) или основание, которое подключается к полевой шине (FBI) контроллера Foxboro I/A Series.

Преимущества и особенности
Основное преимущество модуля FOXBORO FBM217 — это его высокая надежность и точность в рамках экосистемы I/A Series. Гальваническая изоляция каналов предотвращает взаимовлияние и распространение неисправностей, что критически важно для систем управления непрерывными процессами. Модуль поддерживает «горячую замену», позволяя проводить обслуживание или замену без остановки контроллера или процесса, к которому подключены другие модули в том же крейте. Высокая плотность каналов (8 выходов в одном модуле) позволяет экономить место в шкафах управления. Полная интеграция с программным обеспечением Foxboro обеспечивает удобную конфигурацию и диагностику.

Примеры применения в различных областях

• Нефтегазовая и нефтехимическая промышленность: Управление регулирующими клапанами на установках перегонки нефти, крекинга, реформинга для контроля расхода, давления и уровня.

• Химическая промышленность: Позиционирование клапанов дозирования реагентов, управление скоростью мешалок в реакторах.

• Энергетика: Регулирование подачи топлива в котлы, управление клапанами подпитки котловой воды, регулирование скорости насосов питательной воды.

• Фармацевтика и пищевая промышленность: Точное управление клапанами для дозирования ингредиентов, регулирование температуры в теплообменниках.

Сравнение с аналогами
Прямыми аналогами являются модули аналогового вывода других производителей DCS:

• Emerson (DeltaV): Модули серии CHARM или Electronic Marshalling для аналогового вывода.

• Honeywell (Experion): Модули аналогового вывода C-серии (например, CC-TAOX01).

• Siemens (PCS 7 / SIMATIC): Аналоговые выходные модули для ET 200M или ET 200SP.

• ABB (System 800xA): Модули аналогового вывода серии S800 I/O.
  Ключевое отличие модуля FOXBORO FBM217 заключается в его принадлежности к закрытой, но очень надежной и проверенной временем архитектуре Foxboro I/A Series. Эта система исторически доминирует на многих сложных объектах нефтепереработки и химии. По сравнению с более современными системами с распределенным вводом-выводом, система FBM требует прокладки большего количества кабелей к центральным шкафам, но предлагает исключительную предсказуемость и долговечность.

Рекомендации по выбору и меры предосторожности

1. Проверка совместимости: Убедитесь, что модуль FOXBORO FBM217 совместим с версией вашего крейта (carrier), контроллера и программного обеспечения Foxboro I/A Series.

2. Нагрузка канала: Проверьте, что полное сопротивление нагрузки (импеданс) подключаемого исполнительного механизма (клапана, ИМ) не превышает максимально допустимого значения для канала модуля FBM217.

3. Конфигурация в ПО: Каждый канал должен быть правильно сконфигурирован в программном обеспечении Foxboro (например, I/A Series FoxDraw) для корректной работы (диапазон, время отклика, поведение при неисправности).

4. Монтаж и заземление: Строго соблюдайте правила монтажа, прокладки сигнальных кабелей и заземления, указанные в руководствах по установке Foxboro. Это критически важно для защиты от помех.

5. Резервирование: Для критически важных контуров управления предусмотрите резервирование каналов вывода или использование полностью резервированных модулей.

6. Запасные части и документация: Приобретайте модули у официальных дистрибьюторов Schneider Electric. Учитывая возраст платформы, планируйте долгосрочное наличие запасных частей. Всегда имейте актуальную резервную копию всей конфигурации системы, включая параметры модуля FOXBORO FBM217.
