Описание продукта

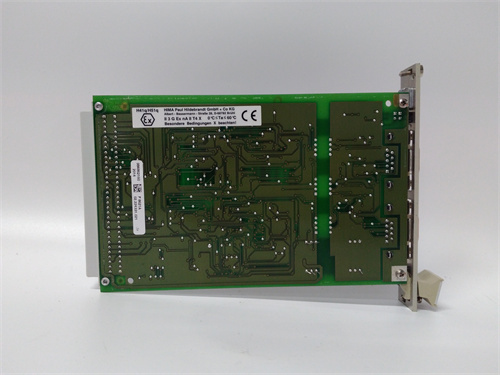

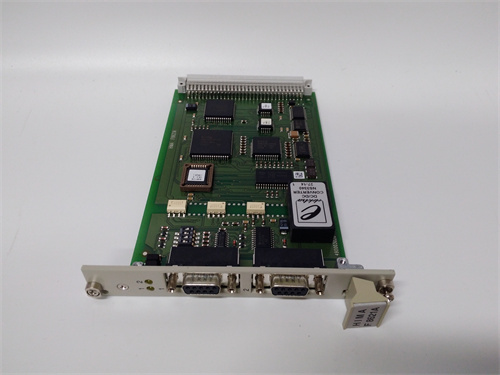

HIMA F8621A 984862160 представляет собой модуль ввода дискретных (цифровых) сигналов для систем безопасности серии HIMax от HIMA. Этот модуль предназначен для надежного приема сигналов от устройств, контролирующих аварийные состояния технологического процесса, таких как кнопки аварийной остановки (E-Stop), датчики давления и температуры с дискретным выходом, сигналы от газоанализаторов или пожарной сигнализации. Основная задача модуля F8621A — преобразование сигналов с сухих контактов или транзисторных выходов полевых устройств в цифровые данные, которые обрабатываются логическим решающим модулем системы HIMax. Этот модуль сконструирован в соответствии с высочайшими стандартами безопасности, обеспечивая гальваническую развязку, внутреннюю диагностику и соответствие требованиям SIL 3 (Уровень целостности безопасности) в составе сертифицированной системы. Использование модуля HIMA F8621A гарантирует, что любой критический сигнал от оборудования будет точно зарегистрирован и передан для дальнейшей обработки, даже в условиях промышленных помех. Таким образом, данный модуль ввода является одним из ключевых «органов чувств» системы безопасности, от надежности которого напрямую зависит безопасность персонала и оборудования.

Для получения полной технической документации, сертификатов и руководств по монтажу обратитесь к официальным ресурсам HIMA: HIMA F8621A 984862160.

Основные технические параметры

• Тип модуля: Модуль дискретного (цифрового) ввода (Digital Input Module) для системы безопасности HIMax.

• Количество каналов: Как правило, 8 или 16 каналов (в зависимости от исполнения).

• Тип входного сигнала: Поддержка различных типов:

• Сухой контакт (сухой контакт, потенциальный контакт).

• Напряжение постоянного тока (например, 24 В DC) — активный высокий или низкий уровень.

• Диагностика каналов: Встроенная диагностика обрыва и короткого замыкания петли, а также контроль напряжения на каждом канале.

• Гальваническая развязка: Полная развязка между полевыми цепями и внутренней логикой системы для защиты от перенапряжений и обеспечения целостности сигналов.

• Безопасность: Архитектура модуля соответствует требованиям для использования в системах безопасности до SIL 3 по стандарту IEC 61508 / IEC 61511.

• Подключение: Подключение полевых устройств осуществляется через съемные клеммные колодки. Модуль устанавливается в соответствующее шасси (backplane) системы HIMax.

• Индикация: Светодиодные индикаторы состояния для каждого канала (например, «Наличие сигнала», «Неисправность»).

Ключевые преимущества и особенности

1. Соответствие стандартам безопасности (SIL 3): Модуль HIMA F8621A спроектирован и сертифицирован для применения в системах безопасности высшего уровня целостности (SIL 3). Его архитектура и диагностические функции минимизируют вероятность опасных отказов.

2. Расширенная диагностика: Способность обнаруживать обрыв провода, короткое замыкание и другие неисправности в подключенной полевой цепи является критически важной особенностью. Это позволяет выявить скрытые отказы до того, как они помешают системе выполнить защитную функцию.

3. Высокая помехозащищенность и развязка: Надежная гальваническая развязка и фильтрация сигналов гарантируют корректную работу модуля F8621A в условиях сильных электромагнитных помех, характерных для промышленных предприятий.

4. Горячая замена: Модуль поддерживает замену без остановки системы (hot swap). Это позволяет проводить плановое техническое обслуживание и ремонт без вывода функций безопасности из действия, что повышает общую доступность системы.

5. Интеграция в систему HIMax: Модуль является частью целостной, проверенной платформы безопасности HIMA. Это обеспечивает полную совместимость, простоту конфигурации в едином программном обеспечении и предсказуемое поведение системы в целом.

6. Надежность в жестких условиях: Конструкция рассчитана на длительную непрерывную работу в широком диапазоне температур, при вибрациях и в агрессивных промышленных средах.

Области применения и примеры использования

HIMA F8621A 984862160 применяется в системах аварийного останова (ESD), противопожарной и газовой защиты (F&G), а также в системах контроля горения (BMS) на объектах с повышенной опасностью:

• Нефтегазовая и нефтехимическая промышленность: Прием сигналов от кнопок аварийного останова на буровых платформах, сигналов высокого давления с сепараторов, сигналов от газовых детекторов на технологических установках.

• Химическая промышленность: Подключение аварийных выключателей и датчиков на реакторах высокого давления, системах хранения опасных веществ.

• Энергетика: Прием сигналов защиты котлов и турбин на ТЭЦ.

• Транспортировка и хранение: Системы безопасности на терминалах СПГ, компрессорных станциях магистральных трубопроводов.

Конкретный пример: На установке крекинга нефтепродуктов сигнал от датчика сверхвысокого давления на реакторе подключен к модулю HIMA F8621A. При превышении уставки модуль передает сигнал в логический процессор HIMax, который инициирует выполнение полной последовательности аварийного останова, предотвращая разрушение аппарата и возможный пожар.

Сравнение с аналогами конкурентов

• Triconex (Schneider Electric): Модули ввода Triconex (например, серии 3500) также обеспечивают функции безопасности. HIMA F8621A в составе системы HIMax часто отличается глубокой и всеобъемлющей диагностикой на уровне каждого канала, что может быть преимуществом для приложений с высокими требованиями к диагностическому покрытию.

• Emerson (DeltaV SIS): Системы безопасности Emerson часто используют стандартные модули ввода-вывода с сертификацией. Подход HIMA с модулем F8621A воплощает философию «безопасность от проектирования» с аппаратной архитектурой, изначально ориентированной на отказоустойчивость и безопасность.

• ABB (Safeguard): Решения ABB также конкурируют в этом сегменте. Модуль HIMA F8621A является частью одной из самых узнаваемых и авторитетных в мире платформ для систем безопасности, особенно популярной в Европе и на Ближнем Востоке.

Рекомендации по выбору и важные замечания

1. Использование в составе сертифицированной системы: Модуль HIMA F8621A обеспечивает заявленный уровень SIL только при использовании в составе полностью сертифицированной системы HIMax (включая соответствующее шасси, процессор, источники питания и программное обеспечение).

2. Тип подключаемого датчика/исполнителя: Четко определите тип выходного сигнала подключаемого устройства (сухой контакт, NAMUR, PNP/NPN) и выберите соответствующую конфигурацию модуля F8621A. Несовместимость может привести к некорректной работе или повреждению.

3. Конфигурация и программирование: Настройка параметров модуля (тип входа, режимы диагностики) выполняется в специализированном ПО HIMA (например, Safety Manager). Неправильная конфигурация может снизить уровень безопасности.

4. Монтаж и заземление: Необходимо строго следовать инструкциям по монтажу, особенно в части заземления и экранирования кабелей. Полевая проводка должна быть отделена от силовых кабелей для минимизации помех.

5. Документирование SIL и проверки: Все изменения конфигурации, связанные с модулем F8621A, должны документироваться в рамках общего досье безопасности (Safety Requirement Specification). Плановые функциональные проверки системы безопасности должны включать тестирование каналов этого модуля.

6. Квалификация персонала: Работа с системами безопасности требует специальной подготовки. Настройка, обслуживание и ремонт модулей, включая HIMA F8621A 984862160, должны выполняться персоналом, прошедшим обучение у производителя.
