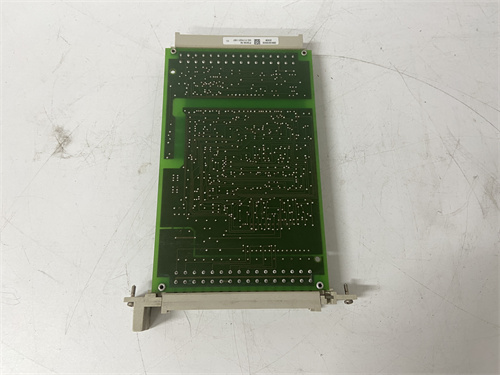

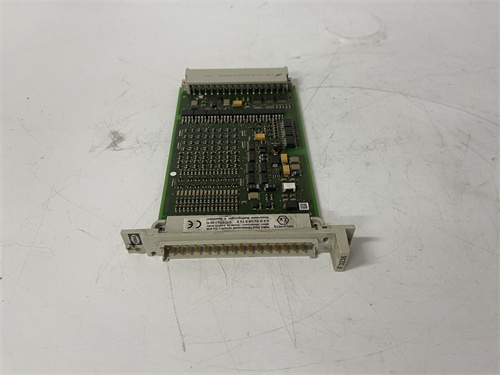

HIMA F3236: Описание модуля ввода для системы безопасности

Модуль HIMA F3236 является аналоговым модулем ввода (Analog Input Module) для программируемых систем безопасности (Safety PLC) серии HIMA F3. Этот модуль предназначен для подключения аналоговых датчиков, таких как преобразователи давления, температуры, уровня или расхода, в контурах функциональной безопасности (Safety Instrumented Systems - SIS). Модуль HIMA F3236 выполняет критически важную функцию преобразования непрерывных сигналов «с поля» в цифровые данные для обработки в логическом решателе (CPU) системы HIMA, обеспечивая надежный и точный мониторинг параметров процесса, по достижении которых должна сработать аварийная логика. Конструкция модуля соответствует строгим требованиям к аппаратному обеспечению безопасности. Полную техническую спецификацию и руководство по установке для модуля HIMA F3236 можно найти по ссылке: [вставьте предоставленный вами URL-адрес продукта здесь].

Технические параметры и характеристики

• Тип модуля: Аналоговый модуль ввода (Analog Input - AI) для систем безопасности.

• Количество каналов: 4 изолированных аналоговых канала ввода.

• Тип входного сигнала: Токовый сигнал 4-20 мА (возможно, с поддержкой 0-20 мА и других диапазонов, в зависимости от версии).

• Разрешение: Высокое разрешение (например, 16 бит) для точного измерения.

• Гальваническая развязка: Наличие развязки между каналами, а также между каналами и шиной контроллера. Это ключевое требование для безопасности и помехозащищенности.

• Диагностика: Обширная встроенная диагностика, включая контроль обрыва петли (Wire Break Detection), короткого замыкания, проверку работоспособности самого модуля. Диагностические данные доступны в среде инжиниринга.

• Сертификация безопасности: SIL 3 согласно МЭК 61508 / МЭК 61511.

• Совместимость: Устанавливается в крейты контроллеров безопасности серии HIMA F3 (например, F35).

Преимущества и отличительные особенности

Модуль HIMA F3236 разработан с фокусом на максимальную надежность и безопасность:

• Высокая диагностическая覆盖ность: Развитые средства диагностики позволяют обнаруживать более 90% опасных отказов, что является обязательным условием для достижения SIL 3. Это отличает его от обычных аналоговых модулей.

• Избыточность и безопасная архитектура: Внутренняя архитектура модуля, как правило, включает механизмы (например, двойные цепи оцифровки и сравнения) для безопасного перехода в заданное состояние при обнаружении неисправности.

• Проверенная платформа HIMA: Модуль является частью линейки продуктов HIMA, признанного мирового лидера в области систем безопасности, с десятилетиями опыта в критических применениях.

• Гибкость конфигурации: Каждый канал может быть индивидуально сконфигурирован в среде инжиниринга HIMax (или более ранних версий), задаются диапазоны, время фильтрации и параметры диагностики.

• Горячая замена: Поддерживает возможность замены без остановки контролируемого процесса («горячая замена»), что важно для высокой доступности системы.

Области применения и примеры использования

Модуль HIMA F3236 применяется во всех отраслях, где требуется безопасный мониторинг аналоговых параметров:

• Нефтегазовая промышленность: Измерение давления на выходе скважины, уровня в сепараторах, температуры в печах пиролиза для систем аварийной остановки (ESD) и противопожарной защиты (F&G).

• Химическая и нефтехимическая промышленность: Контроль критического давления и температуры в реакторах, колоннах синтеза.

• Энергетика: Мониторинг параметров пара и воды для защиты котлов и турбин.

• Фармацевтика: Контроль температуры и давления в стерилизационных реакторах.

• Транспортировка опасных веществ: Мониторинг давления в трубопроводах для систем аварийного отсечения.

Сравнение с аналогами других производителей

Прямыми аналогами модуля HIMA F3236 являются аналоговые модули ввода SIL 3 других производителей систем безопасности:

• Triconex (Schneider Electric) Analog Input Modules (например, 3664): Модули для систем на базе архитектуры TMR (тройное модульное резервирование). Имеют схожую сертификацию, но другую аппаратную философию (триплексная система против дуальной/квадруплексной у HIMA).

• ABB / Emerson (в рамках их SIS-платформ): Предлагают собственные аналоговые модули для контроллеров безопасности (например, ABB SC, Emerson DeltaV SIS). Их интеграция более тесная в рамках экосистемы одного производителя (DCS+SIS).

• Siemens (Simatic S7-400 F/FH, S7-1500 F): Аналоговые модули F-series. Работают в рамках экосистемы TIA Portal. HIMA F3236 является частью специализированной, «чистой» платформы безопасности, что часто рассматривается как преимущество для максимально критических применений.

• Универсальные аналоговые модули: Обычные модули для ПЛК общего назначения не обеспечивают необходимой диагностической coverage и архитектурной безопасности для применения в SIL 3 и не являются прямыми аналогами.

Рекомендации по выбору и важные замечания

1. Анализ требований безопасности: Применение модуля HIMA F3236 должно быть обосновано анализом рисков (HAZOP, LOPA) и расчетом PFDavg/SFF в соответствии со стандартом МЭК 61511.

2. Совместимость с крейтом и CPU: Убедитесь, что модуль F3236 совместим с используемой версией крейта и центрального процессора (CPU) серии F3 (проверка по матрицам совместимости HIMA).

3. Конфигурация и валидация: Программирование и настройка параметров (диапазоны, фильтры, времена отклика) должны выполняться в специализированном ПО HIMax квалифицированным инженером по безопасности. После настройки необходима тщательная валидация.

4. Особенности подключения: Для обеспечения целостности сигнала безопасности необходимо строго соблюдать правила прокладки кабелей (отдельно от силовых), экранирования и заземления.

5. Резервирование: Для повышения доступности (Avoidance of Spurious Trip) может применяться резервирование каналов или модулей по схемам 1oo2, 2oo3, что требует дополнительного модуля HIMA F3236 и соответствующей логики в CPU.
