Обзор продукта

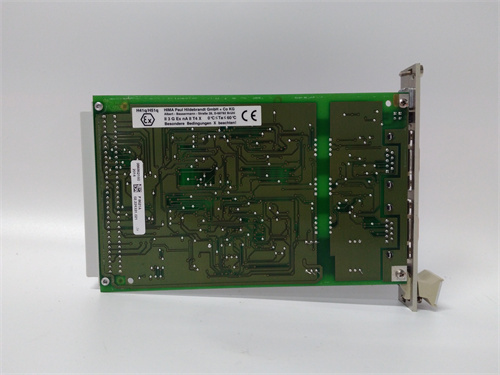

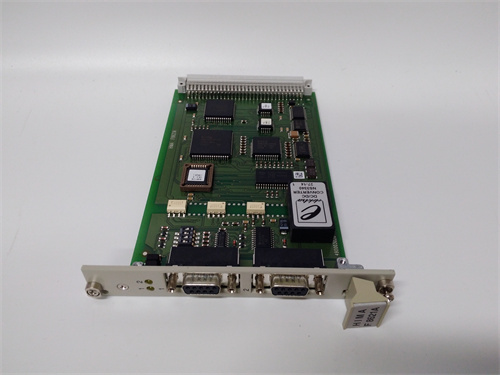

HIMA F8621A 984862160 представляет собой высоконадежный 20-канальный модуль безопасного дискретного ввода, входящий в состав отказоустойчивых контроллеров безопасности серии HIMax от HIMA. Данный модуль предназначен для использования в системах противоаварийной защиты (ESD), системах пожаро-газообнаружения (F&G) и других ответственных применениях, требующих сертификации по международным стандартам безопасности (IEC 61508, IEC 61511). F8621A 984862160 от HIMA разработан для установки в базовые блоки (стек) контроллеров HIMax и обеспечивает прием дискретных сигналов от различных полевых устройств: кнопок аварийного останова, концевых выключателей, датчиков давления и температуры с дискретным выходом, реле, сигнализаторов.

Архитектура HIMA F8621A 984862160 построена по принципу полного резервирования внутренних цепей (архитектура 1oo2 - один из двух) и непрерывного самотестирования, что позволяет достичь уровня полноты безопасности SIL 3 по IEC 61508. Каждый из 20 каналов имеет индивидуальную гальваническую развязку и встроенную диагностику, способную обнаруживать такие неисправности, как короткое замыкание, обрыв цепи, замыкание на землю, потерю питания датчика. Модуль поддерживает подключение датчиков по стандарту NAMUR (EN 60947-5-6), а также стандартных датчиков с сухим контактом или 24 В DC сигналами.

Благодаря возможности горячей замены (при использовании соответствующих базовых блоков) и встроенной защите от некорректной установки, модуль F8621A 984862160 обеспечивает максимальную готовность системы безопасности и непрерывность защиты технологического процесса. Высокая плотность каналов (20 каналов в одном модуле) позволяет экономить место в шкафах управления и снижать стоимость системы в пересчете на один канал.

Технические характеристики (Параметры)

• Тип модуля: 20-канальный модуль безопасного дискретного ввода

• Совместимость: Контроллеры безопасности HIMax (серия X-SB, X-SC)

• Количество каналов: 20 независимых, безопасных входов

• Архитектура безопасности: 1oo2 (один из двух) с полным резервированием внутренних цепей

• Уровень полноты безопасности: SIL 3 (IEC 61508, IEC 61511)

• Типы подключаемых датчиков:

• Датчики по стандарту NAMUR (EN 60947-5-6) - например, Pepperl+Fuchs NJ, Turck Ni

• Механические контакты (сухие контакты) с контролем на короткое замыкание

• Электронные датчики с PNP-выходом (24 В DC)

• Электронные датчики с NPN-выходом (24 В DC)

• Датчики с 2-проводным подключением (с питанием от модуля)

• Входные характеристики (NAMUR):

• Напряжение холостого хода: 8.2 В DC (типовое)

• Ток короткого замыкания: 8 мА

• Пороги переключения: 1.2 мА (включено), 2.1 мА (выключено) по EN 60947-5-6

• Входные характеристики (24 В DC):

• Входное напряжение: 24 В DC (18-30 В DC)

• Входной ток: типично 5 мА при 24 В

• Пороги: <5 В - логический 0, >15 В - логическая 1

• Диагностика (на каждый канал):

• Обрыв цепи (для NAMUR и 2-проводных датчиков)

• Короткое замыкание (для NAMUR и 2-проводных датчиков)

• Замыкание на землю (замыкание на +24 В или 0 В)

• Контроль питания датчика

• Контроль достоверности сигнала (для резервированных каналов)

• Напряжение питания: 24 В DC (от базового блока HIMax)

• Потребляемая мощность: 6 Вт (типичная)

• Гальваническая развязка:

• Между каналами и системной шиной: 1500 В AC

• Между каналами и питанием: 1000 В AC

• Между группами каналов: 500 В AC

• Время реакции (от входа до внутренней шины): < 5 мс (типовое)

• Время фильтрации дребезга: Программируемое 0-50 мс

• Диагностика модуля:

• Светодиодная индикация состояния каналов (зеленый - включено, желтый - диагностика)

• Индикация состояния модуля (RUN, ERR)

• Индикация безопасного состояния (SAFE)

• Степень защиты корпуса: IP20 (для монтажа в шкафу)

• Рабочая температура: От -20°C до +60°C

• Температура хранения: От -40°C до +85°C

• Относительная влажность: 5-95% без конденсации

• Виброустойчивость: Соответствует IEC 60068-2-6

• Габаритные размеры: 280 мм x 130 мм x 65 мм (В x Ш x Г) - типовые для модулей HIMax

• Вес: 1.2 кг (приблизительно)

• Соответствие стандартам: CE, UL, CSA, ATEX, IEC 61508 SIL 3, IEC 61511, TÜV Rheinland

Преимущества и особенности

Главное преимущество HIMA F8621A 984862160 заключается в его способности обеспечивать высочайший уровень безопасности (SIL 3) при высокой плотности каналов. Благодаря архитектуре 1oo2 (два микропроцессорных канала, работающих параллельно и постоянно сравнивающих результаты), модуль может обнаружить любую внутреннюю неисправность и перевести выходы в безопасное состояние, при этом сохраняя работоспособность при однократном отказе. Это соответствует самым строгим требованиям к системам безопасности в нефтегазовой, химической и энергетической отраслях.

F8621A 984862160 от HIMA поддерживает все основные типы дискретных датчиков, используемых в системах безопасности: NAMUR-датчики для взрывоопасных зон, стандартные механические контакты (кнопки, концевые выключатели) и электронные датчики с PNP/NPN выходами. Это делает модуль универсальным решением, способным работать с любым полевым оборудованием без необходимости применения внешних преобразователей сигналов.

Уникальной особенностью модуля HIMA F8621A 984862160 является расширенная диагностика на каждом канале. Модуль непрерывно контролирует не только состояние входа, но и целостность всей цепи подключения: наличие питания датчика (для NAMUR и 2-проводных схем), отсутствие обрыва, отсутствие короткого замыкания, отсутствие замыкания на землю. При обнаружении любой неисправности модуль немедленно сигнализирует об этом контроллеру, который может принять решение о переводе процесса в безопасное состояние или о выдаче предупредительного сигнала оператору.

Модуль F8621A 984862160 поддерживает функцию "горячей замены" (при использовании соответствующих базовых блоков HIMax). Это означает, что неисправный модуль может быть извлечен и заменен новым без отключения питания системы безопасности и без нарушения работы соседних модулей. Время замены составляет несколько секунд, что минимизирует риск возникновения опасной ситуации во время обслуживания.

Встроенная фильтрация дребезга контактов (программируемая от 0 до 50 мс) позволяет подключать механические контакты (кнопки, реле, концевые выключатели) без опасения ложных срабатываний из-за дребезга. Это упрощает проектирование и повышает надежность системы.

Высокая плотность каналов (20 входов в одном модуле) позволяет экономить место в шкафах управления и снижает стоимость системы в пересчете на один канал по сравнению с модулями с меньшим количеством каналов. При этом каждый канал сохраняет все функции безопасности и диагностики, характерные для модулей HIMA.

Модуль имеет защиту от некорректной установки (кодировка) - физический ключ на базовом блоке предотвращает установку модуля другого типа в слот, предназначенный для F8621A, что исключает ошибки при монтаже и замене.

Области применения и примеры использования

HIMA F8621A 984862160 применяется в системах безопасности (ESD, F&G) на объектах повышенной опасности, где требуется сертифицированный уровень безопасности SIL 3:

• Нефтегазовая промышленность (добыча): Подключение кнопок аварийного останова скважин, датчиков давления и температуры с дискретным выходом на устьях скважин, концевых выключателей задвижек, сигнализаторов загазованности, датчиков пламени на кустовых площадках и установках подготовки нефти и газа.

• Нефтегазовая промышленность (транспорт): Системы безопасности компрессорных станций, нефтеперекачивающих станций, подземных хранилищ газа - контроль состояния запорной арматуры, кнопок аварийного останова насосов и компрессоров, сигналов от датчиков утечек газа.

• Нефтехимия и химическая промышленность: Системы противоаварийной защиты реакторов, колонн, емкостного оборудования - подключение сигнализаторов предельного давления, температуры, уровня, кнопок аварийного останова, концевых выключателей клапанов.

• Энергетика: Системы безопасности газовых и паровых турбин, котлов-утилизаторов - контроль давления, температуры, положения регулирующих клапанов, кнопок аварийного останова.

• Морские нефтегазовые платформы: Интеграция в системы общесудовой безопасности (F&G, ESD) - подключение датчиков загазованности, пламени, дыма, кнопок аварийного останова по всей платформе.

• Фармацевтическая промышленность: Системы безопасности в производствах с использованием токсичных и взрывоопасных веществ.

• Пример: На проекте "Арктик СПГ 2" (строительство завода по производству сжиженного природного газа на полуострове Гыдан) модули F8621A 984862160 от HIMA используются в системах безопасности технологических линий. Подключение более 500 сигнализаторов загазованности и пламени, а также кнопок аварийного останова выполнено с использованием этих модулей. Благодаря высокой диагностике каждого канала, операторы имеют непрерывную информацию о состоянии каждого датчика: исправен, требует обслуживания, сработал. Это позволяет поддерживать систему безопасности в состоянии постоянной готовности и своевременно реагировать на любые нештатные ситуации в условиях суровой арктической среды.

Сравнение с конкурентами

Основными конкурентами HIMA F8621A 984862160 являются модули безопасного ввода от других производителей систем безопасности: Honeywell (серия FSC, Safety Manager), Siemens (ET200SP F, S7-300/400 F), ABB (серия 800xA High Integrity), Yokogawa (ProSafe-RS), Triconex (серия 3000, 4000). Однако, модули HIMA традиционно считаются одними из лучших в своем классе благодаря высокой надежности, гибкости и глубине диагностики.

В отличие от универсальных модулей ввода Siemens (например, SM 321 F) или ABB, модуль F8621A от HIMA предлагает более высокую плотность каналов (20 против 8-16 у конкурентов) и более развитую диагностику на каждый канал (включая диагностику замыкания на землю, контроль питания датчика). Это позволяет сократить количество модулей в системе и повысить информативность диагностики.

По сравнению с модулями Honeywell (FSC), модули HIMA предлагают более современную платформу HIMax с поддержкой горячей замены, Ethernet-коммуникаций и распределенной архитектуры, что обеспечивает большую гибкость при построении систем.

В отличие от систем безопасности на базе Triconex, модули HIMA F8621A имеют более компактные размеры и более высокую плотность каналов, что позволяет экономить место в шкафах управления - критически важный фактор на морских платформах и в условиях ограниченного пространства.

По сравнению с решениями на базе релейных схем (классическая релейная логика), использование модуля HIMA F8621A обеспечивает несравнимо более высокую функциональность, диагностику, гибкость и возможность интеграции в современные АСУ ТП при том же или даже более высоком уровне безопасности.

Рекомендации по выбору и меры предосторожности

При выборе HIMA F8621A 984862160 убедитесь, что модуль совместим с используемым контроллером HIMax и версией программного обеспечения (проверьте по каталогу HIMA или обратитесь к документации). Также убедитесь, что выбран правильный базовый блок (стек), поддерживающий установку данного типа модуля и, при необходимости, функцию горячей замены.

При конфигурировании F8621A 984862160 от HIMA в среде программирования HIMA (ELOP II или HIMax Engineering Tool) правильно настройте тип входа для каждого канала: NAMUR, сухой контакт с контролем или без контроля на короткое замыкание, 24 В DC PNP/NPN. Неправильная настройка может привести к ложным диагностическим сообщениям или к отсутствию обнаружения реальных неисправностей.

Для использования во взрывоопасных зонах (Ex-зоны) обязательно применяйте датчики NAMUR и соблюдайте требования к искробезопасным цепям. Модуль F8621A 984862160 может быть установлен в безопасной зоне и соединен с датчиками во взрывоопасной зоне через соответствующие барьеры искрозащиты (при необходимости) - уточните этот момент в проекте.

При монтаже модуля соблюдайте правила защиты от статического электричества: используйте заземляющий браслет, работайте на антистатическом коврике. Устанавливайте модуль только в обесточенный базовый блок (если не используется функция горячей замены - в этом случае строго следуйте процедуре горячей замены, описанной в документации HIMA). Убедитесь, что модуль правильно вставлен в направляющие и защелкнулся - это обеспечивает надежный контакт с задней панелью.

Подключение полевых цепей выполняйте в соответствии с документацией на базовый блок (стек) HIMax и на модуль F8621A. Соблюдайте полярность подключения для датчиков NAMUR. Для сухих контактов используйте отдельные пары проводов для исключения замыканий. Сечение подключаемых проводов должно соответствовать требованиям - обычно не более 2.5 мм².

Для обеспечения надежной работы в условиях электромагнитных помех используйте экранированные кабели для подключения полевых устройств. Экраны заземляйте с одной стороны (со стороны шкафа управления). Прокладывайте сигнальные линии отдельно от силовых кабелей.

При разработке прикладной программы безопасности обязательно учитывайте диагностическую информацию от модуля F8621A 984862160. Сигналы обрыва, короткого замыкания, замыкания на землю должны обрабатываться в логике безопасности и вызывать соответствующие реакции (например, переход в безопасное состояние, сигнализация оператору, блокировка автоматического пуска).

Периодически (не реже одного раза в год) проводите тестирование системы безопасности, включая проверку всех каналов модуля F8621A от HIMA и правильности реакции программы на срабатывание датчиков и на диагностические события. Результаты тестирования должны документироваться.

Для критических применений рекомендуется иметь резервный модуль F8621A 984862160 на складе. При использовании горячего резервирования на уровне контроллера (два идентичных контроллера) отказ одного модуля не влияет на работу системы безопасности.

Все работы по монтажу, конфигурированию, программированию и обслуживанию модуля должны выполняться квалифицированным персоналом, сертифицированным HIMA и имеющим опыт работы с системами безопасности, а также соответствующие допуски к работе на объектах повышенной опасности.
