Описание продукта

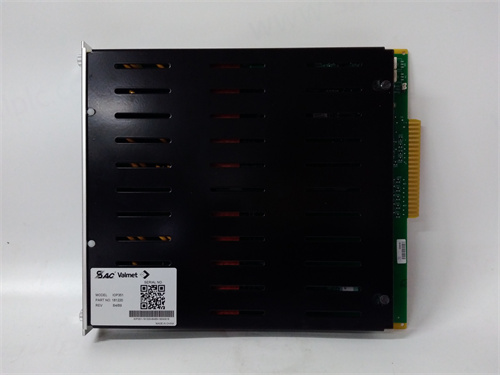

METSO IOP351— это интеллектуальный модуль удаленного ввода/вывода, предназначенный для систем распределенного управления Metso DNA. Модуль IOP351 обеспечивает сбор данных с аналоговых датчиков и управление аналоговыми исполнительными механизмами, располагаясь непосредственно вблизи технологического оборудования. Этот модуль служит критически важным звеном между полевыми устройствами и центральной системой управления, преобразуя стандартные токовые или потенциальные сигналы в цифровые данные. Благодаря встроенным функциям диагностики и фильтрации, модуль METSO IOP351 гарантирует высокую достоверность сигналов, что является основой для стабильного автоматического регулирования. Использование данного модуля в распределенной архитектуре Metso DNA позволяет существенно сократить затраты на кабельные трассы и повысить общую надежность системы управления.

Технические параметры и характеристики

• Производитель: Metso (интегрировано в бренд Valmet Automation).

• Платформа: Система распределенного ввода/вывода Metso DNA.

• Тип модуля: Аналоговый модуль удаленного ввода/вывода. Предназначен для обработки непрерывных сигналов.

• Типы обрабатываемых сигналов:

• Аналоговый вход (AI): Сигналы 4-20 мА, 0-20 мА, 0-10 В, термопары (типы J, K, S и др.), RTD (Pt100, Pt1000).

• Аналоговый выход (AO): Сигналы 4-20 мА, 0-20 мА для управления регулирующими клапанами, частотными преобразователями и т.д.

• Количество каналов: Как правило, 8 или 16 каналов ввода/вывода в одном модуле, часто с универсальной конфигурируемостью (каждый канал можно настроить на нужный тип сигнала).

• Разрешение АЦП/ЦАП: Высокое разрешение (например, 16 бит) для точного измерения и управления.

• Диагностика: Функции контроля обрыва цепи (burn-out), короткого замыкания, выхода за пределы диапазона, а также самодиагностика модуля.

• Фильтрация: Цифровые фильтры для подавления промышленных помех.

• Интерфейс связи: Подключение к сети верхнего уровня (например, Profibus-DP, Modbus TCP/IP или специализированной шине Metso) через интерфейсный коммуникационный модуль.

• Корпус: Компактный корпус для монтажа на DIN-рейку, степень защиты IP20.

• Индикация: Светодиодные индикаторы питания, активности сети и состояния каналов.

Ключевые преимущества и особенности

1. Высокая точность и помехозащищенность: Модуль IOP351 обеспечивает точное преобразование аналоговых сигналов благодаря качественным компонентам и встроенным цифровым фильтрам, что минимизирует влияние электромагнитных помех на точность измерения.

2. Универсальность и гибкость: Возможность программной настройки каждого канала модуля METSO IOP351 под различные типы сигналов (ток, напряжение, термопара) значительно упрощает инженерные запасы и адаптацию к изменениям в технологии.

3. Расширенная диагностика: Диагностика на уровне каждого канала позволяет прогнозировать отказы полевых устройств (например, обрыв термопары) до того, как они приведут к останову процесса, обеспечивая возможность планового обслуживания.

4. Распределенная архитектура: Установка модулей IOP351 в полевых шкафах сокращает длину аналоговых линий связи, что повышает качество сигнала и снижает капитальные затраты на кабельную продукцию и ее прокладку.

5. Полная интеграция с Metso DNA: Модуль является неотъемлемой частью экосистемы Metso DNA, обеспечивая единый инструмент для конфигурации, калибровки, диагностики и визуализации всех аналоговых сигналов в системе.

Примеры применения в отраслях

• Целлюлозно-бумажная промышленность: Измерение концентрации, расхода, давления и температуры на бумагоделательной машине; управление регулирующими клапанами подачи пара, химикатов и массы.

• Энергетика: Мониторинг температуры пара, давления в котле, уровня в деаэраторах; формирование управляющих сигналов для регулирующих клапанов турбины и систем рециркуляции.

• Химическая и нефтехимическая промышленность: Контроль уровня в реакторах и ректификационных колоннах, измерение расхода сырья и продуктов, управление сложными контурами регулирования температуры и давления.

• Металлургия: Контроль температуры в печах, измерение расхода охлаждающей воды и газов, управление приводами подачи сырья.

Сравнение с аналогами (например, с модулями аналогового ввода/вывода других производителей или централизованными системами)

• METSO IOP351 (распределенный аналоговый I/O) vs. Централизованные аналоговые карты в шкафу управления:

• Качество сигнала и стоимость: Распределенная архитектура с использованием IOP351 позволяет передавать оцифрованный сигнал по надежной цифровой сети на большие расстояния без потери качества. При централизованном подходе длинные аналоговые кабели подвержены помехам, а их стоимость значительно выше.

• Масштабируемость: Добавление новых точек измерения с помощью модулей IOP351 проще и требует меньше монтажных работ, чем расширение центрального шкафа управления.

• Надежность системы: Отказ одного распределенного модуля затрагивает только локальную группу сигналов, в то время как отказ центральной платы ввода/вывода может парализовать управление всем объектом.

Рекомендации по выбору и важные замечания

1. Точное определение спецификации: При выборе модуля METSO IOP351 необходимо четко определить требуемое количество каналов, типы сигналов для каждого канала (AI/AO, 4-20мА, термопара тип K и т.д.) и требуемое разрешение.

2. Совместимость с сетью связи: Убедитесь, что выбранный модуль IOP351 совместим с используемым в вашей системе сетевым интерфейсным модулем и протоколом связи (Profibus, Modbus TCP).

3. Конфигурация и калибровка: Для настройки модуля требуется соответствующее программное обеспечение Metso DNA. Важно планировать процедуры периодической калибровки каналов для поддержания точности измерений.

4. Условия окружающей среды: Несмотря на промышленное исполнение, модуль предназначен для установки в защищенных шкафах управления (IP20). При монтаже в полевых условиях необходимо обеспечить соответствующий защитный шкаф с контролем температуры и влажности.

5. Резервирование: Для критически важных контуров регулирования следует рассмотреть вопросы резервирования не только контроллера, но и каналов ввода/вывода, что может потребовать специальной архитектуры, выходящей за рамки одного модуля IOP351.
