Описание и Назначение

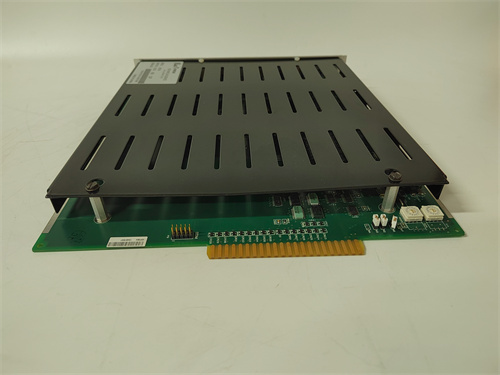

Модуль METSO IOP304 представляет собой многофункциональный модуль дискретного ввода-вывода, разработанный для установки в локальные или распределенные станции ввода-вывода системы Metso DNA. Он предназначен для работы в жестких промышленных условиях и обеспечивает гальваническую развязку между полевыми цепями и внутренней шиной контроллера. Основная задача модуля IOP304 — принимать дискретные сигналы напряжением 24 В постоянного тока от датчиков и переключателей (функция ввода) и выдавать дискретные команды на исполнительные устройства (функция вывода). Это позволяет системе автоматизации контролировать состояние оборудования и управлять им, обеспечивая выполнение технологических алгоритмов.

Технические параметры

• Производитель: Metso Automation / Valmet

• Модель: METSO IOP304

• Тип: Модуль дискретного ввода-вывода

• Количество каналов: Конфигурация с фиксированным количеством входов и выходов (например, 16 входов / 16 выходов или другая комбинация, в зависимости от модификации в рамках семейства IOP30x)

• Тип входных сигналов: 24 В постоянного тока (с определением состояния "0" и "1" по стандарту IEC 61131-2)

• Тип выходных сигналов: Транзисторные выходы 24 В постоянного тока (обычно типа PNP или NPN, с защитой от короткого замыкания)

• Гальваническая развязка: Есть (между каналами и системной шиной, а также между группами каналов)

• Диагностика: Встроенная диагностика цепей, светодиодная индикация состояния каждого канала и модуля в целом

• Питание: 24 В постоянного тока (от модуля питания или через шину)

• Монтаж: Установка на монтажную плату (backplane) в стойке ввода-вывода

Преимущества и особенности

Главным преимуществом METSO IOP304 является его высокая надежность и специальная адаптация к требованиям целлюлозно-бумажной промышленности. Модуль обладает расширенными функциями диагностики, которые позволяют обнаруживать обрывы проводов, короткие замыкания на линии и несоответствие между командой и фактическим состоянием исполнительного механизма. Важной особенностью IOP304 является поддержка "горячей" замены, что позволяет заменять модуль без остановки технологического процесса и отключения питания всей станции. Кроме того, устройство имеет защиту от электромагнитных помех и вибрации, что гарантирует стабильную работу даже в условиях тяжелого промышленного производства. Благодаря тесной интеграции с программным обеспечением Metso DNA, конфигурирование каналов и диагностика выполняются быстро и интуитивно понятно.

Области применения и примеры

Благодаря своим характеристикам, METSO IOP304 находит широчайшее применение в различных отраслях промышленности.

• Целлюлозно-бумажная промышленность: Управление запорной и регулирующей арматурой на линиях варки целлюлозы, отбелки и сушки бумаги. Контроль конечных выключателей клапанов и состояний насосов.

• Горнодобывающая промышленность и металлургия: Управление конвейерными линиями, дробилками и мельницами. Сбор сигналов от датчиков положения и аварийных остановов.

• Энергетика: Управление вспомогательными механизмами котельных (дымососы, вентиляторы, насосы) и сбор сигналов от панелей управления.

• Химическая промышленность: Дискретное управление запорной арматурой и сигнализация в системах противоаварийной защиты (ПАЗ).

Например, на бумагоделательной машине модуль IOP304 может управлять десятками электромагнитных клапанов системы смазки подшипников сушильных цилиндров, а также собирать сигналы от датчиков давления масла, обеспечивая надежную работу высокоскоростного оборудования.

Сравнение с конкурентами

Основными конкурентами METSO IOP304 являются модули дискретного ввода-вывода от других производителей систем управления технологическими процессами, таких как ABB (серия S800 I/O), Siemens (ET200M) и Emerson (DeltaV).

• Плюсы по сравнению с ABB/Siemens: В рамках системы Metso DNA модуль IOP304 обеспечивает наилучшую интеграцию и максимальную производительность. Программное обеспечение Metso автоматически распознает модуль и предлагает оптимальные настройки для конкретных применений в целлюлозно-бумажной отрасли. Диагностические сообщения IOP304 более детальны и информативны для технологов, работающих именно с оборудованием Metso/Valmet.

• Плюсы по сравнению с Emerson: Metso DNA исторически имеет сильные позиции в целлюлозно-бумажной отрасли, и модули ввода-вывода, такие как IOP304, содержат аппаратные и программные решения, оптимизированные для работы с клапанами Neles (также бренд Metso). Это обеспечивает уникальные преимущества при управлении регулирующей арматурой.

• Минусы: Использование модулей IOP304 за пределами экосистемы Metso DNA затруднительно или невозможно. Это проприетарное решение, которое привязано к конкретной системе управления. В отличие от открытых протоколов, таких как PROFIBUS или PROFINET, где можно комбинировать оборудование разных производителей, IOP304 требует наличия контроллера Metso.

Рекомендации по выбору и меры предосторожности

При выборе METSO IOP304 крайне важно точно идентифицировать конкретную модификацию модуля (количество входов и выходов, тип выходных ключей). Различные версии могут иметь разное количество каналов и не быть взаимозаменяемыми без изменения конфигурации проекта. Рекомендуется сверять код на этикетке с технической документацией вашей системы.

Меры предосторожности:

1. Питание нагрузки: При подключении выходных цепей убедитесь, что ток нагрузки не превышает максимально допустимый для выходных транзисторов модуля IOP304. Для коммутации мощных нагрузок используйте промежуточные реле.

2. Защита от перенапряжений: При коммутации индуктивных нагрузок (контакторы, соленоиды) обязательно устанавливайте демпфирующие диоды параллельно нагрузке для защиты выходных ключей.

3. Правильность подключения: Строго соблюдайте полярность подключения полевых устройств, особенно для входных цепей. Неправильное подключение может вывести модуль из строя.

4. Условия эксплуатации: Несмотря на высокую степень защиты, не допускайте попадания агрессивных жидкостей и газов на контакты и электронные компоненты модуля.
