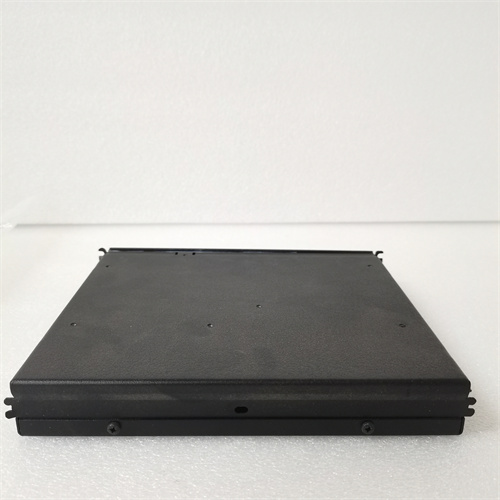

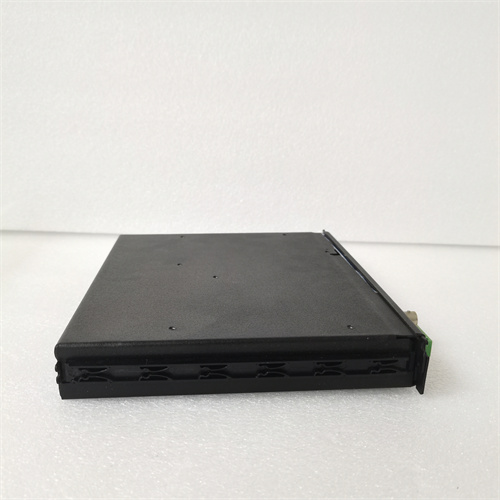

Модуль аналогового ввода METSO S420071

Модуль аналогового ввода METSO S420071 — это специализированный компонент распределенных систем управления (DCS), предназначенный для сбора и обработки аналоговых сигналов от различных датчиков и преобразователей. Данное устройство относится к семейству продукции Metso Automation (в настоящее время часть Valmet) и широко применяется в целлюлозно-бумажной промышленности, энергетике и других отраслях.

Продукт Описание

METSO S420071 представляет собой модуль аналогового ввода (Analog Input Module), используемый в системах управления Metso DNA (Dynamic Network of Applications). Модуль выполняет функцию сбора непрерывных сигналов от полевых устройств (датчики давления, температуры, расхода, уровня, концентрации), их фильтрацию, аналого-цифровое преобразование и передачу в процессорный модуль контроллера для дальнейшей обработки и использования в алгоритмах управления.

Конструктивно S420071 выполнен в стандартном форм-факторе для модулей Metso и предназначен для установки в специализированные шасси (racks) систем Metso DNA. Модуль оснащен передней панелью с разъемами для подключения к полевым цепям (через переходные клеммные панели) и светодиодной индикацией состояния каналов и диагностики. Высокое качество изготовления METSO S420071 обеспечивает его надежную работу в течение многих лет непрерывной эксплуатации в самых тяжелых условиях целлюлозно-бумажных комбинатов и других промышленных объектов.

Продукт Параметры

• Бренд: Metso Automation (в настоящее время Valmet)

• Модель: S420071

• Тип: Модуль аналогового ввода (Analog Input Module)

• Совместимость: Системы Metso DNA (Dynamic Network of Applications)

• Количество каналов: Обычно 8 дифференциальных или 16 однополярных входов

• Типы входных сигналов: 4-20 мА, 0-10 В, термопары (J, K, T, E и др.), термосопротивления (RTD — Pt100, Ni100), сигналы от датчиков pH, проводимости и других аналитических приборов

• Разрешение АЦП: 14-16 бит (в зависимости от конфигурации)

• Изоляция: Групповая или канальная гальваническая развязка

• Диагностика: Светодиодная индикация состояния, самодиагностика с выдачей кода ошибки

Преимущества и Особенности

Главным преимуществом METSO S420071 является его специализация под нужды целлюлозно-бумажной промышленности. Модуль оптимизирован для работы с сигналами от датчиков, характерных для этой отрасли — датчиков концентрации, pH, мутности, расхода пульпы и других аналитических приборов, что обеспечивает высокую точность и стабильность измерений в сложных технологических средах.

Модуль S420071 отличается высокой помехозащищенностью благодаря дифференциальным входам и встроенным фильтрам. Это обеспечивает стабильные показания даже в условиях сильных электромагнитных полей, характерных для целлюлозно-бумажных комбинатов с мощными электродвигателями и преобразователями частоты. Важной особенностью является возможность калибровки модуля в процессе эксплуатации без демонтажа из шасси, что упрощает техническое обслуживание.

Области применения и примеры внедрения

• Целлюлозно-бумажная промышленность: Сбор сигналов с датчиков концентрации, температуры, давления и расхода на линиях производства целлюлозы и бумаги. METSO S420071 установлен в шкафах управления и принимает сигналы от датчиков, контролирующих качество продукции и параметры технологического процесса.

• Энергетика: Измерение температуры и давления пара в котлах-утилизаторах на ТЭЦ целлюлозно-бумажных комбинатов. Модуль S420071 обеспечивает точный контроль параметров теплоносителя.

• Химическая промышленность: Контроль температуры и давления в реакторах и колоннах синтеза, где требуется высокая точность и надежность измерений.

• Водоподготовка: Мониторинг качества воды (pH, мутность, содержание кислорода) на очистных сооружениях промышленных предприятий.

Сравнение с аналогами

Основными конкурентами METSO S420071 являются модули аналогового ввода других производителей DCS-систем, применяемых в целлюлозно-бумажной промышленности: ABB (S800 I/O), Siemens (PCS 7 I/O), Honeywell (C300 I/O) и Emerson (DeltaV I/O).

В отличие от универсальных модулей ABB или Siemens, которые широко применяются в различных отраслях, модули Metso, включая S420071, имеют ряд специализированных функций и настроек, оптимизированных именно под задачи целлюлозно-бумажного производства. Это делает их предпочтительным выбором для предприятий этой отрасли.

По сравнению с Honeywell и Emerson, системы Metso DNA традиционно сильны в скандинавском регионе и на многих предприятиях, построенных по финским или шведским технологиям. Однако следует отметить, что Siemens и ABB могут предлагать более широкую глобальную поддержку и доступность запчастей в разных регионах мира. Тем не менее, для предприятий целлюлозно-бумажной промышленности, где установлено оборудование Metso, модуль S420071 является стандартным и наиболее надежным решением.

Рекомендации по выбору и меры предосторожности

Выбор METSO S420071 сегодня — это, как правило, задача поддержания работоспособности существующей системы автоматизации на базе Metso DNA. Принимая решение о покупке, критически важно сверять код ревизии (Revision) на плате. Ревизии могут обозначаться буквами или цифрами и должны строго соответствовать тому, что указано в проектной документации вашей системы.

Также важно проверить наличие всех необходимых перемычек для конфигурации типов входов (ток/напряжение/термопара/RTD) — они должны соответствовать вашему проекту.

Меры предосторожности:

• Перед установкой S420071 в шасси, осмотрите плату на предмет вздутых конденсаторов или следов перегрева — это возможные признаки старения компонентов.

• Установка и извлечение METSO S420071 должны производиться при отключенном питании шасси (если иное не предусмотрено конструкцией системы и поддержкой горячей замены).

• При подключении полевых проводников к клеммным панелям, связанным с S420071, убедитесь в отсутствии напряжения на линиях и соблюдайте полярность подключения (особенно для термопар и токовых петель).

• Обязательно заземлите экраны сигнальных кабелей в соответствии с рекомендациями Metso/Valmet для минимизации наводок и обеспечения точности измерений.

• При конфигурировании модуля в среде программирования Metso DNA (например, в инструменте конфигурирования ввода/вывода) задайте правильный тип входного сигнала для каждого канала. Неправильная настройка может привести к некорректным показаниям.

• Покупая поддержанный METSO S420071, требуйте гарантию на тестирование под нагрузкой, так как платы этого поколения могут иметь скрытые дефекты пайки, проявляющиеся после прогрева.
