Описание продукта

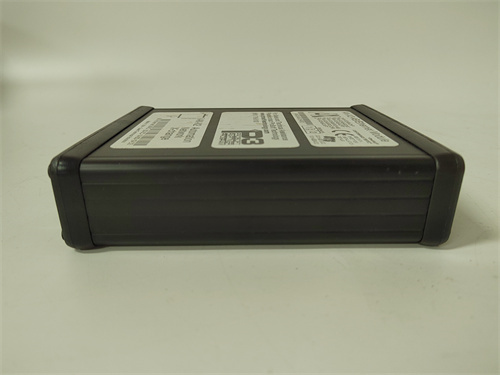

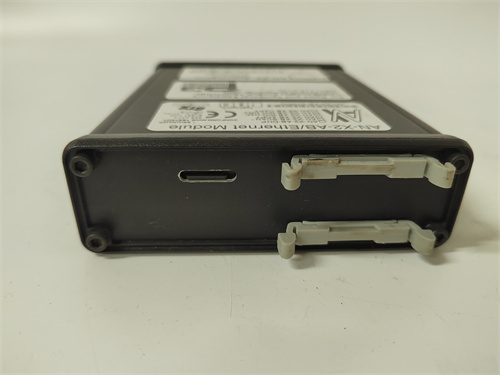

PROSOFT AN-X2-AB-DHRIO представляет собой автономный коммуникационный модуль-шлюз из серии AN-X, предназначенный для подключения устройств, поддерживающих протокол Modbus TCP или Modbus RTU, к сетям Allen-Bradley Data Highway Plus (DH+) или Remote I/O (DH-485) компании Rockwell Automation. Этот модуль выполняет критически важную функцию интеграции, выступая в роли переводчика между различными промышленными протоколами. Основная задача шлюза AN-X2-AB-DHRIO — обеспечить двунаправленный обмен данными между современными устройствами (ПЛК сторонних производителей, датчики, системы SCADA с поддержкой Modbus) и устаревшими, но все еще широко используемыми системами управления на базе контроллеров Allen-Bradley PLC-5, SLC 500 или MicroLogix, работающими через сети DH+ или DH-485. Использование модуля PROSOFT AN-X2-AB-DHRIO позволяет модернизировать и расширять функциональность существующих систем Rockwell без необходимости их полной замены, что экономически эффективно. Этот шлюз функционирует как автономное устройство, не требующее программирования целевого ПЛК Rockwell, и конфигурируется с помощью специализированного программного обеспечения ProSoft.

Для получения конфигураторов, драйверов и технической документации обратитесь к ресурсам ProSoft / Red Lion: PROSOFT AN-X2-AB-DHRIO.

Основные технические параметры

• Тип устройства: Автономный коммуникационный шлюз (адаптер протоколов).

• Поддерживаемые протоколы/сети:

• Сторона Allen-Bradley (Целевая сеть): Data Highway Plus (DH+), Remote I/O (DH-485). Имеет соответствующий разъем (шестиконтактный круглый разъем типа DH+).

• Сторона Modbus (Исходная сеть): Modbus TCP (через встроенный порт Ethernet 10/100 Base-T) и/или Modbus RTU/ASCII (через последовательный порт RS-232/485).

• Функциональность: Преобразование (маппинг) регистров Modbus в адресное пространство сети DH+/DH-485 (и наоборот). Может выступать в роли ведомого (Slave) на шине DH+ или эмулировать сканер удаленного ввода-вывода (Remote I/O Scanner).

• Питание: От внешнего источника постоянного тока, обычно 24 В DC (диапазон, например, 12-30 В DC).

• Управление и конфигурация: Настройка осуществляется через Ethernet-порт с помощью бесплатного программного обеспечения ProSoft Configuration Builder (PCB). Модуль имеет встроенный веб-сервер для базового мониторинга.

• Индикация: Светодиоды для отображения статуса питания, активности сети Ethernet, DH+ и последовательного порта.

Ключевые преимущества и особенности

1. Мощная интеграция унаследованного оборудования: Главное преимущество PROSOFT AN-X2-AB-DHRIO — это продление жизненного цикла критически важных систем на базе PLC-5 и SLC 500 путем подключения к ним современных устройств и систем верхнего уровня через Modbus TCP/IP.

2. Автономная работа и простота внедрения: Шлюз не требует изменений в программе старого ПЛК Allen-Bradley. Вся логика преобразования протоколов выполняется внутри модуля AN-X2-AB-DHRIO, что упрощает и ускоряет интеграцию.

3. Гибкость конфигурации данных: Программное обеспечение Configuration Builder позволяет гибко настраивать таблицы отображения (mapping) данных между регистрами Modbus и адресами DH+ (например, N-файлы PLC-5) с различными типами данных (INT, DINT, REAL).

4. Двунаправленная связь: Обеспечивает как чтение данных из сети Allen-Bradley для передачи в SCADA/MES-системы, так и запись команд из современных систем в старые контроллеры.

5. Надежность и специализация: ProSoft известен как лидер в области коммуникационных решений для промышленной автоматизации. Модули серии AN-X, включая AN-X2-AB-DHRIO, являются отраслевым стандартом для подобных задач интеграции.

6. Экономическая эффективность: Позволяет избежать дорогостоящей полной замены еще работоспособной системы управления, отложив модернизацию или интегрируя новые участки производства.

Области применения и примеры использования

PROSOFT AN-X2-AB-DHRIO применяется на промышленных предприятиях, где существует парк старых контроллеров Rockwell, требующий интеграции с новым оборудованием или системами:

• Нефтегазовая и химическая промышленность: Подключение современных анализаторов качества, расходомеров с Modbus TCP к существующей системе управления на базе PLC-5.

• Водоочистные сооружения: Интеграция новых станций очистки (управляемых ПЛК сторонних производителей) в центральную SCADA, которая общается со старыми контроллерами SLC 500 по DH+.

• Производство: Подключение новых станков с ЧПУ или роботов, поддерживающих Modbus, к цеховой сети управления на DH-485 для сбора данных OEE (общей эффективности оборудования).

• Энергетика: Интеграция современных систем коммерческого учета электроэнергии (АСКУЭ) с существующей системой АСУ ТП на старых контроллерах Allen-Bradley.

Конкретный пример: На трубопроводной станции система управления на базе контроллеров PLC-5 обменивается данными по сети DH+. Для подключения нового шкафа управления электродвигателем с современным ПЛК, поддерживающим только Modbus TCP, используется шлюз PROSOFT AN-X2-AB-DHRIO. Он читает команды из заданных адресов памяти PLC-5 и передает их в регистры Modbus нового ПЛК, а также отправляет статусы двигателя обратно в PLC-5.

Сравнение с аналогами конкурентов

• Anybus (HMS) Communicator: Anybus предлагает схожие шлюзы для конвертации протоколов. PROSOFT AN-X2-AB-DHRIO является специализированным, «заточенным» именно под экосистему Rockwell (DH+/DH-485), часто с более глубокой и детальной настройкой отображения данных, характерной для этого производителя.

• Решения на базе ПЛК-шлюзов (Rockwell CompactLogix с модулями связи): Можно использовать современный контроллер Logix как шлюз. Однако AN-X2-AB-DHRIO часто является более простым, быстрым в развертывании и экономичным решением, не требующим программирования контроллера Logix и лицензий на его ПО.

• Самодельные решения на базе ПК: Нерекомендуемый, ненадежный вариант. Шлюз PROSOFT AN-X2-AB-DHRIO предлагает готовое, проверенное, детерминированное и поддерживаемое решение.

Рекомендации по выбору и важные замечания

1. Точное определение целевой сети: Четко установите, к какой именно сети Allen-Bradley требуется подключение: Data Highway Plus (DH+) или Remote I/O (DH-485). От этого зависит правильный выбор модели в линейке AN-X2-AB.

2. Планирование таблицы отображения (Data Mapping): Перед конфигурацией тщательно спланируйте, какие именно данные и в каком формате необходимо передавать между системами. Составьте таблицу соответствия адресов Modbus и адресов памяти ПЛК (например, N7:0 -> Holding Register 40001).

3. Адресация в сети DH+: Убедитесь, что для шлюза AN-X2-AB-DHRIO выбран уникальный и корректный адрес узла в сети DH+, который не конфликтует с другими устройствами (контроллерами, панелями).

4. Конфигурация через ПО ProSoft: Для настройки необходим компьютер с ПО Configuration Builder. Сохраняйте файлы конфигурации для каждого шлюза, это критически важно для восстановления при замене.

5. Надежное питание и монтаж: Используйте стабилизированный источник питания 24V DC. Сетевые кабели (Ethernet, DH+) должны быть проложены в соответствии с рекомендациями по защите от помех.

6. Тестирование перед внедрением: Проведите всестороннее тестирование передачи данных на стенде или в непиковый период работы производства. Особое внимание уделите проверке целостности данных (особенно чисел с плавающей точкой) и временным задержкам, которые вносит шлюз PROSOFT AN-X2-AB-DHRIO.
