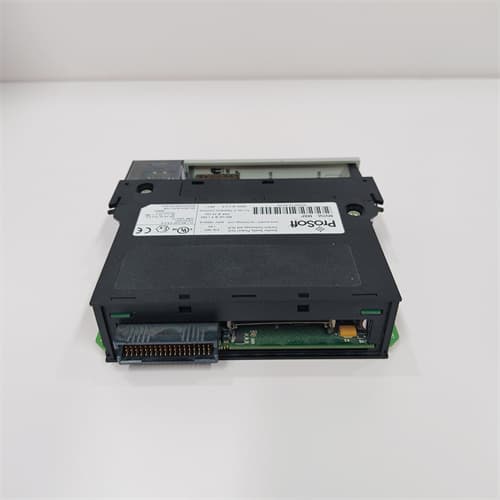

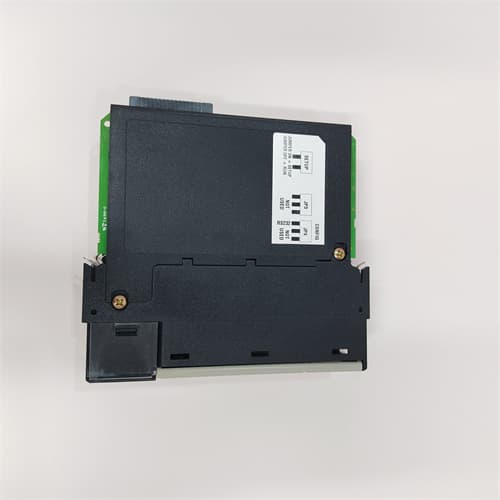

1. Обзор продукта: PROSOFT MVI56-MBP

PROSOFT MVI56-MBP представляет собой высокопроизводительный коммуникационный модуль, разработанный компанией ProSoft Technology для интеграции устройств с протоколом PROFIBUS DP в системы управления на базе контроллеров Rockwell Automation ControlLogix. Данное устройство является ключевым компонентом для организации связи между ведущими (Master) устройствами ControlLogix и ведомыми (Slave) полевыми устройствами, работающими по протоколу PROFIBUS — датчиками, приводами, частотными преобразователями и удаленными узлами ввода-вывода. Модуль PROSOFT MVI56-MBP обеспечивает надежную и высокоскоростную передачу данных в сетях PROFIBUS DP, гарантируя синхронизацию и целостность информации в реальном времени. Благодаря своей универсальности и простоте интеграции, коммуникационный процессор MVI56-MBP широко применяется в автомобилестроении, пищевой промышленности, металлургии и на других объектах, где используется оборудование с интерфейсом PROFIBUS.

2. Описание продукта, параметры и характеристики

Модуль PROSOFT MVI56-MBP относится к семейству коммуникационных интерфейсных карт для шины PROFIBUS, предназначенных для установки в контроллеры Rockwell Automation ControlLogix.

• Тип устройства: Коммуникационный модуль (Communication Module) для шины PROFIBUS DP, выполненный в формате модуля ввода-вывода ControlLogix (1756).

• Режимы работы: Может работать как ведущее устройство PROFIBUS DP Master (Class 1) или как ведомое устройство PROFIBUS DP Slave, обеспечивая гибкость при построении различных конфигураций сети. Модуль PROSOFT MVI56-MBP поддерживает до 99 ведомых устройств в режиме Master.

• Интерфейс: Оснащен интерфейсом PROFIBUS DP с поддержкой скоростей передачи данных до 12 Мбит/с. Обеспечивает гальваническую развязку для защиты от помех и перенапряжений в полевой шине.

• Функционал: Основная задача PROSOFT MVI56-MBP — организация обмена данными между процессором ControlLogix и устройствами на шине PROFIBUS. Модуль берет на себя управление шиной, обработку диагностических сообщений и буферизацию данных, разгружая центральный процессор контроллера.

• Обмен с контроллером: Взаимодействие с процессором ControlLogix осуществляется через общую память (backplane) с использованием технологии ProSoft, что обеспечивает высокую скорость передачи данных. Модуль MVI56-MBP поддерживает передачу до 5000 байт входных и 5000 байт выходных данных.

• Диагностика: Оснащен светодиодными индикаторами для отображения статуса связи, активности шины и наличия ошибок. Поддерживает расширенную диагностику через встроенный web-интерфейс и специализированное ПО.

3. Преимущества и особенности

Использование коммуникационного модуля PROSOFT MVI56-MBP дает ряд значительных преимуществ при построении распределенных систем автоматизации:

• Простота интеграции: Модуль PROSOFT MVI56-MBP устанавливается непосредственно в шасси ControlLogix как стандартный модуль ввода-вывода, что упрощает монтаж и не требует дополнительных внешних устройств.

• Прозрачность данных: Данные от устройств PROFIBUS отображаются в тегах контроллера ControlLogix как обычные переменные, что упрощает программирование в среде RSLogix/Studio 5000.

• Высокая производительность: Выделенный процессор модуля MVI56-MBP обрабатывает протокол PROFIBUS независимо от контроллера, обеспечивая высокую скорость обмена и минимальные задержки при передаче управляющих сигналов.

• Удобство конфигурации: Поставляется с удобным программным обеспечением для настройки параметров сети PROFIBUS, загрузки GSD-файлов устройств и диагностики. Конфигурация модуля PROSOFT MVI56-MBP не требует глубоких знаний протокола.

• Гибкость: Возможность работы в режиме Master или Slave позволяет использовать один и тот же модуль в различных архитектурах сети, сокращая количество типов запасных частей на складе.

4. Примеры применения

Коммуникационные модули PROSOFT MVI56-MBP широко применяются в различных отраслях промышленности, где используется оборудование с интерфейсом PROFIBUS в связке с контроллерами Rockwell Automation:

• Автомобилестроение: На сборочных линиях модуль PROSOFT MVI56-MBP обеспечивает связь между контроллерами ControlLogix и многочисленными полевыми устройствами — пневматическими клапанами, датчиками положения, приводами конвейеров и сварочными роботами, работающими по PROFIBUS.

• Пищевая промышленность: На линиях розлива напитков модули MVI56-MBP используются для интеграции частотных преобразователей, управляющих скоростью конвейеров, и удаленных узлов ввода-вывода в систему управления на базе ControlLogix.

• Металлургия: В системах управления прокатными станами модули PROSOFT MVI56-MBP связывают контроллеры с приводами рольгангов и гидравлическими системами, использующими протокол PROFIBUS.

• Водоканалы: На очистных сооружениях модули MVI56-MBP обеспечивают связь между центральным контроллером ControlLogix и удаленными станциями управления насосами и задвижками по PROFIBUS.

5. Сравнение с конкурентами

На рынке коммуникационных модулей для интеграции PROFIBUS в ControlLogix конкурентами ProSoft являются SST (Woodhead) и Hilscher. PROSOFT MVI56-MBP имеет ряд отличительных особенностей:

• vs. SST: Модули SST также предлагают решения для ControlLogix, однако PROSOFT MVI56-MBP обеспечивает более удобную интеграцию со средой программирования RSLogix/Studio 5000 благодаря тесному партнерству ProSoft с Rockwell Automation и развитой библиотеке примеров.

• vs. Hilscher: Решения Hilscher требуют конфигурации в специализированной среде SYCON.net. PROSOFT MVI56-MBP предлагает собственное интуитивно понятное ПО для настройки и мощные диагностические возможности, включая web-интерфейс для мониторинга сети PROFIBUS.

6. Рекомендации по выбору и меры предосторожности

При выборе и эксплуатации модуля PROSOFT MVI56-MBP учитывайте следующие аспекты:

1. Версия прошивки: При заказе PROSOFT MVI56-MBP уточняйте версию прошивки (Firmware). Она должна соответствовать версии вашего контроллера ControlLogix и совместима с используемой версией RSLogix/Studio 5000.

2. GSD-файлы: При настройке убедитесь, что у вас есть актуальные GSD-файлы для всех подключаемых ведомых устройств PROFIBUS. Их необходимо загрузить в конфигуратор модуля MVI56-MBP.

3. Адресация в контроллере: При программировании в RSLogix/Studio 5000 правильно настройте область памяти для обмена данными с модулем PROSOFT MVI56-MBP в соответствии с документацией ProSoft.

4. Оригинальность: Приобретайте оборудование у авторизованных дистрибьюторов ProSoft Technology. Проверяйте наличие заводской упаковки, документации и четкость маркировки PROSOFT MVI56-MBP для исключения риска приобретения контрафактной или восстановленной продукции.
