Описание продукта

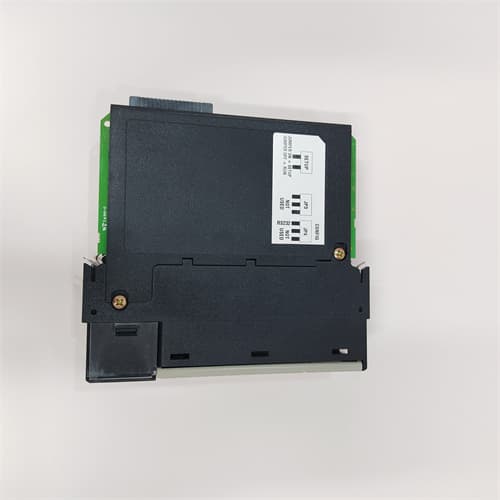

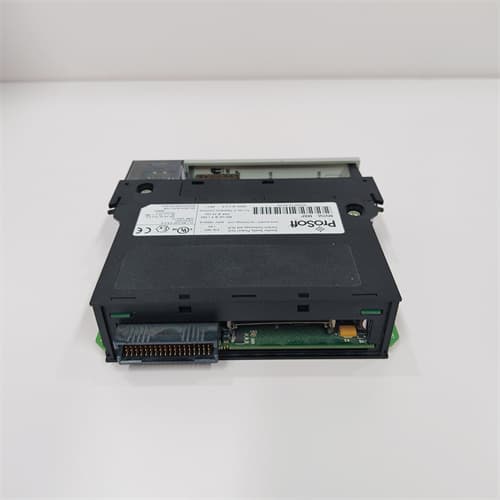

Коммуникационный модуль PROSOFT MVI56-MBP представляет собой интеллектуальный платформенно-независимый контроллер (Communication Co-Processor), выполненный в форм-факторе для установки в шасси контроллеров Allen-Bradley ControlLogix. Его ключевая задача — обеспечить высокоскоростной обмен данными между системой управления на базе ПЛК ControlLogix и устройствами, использующими протокол Modbus Plus (MB+). Модуль PROSOFT MVI56-MBP функционирует как активный узел в сети Modbus Plus, выполняя роль шлюза (мастера или ведомого), что позволяет легко интегрировать устаревшее оборудование (например, PACSystems, Quantum, Modicon) в современную архитектуру Rockwell Automation. Выбор решения PROSOFT MVI56-MBP обеспечивает надежный мост между двумя мирами, значительно упрощая модернизацию и расширение систем. Успешная интеграция невозможна без правильной конфигурации модуля MVI56-MBP.

Технические параметры

• Форм-фактор: Модуль для шасси ControlLogix (1756).

• Целевая сеть/протокол: Modbus Plus (MB+).

• Скорость обмена в сети MB+: 1 Мбит/с.

• Интерфейс подключения к сети MB+: Специализированный 9-контактный D-Sub разъем.

• Поддерживаемые функции Modbus: Чтение/запись регистров, работа в режимах Master (опрос) и Slave (предоставление данных).

• Связь с CPU ControlLogix: Осуществляется через backplane шасси с использованием производительного механизма обмена сообщениями (MSG) или прямого маппирования данных в теги контроллера.

• Потребляемая мощность: Требует питания от backplane шасси, необходимо проверять нагрузочную способность блока питания.

• Конфигурирование: С помощью специализированного ПО ProSoft Configuration Builder (PCB).

Преимущества и особенности
Основное преимущество модуля PROSOFT MVI56-MBP — это его «прозрачность» и автономность. Он разгружает основной процессор ControlLogix, самостоятельно управляя всеми аспектами протокола Modbus Plus. Модуль поддерживает расширенную диагностику как своей работы, так и состояния сети MB+, что упрощает поиск и устранение неисправностей. Его аппаратная реализация обеспечивает высокую надежность и детерминированность обмена данными, критически важную для систем управления в реальном времени. Решение от ProSoft является де-факто стандартом для такого рода интеграции.

Примеры применения в различных областях

• Водоподготовка и водоочистка: Интеграция старых контроллеров Modicon (с сетью MB+), управляющих дозаторами, фильтрами и насосами, с новой системой SCADA на базе Rockwell.

• Нефтегазовая промышленность: Подключение систем телеметрии или анализаторов газа с интерфейсом Modbus Plus к главной системе управления установкой (ControlLogix).

• Производство: Объединение участков автоматизации на разных протоколах в рамках модернизации производства без полной замены исправного оборудования.

• Энергетика: Опрос данных с электронных счетчиков или релейных защит, поддерживающих протокол Modbus Plus.

Сравнение с аналогами
Прямыми аналогами являются другие шлюзы Modbus Plus, например, от производителей like Communica или Hardware. Однако ключевое отличие PROSOFT MVI56-MBP — это его глубокая и официально поддерживаемая интеграция в экосистему ControlLogix. В качестве альтернативы можно рассматривать:

1. Программные шлюзы на ПК: Менее надежны, требуют отдельного оборудования и не являются детерминированными.

2. Универсальные шлюзы сторонних производителей: Могут иметь ограниченную функциональность, худшую поддержку и сложности с интеграцией в Studio 5000.

3. Замена всего оборудования: Самый дорогой и трудоемкий вариант.
   Модуль MVI56-MBP предлагает оптимальный баланс стоимости, надежности и простоты интеграции.

Рекомендации по выбору и меры предосторожности

1. Проверка сетевой топологии MB+: Определите, будет ли модуль работать как Master (опрос других устройств) или Slave. Для работы в сети MB+ необходим правильный выбор и настройка терминаторов.

2. Требования к питанию шасси: Убедитесь, что блок питания шасси ControlLogix имеет достаточный запас по току для установки этого дополнительного модуля.

3. Конфигурационное ПО: Для настройки модуля PROSOFT MVI56-MBP обязательна лицензия на программное обеспечение ProSoft Configuration Builder. Планируйте его приобретение.

4. Адресация в сети MB+: Каждому устройству, включая модуль PROSOFT MVI56-MBP, в сети Modbus Plus должен быть назначен уникальный числовой адрес.

5. Резервирование связи: Для критических применений рассмотрите возможность установки резервного модуля.

6. Документация и поддержка: Вся техническая документация и файлы конфигурации должны храниться в соответствии с регламентом. Использование оригинального модуля обеспечивает доступ к технической поддержке Rockwell Automation.
