Технические характеристики

1. Питание

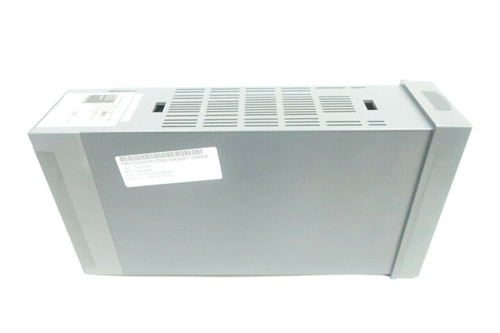

   Модуль YS1700 - 000/A34 работает от 24 В DC. Средняя потребляемая мощность составляет около 5 - 7 Вт, что делает его энергоэффективным для длительной работы в промышленных условиях.
2. Входы и выходы
• Имеет 6 аналоговых входов, которые могут принимать сигналы в диапазонах 0 - 10 В или 4 - 20 мА. Это позволяет подключать аналоговые датчики, такие как датчики температуры, давления и влажности.
• Также имеет 3 аналоговых выходов, способных выдавать сигналы в тех же диапазонах для управления исполнительными механизмами, например, регулируемыми клапанами или двигателями. Точность преобразования аналоговых сигналов составляет ±0,15%.
• 8 цифровых входов, которые могут принимать сигналы от конечных выключателей, датчиков наличия и других цифровых устройments.
• 4 цифровых выходов для управления реле, соленоидными клапанами и лампами индикации. Каждый цифровой выход имеет токовую нагрузку до 0,5 А.
3. Скорость обработки
   Модуль способен обрабатывать входные сигналы с частотой до 350 Гц, что обеспечивает быстрый отклик на изменения в системе и управление в режиме реального времени.
4. Интерфейс связи
   Поддерживает протокол Modbus RTU по интерфейсу RS - 485. Это позволяет легко интегрировать модуль в существующие промышленные сети и обмениваться данными с контроллерами PLC и другими устройствами.
5. Рабочие условия
   Модуль может работать в температурном диапазоне от - 10°C до 50°C и относительной влажности от 10% до 90% (без конденсации), что делает его пригодным для использования в различных промышленных и складских условиях.

Применение

1. Промышленная автоматизация
   В небольших и средних производственных предприятиях для контроля простых технологических процессов, таких как производство упаковочных материалов или мелкой механики.
2. Автоматизация зданий
   Для управления системами отопления, вентиляции и кондиционирования (HVAC) в офисных и коммерческих зданиях. Также может использоваться для контроля освещения и безопасности.
3. Транспорт и логистика
   В системах управления складами для контроля температуры, влажности и движения грузов на стеллажах и конвейерах.

Вес и размеры

1. Вес
   Приблизительно 0,7 кг, что облегчает установку и обслуживание модуля.
2. Размеры
   Компактный дизайн с размерами примерно 130 мм (длина) x 100 мм (ширина) x 40 мм (высота). Может быть легко установлен на панелях оборудования или в небольших шкафах управления.

Особенности

1. Комбинация аналоговых и цифровых входов/выходов
   Наличие как аналоговых, так и цифровых входов и выходов делает модуль гибким для решения различных задач автоматизации, позволяя подключать разные типы датчиков и управлять различными исполнительными механизмами.
2. Совместимость с Modbus RTU
   Поддержка этого протокола упрощает интеграцию модуля в существующие системы автоматизации, так как он широко распространен в промышленности.
3. Простота настройки
   Модуль имеет простой и понятный интерфейс настройки, что позволяет операторам быстро настроить его для работы.

Стабильность и надежность

1. Прочная конструкция
   Сборка из качественных компонентов и прочный корпус обеспечивают устойчивость к вибрациям, механическим воздействиям и электромагнитным помехам.
2. Защита от помех и перегрузок
   Встроенная защита от электромагнитных помех и перегрузок повышает надежность работы модуля и предотвращает его повреждение.
3. Долговременные испытания
   Модуль прошел длительные испытания в различных условиях, подтвердившие его стабильность и надежность на протяжении долгого времени.
