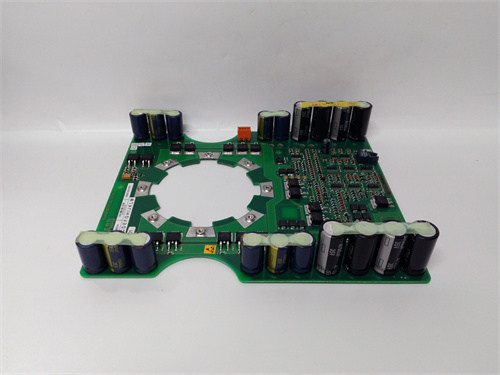

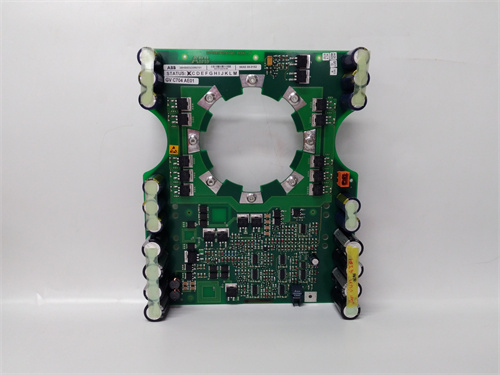

ABB GVC704AE01 5SHX1060H0001 3BHB003230R0101: Описание платы драйвера затвора и силового ключа

Комбинация компонентов ABB GVC704AE01 5SHX1060H0001 3BHB003230R0101 представляет собой критически важную силовую и управляющую сборку для высоковольтных преобразователей частоты серии ACS 5000 или аналогичных. В данном случае, 5SHX1060H0001 является силовым полупроводниковым модулем (вероятно, IGCT или высоковольтный IGBT), который выполняет функцию ключа, коммутирующего ток в силовой цепи инвертора. Модуль ABB GVC704AE01 — это плата драйвера затвора (Gate Driver Board), а код 3BHB003230R0101 часто соответствует внутреннему номеру заказа или специфической сборке. Плата GVC704AE01 обеспечивает управление, питание, защиту и диагностику для силового модуля, выступая интеллектуальным интерфейсом между системой управления преобразователем и мощным ключом. Без корректной работы этой связки невозможна работа всего привода. Полные электрические схемы и инструкции по обслуживанию для платы ABB GVC704AE01 и модуля 5SHX1060H0001 доступны по ссылке: [вставьте предоставленный вами URL-адрес продукта здесь].

Технические параметры и характеристики

• Тип компонентов: Плата драйвера затвора (GVC704AE01) и силовой полупроводниковый модуль (IGCT/IGBT, 5SHX1060H0001).

• Назначение силового модуля: Коммутация высоких напряжений (на уровне нескольких киловольт) и токов (сотни-тысячи ампер) в цепях инвертора или выпрямителя.

• Функции платы драйвера:

• Управление: Формирование мощных и точных импульсов для открытия/закрытия силового ключа.

• Гальваническая развязка: Обеспечение изоляции между низковольтной логикой управления и высоковольтной силовой частью.

• Защита: Мгновенное обнаружение и реакция на короткое замыкание, перегрузку по току, перегрев, ассиметрию напряжений. При аварии блокировка импульсов и подача сигнала в систему управления.

• Диагностика: Мониторинг состояния силового ключа и собственной работоспособности, передача статусов.

• Вторичное питание: Формирование необходимых напряжений для питания затвора и внутренней логики модуля.

• Совместимость: Предназначены для установки в строго определенные позиции в силовых шкафах преобразователей частоты среднего/высокого напряжения (например, ACS 5000, ACS 6000).

Преимущества и отличительные особенности

Использование оригинальных и согласованных компонентов ABB GVC704AE01 и 5SHX1060H0001 обеспечивает:

• Максимальную надежность и долговечность: Плата драйвера оптимизирована под конкретные динамические характеристики силового модуля, обеспечивая оптимальные режимы переключения и минимизируя электрические и тепловые нагрузки.

• Высокую скорость защиты: Встроенные в GVC704AE01 аппаратные цепи защиты реагируют на аварии (например, КЗ) за микросекунды, что предотвращает катастрофическое разрушение дорогостоящего силового модуля.

• Продвинутую диагностику: Возможность прогнозирования отказов и планирования технического обслуживания на основе данных, собираемых платой драйвера (температура, число циклов, история перегрузок).

• Ремонтопригодность: Возможность раздельной замены платы драйвера или силового модуля (хотя часто они меняются комплектом). Однако точная диагностика позволяет локализовать неисправность.

• Сохранение заводских характеристик: Гарантирует, что привод будет работать с заявленными КПД, коэффициентом мощности и низким уровнем гармоник.

Области применения и примеры использования

Данная силовая сборка применяется в высокомощных приводах для базовых отраслей промышленности:

• Горно-обогатительная и цементная промышленность: Приводы безредукторных шаровых и полусамоизмельчающих (SAG) мельниц, мощных дробилок.

• Металлургия: Главные приводы прокатных станов (клетей холодной и горячей прокатки), приводы моталок.

• Нефтегазовая промышленность: Главные приводы турбокомпрессоров нагнетательного газа, приводы насосов высокого давления для магистральных трубопроводов.

• Энергетика и испытательные стенды: Приводы синхронных компенсаторов, крупные вентиляторы главного проветривания, нагрузочные стенды.

Сравнение с аналогами других производителей

Прямыми аналогами являются силовые модули и платы драйверов для высоковольтных преобразователей других производителей:

• Siemens (Simodrive, Sinamics SL): Используют собственные силовые модули (IGBT или IGCT) и специализированные платы управления драйверами (Driver Units). Концепция аналогична, но компоненты невзаимозаменяемы.

• GE (General Electric): Приводы серии MV-7000 используют свою платформу силовых ключей и драйверов.

• Rockwell Automation (PowerFlex 7000): Также базируется на кастомизированных силовых сборках с собственными системами управления.

• TMEIC, Yaskawa: Имеют собственные разработки в этой области.
  Ключевое отличие компонентов ABB GVC704AE01 и 5SHX1060H0001 — их полная интеграция в архитектуру прямого управления моментом (DTC) ABB и экосистему диагностики DriveWindow/Drive composer. Замена на неоригинальные или несогласованные аналоги может привести к потере производительности, снижению надежности и нарушению гарантии.

Рекомендации по выбору и важные замечания

1. Точная идентификация: Коды 3BHB003230R0101 и 5SHX1060H0001 могут относиться к разным ревизиям и сборкам. При замене обязательно необходима сверка всех маркировок на вышедших из строя компонентах. Несовместимость может привести к мгновенному выходу из строя.

2. Комплексная диагностика: Отказ силового модуля почти всегда является следствием. При замене сборки GVC704AE01 / 5SHX1060H0001 необходимо найти и устранить первопричину: проверить датчики тока, цепи управления, систему охлаждения, сетевое напряжение.

3. Высококвалифицированный персонал: Работа с высоким напряжением смертельно опасна. Монтаж, требующий пайки, нанесения теплопроводной пасты и точного момента затяжки, должен проводиться обученными специалистами с соблюдением всех процедур LOTO (блокировка/маркировка).

4. Использование оригинальных запчастей: Для таких критичных компонентов использование неоригинальных аналогов несет крайне высокие риски. Рекомендована покупка у официальных дистрибьюторов ABB.

5. Процедура запуска: После замены обязательны проверка изоляции, выполнение процедур юстировки и тестовый запуск под контролем специализированного ПО для проверки симметрии напряжений и токов.
