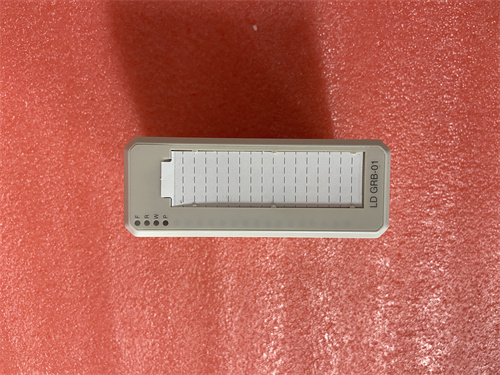

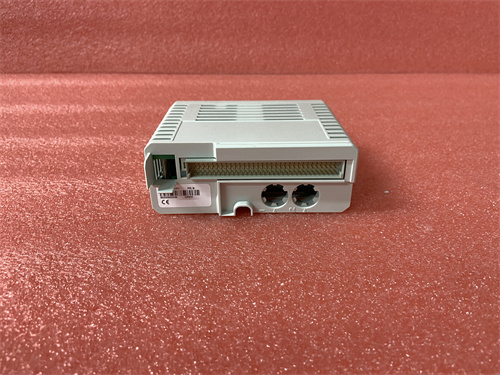

ABB LDGRB-01 3BSE013177R1: Описание релейного модуля вывода

Модуль ABB LDGRB-01 3BSE013177R1 является дискретным релейным выходным модулем для систем распределенного ввода-вывода S800 I/O, используемых в комплексе с контроллерами серии AC 800M в рамках платформы ABB System 800xA. Основная функция этого модуля — обеспечение гальванически развязанного интерфейса между низковольтной логикой контроллера и силовыми цепями управления полевыми устройствами. Модуль ABB LDGRB-01 преобразует логические сигналы «включено/выключено» от контроллера в физическое замыкание или размыкание контактов встроенных электромеханических реле, что позволяет управлять такими нагрузками, как соленоидные клапаны, контакторы пускателей двигателей, сигнальные лампы и другие исполнительные механизмы. Подробные схемы подключения и электрические характеристики для релейного модуля ABB LDGRB-01 3BSE013177R1 можно найти в официальной документации по ссылке: [вставьте предоставленный вами URL-адрес продукта здесь].

Технические параметры и характеристики

• Тип модуля: Дискретный (цифровой) релейный выходной модуль (Digital Output Module).

• Количество каналов: 8 независимых каналов с электромеханическими реле.

• Контакты реле: Каждое реле имеет переключающие контакты (форма C: общий, нормально разомкнутый, нормально замкнутый).

• Коммутационная способность контактов: Рассчитаны на коммутацию значительных нагрузок, например: 5 А при 250 В переменного тока или 5 А при 30 В постоянного тока (резистивная нагрузка). Точные значения указаны в спецификации.

• Напряжение питания катушки реле: Внутреннее, от логической части модуля. Отдельное внешнее питание для силовых цепей реле не требуется.

• Гальваническая развязка: Полная развязка между логической стороной (шина S800) и силовыми контактами реле, а также между самими каналами.

• Индикация: Светодиодный индикатор состояния (включено/выключено) для каждого канала.

• Совместимость: Устанавливается в крейты серии S800 I/O и управляется контроллерами AC 800M через внутреннюю шину.

Преимущества и отличительные особенности

Релейный модуль ABB LDGRB-01 предлагает ряд преимуществ для управления силовыми нагрузками:

• Универсальность и простота интеграции: Благодаря электромеханическим реле, модуль может коммутировать как цепи постоянного, так и переменного тока широкого диапазона напряжений без необходимости в дополнительных внешних промежуточных реле.

• Надежная гальваническая развязка: Механические реле обеспечивают полную изоляцию между чувствительной электроникой контроллера и потенциально «шумными» или высоковольтными силовыми цепями, защищая систему от помех и перенапряжений.

• Визуальная индикация и диагностика: Наличие светодиодов позволяет оперативно визуально контролировать состояние выходов непосредственно на модуле, что упрощает поиск неисправностей.

• Прочность и долгий срок службы: Электромеханические реле промышленного класса рассчитаны на большое количество циклов переклюения в тяжелых условиях.

• Горячая замена: Модуль поддерживает замену в работающей системе (при соблюдении условий безопасности и процедур).

Области применения и примеры использования

Модуль ABB LDGRB-01 широко применяется для управления исполнительными устройствами в различных отраслях:

• Водоочистка и водоподготовка: Управление задвижками и соленоидными клапанами, пуск/останов насосов, включение аэраторов.

• Нефтегазовая промышленность: Управление запорной арматурой на вспомогательных линиях, сигнализация, запуск дренажных насосов.

• Энергетика: Коммутация цепей управления вспомогательными механизмами котло-турбинного цеха (вентиляторы, маслонасосы).

• Общепромышленная автоматизация (OEM): Управление цилиндрами, двигателями, освещением и сигнализацией на производственных линиях и станках.

Сравнение с аналогами других производителей

Прямыми аналогами модуля ABB LDGRB-01 являются 8-канальные релейные выходные модули других производителей распределенных систем ввода-вывода:

• Siemens ET 200S / ET 200SP (релейные модули): Например, модуль 4DO Relay x 24..230VAC/DC. Концепция идентична, но отличается форм-фактор, протокол обмена (PROFIBUS/PROFINET) и среда конфигурации (TIA Portal).

• Rockwell Automation Point I/O (релейные карты): Серия 1734-OW4 или аналоги. Работают в сетях EtherNet/IP, конфигурируются в Studio 5000.

• Emerson (ранее GE) PACSystems RX3i: Релейные модули серии IC693. Работают в своей архитектуре.

• WAGO, Phoenix Contact: Предлагают универсальные релейные модули для своих модульных систем ввода-вывода, которые могут быть интегрированы через различные полевые шины.
  Ключевое отличие модуля ABB LDGRB-01 3BSE013177R1 — это его полная и оптимизированная интеграция в экосистему ABB System 800xA и S800 I/O, обеспечивающая единую среду инжиниринга, диагностики и высокую надежность в рамках этой платформы.

Рекомендации по выбору и важные замечания

1. Расчет нагрузки: Никогда не превышайте коммутационную способность контактов реле, указанную в спецификации для LDGRB-01. Особенно важно учитывать характер нагрузки (резистивная, индуктивная, ламповая) и пусковые токи. Для индуктивных нагрузок (соленоиды, катушки контакторов) обязательна установка защитных элементов (варисторов, RC-цепей) непосредственно на нагрузке.

2. Выбор предохранителей: Каждый выходной канал должен быть защищен отдельным предохранителем, номинал которого соответствует току нагрузки и проводки.

3. Планирование ресурса реле: Для приложений с высокой частотой переключения (более нескольких раз в минуту) следует рассмотреть использование полупроводниковых (транзисторных) выходных модулей, так как электромеханические реле имеют ограниченный механический ресурс.

4. Монтаж и проводка: Силовые цепи, подключаемые к модулю LDGRB-01, должны быть проложены отдельно от слаботочных сигнальных и коммуникационных кабелей во избежание наводок.

5. Резервирование: Для повышения надежности критичных функций можно использовать схему с двумя параллельными реле на разных модулях или выбрать специализированные отказоустойчивые модули.
