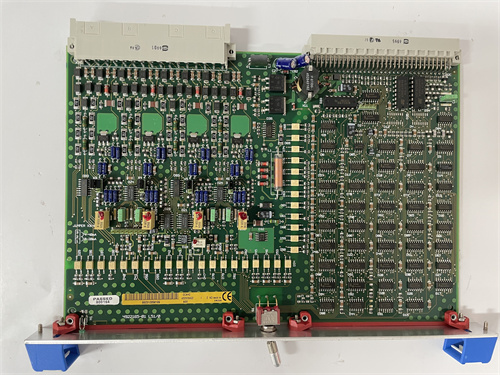

ABB CTB810,HN800 — это коммуникационный процессор для промышленных сетей.

Описание продукта
Модуль ABB CTB810,HN800 представляет собой высокопроизводительный коммуникационный процессор или сетевой мост (Network Bridge), разработанный для систем управления ABB Ability™ System 800xA. Этот модуль, где CTB810 обозначает тип устройства, а HN800 указывает на конкретную версию или аппаратную ревизию, выполняет критически важную функцию связующего звена между различными сегментами сети управления. Основная задача модуля ABB CTB810,HN800 — обеспечить надежную, детерминированную и безопасную передачу данных между контроллерами AC 800M, рабочими станциями операторов, серверами системы 800xA и другими сетевыми устройствами. Установка и корректная настройка модуля CTB810,HN800 является фундаментом для построения отказоустойчивой и высокопроизводительной сетевой инфраструктуры АСУ ТП. Этот компонент обеспечивает необходимую пропускную способность и сегментацию трафика, что особенно важно для крупных распределенных объектов. Выбор оригинального модуля ABB CTB810,HN800 гарантирует полную совместимость и поддержку со стороны производителя.

Технические параметры

• Тип устройства: Коммуникационный процессор / сетевой мост для System 800xA.

• Сетевые интерфейсы: Оснащен несколькими портами Ethernet (обычно медными 10/100/1000 Мбит/с и оптическими SFP), предназначенными для подключения к различным сетевым кольцам (Control Network, Plant Network) или для создания резервированных соединений.

• Функции: Маршрутизация и фильтрация сетевых пакетов, поддержка протоколов промышленного Ethernet, обеспечение отказоустойчивости (например, использование протокола Rapid Spanning Tree Protocol - RSTP или проприетарных решений ABB).

• Резервирование: Поддержка резервированных источников питания и резервированных сетевых соединений для обеспечения максимальной доступности.

• Управление: Настраивается и конфигурируется с помощью специализированного программного обеспечения ABB (входящего в состав System 800xA Engineering).

• Безопасность: Реализует функции сегментации сети, что является базовым элементом концепции кибербезопасности, изолируя критический управляющий трафик от других сетей предприятия.

Преимущества и особенности
Главное преимущество коммуникационного процессора ABB CTB810,HN800 — это его глубокая интеграция с архитектурой System 800xA, обеспечивающая предсказуемую и надежную работу в реальном времени. Модуль спроектирован для работы в жестких промышленных условиях с расширенным температурным диапазоном. Он играет ключевую роль в построении отказоустойчивых сетевых топологий (например, двойных или тройных колец), где выход из строя одного кабеля или порта не приводит к потере связи. Его аппаратная и программная оптимизация позволяет минимизировать задержки передачи данных (латентность) и дрожание (jitter), что критически важно для синхронизированных операций управления.

Примеры применения в различных областях

• Нефтегазовая промышленность: Организация связи между центральной диспетчерской и удаленными шкафами управления на распределенных технологических площадках (кустовые площадки, компрессорные станции) в рамках единой системы 800xA.

• Химическая промышленность: Построение сегментированной и резервированной сетевой инфраструктуры для объединения множества контроллеров, управляющих различными цехами крупного химического комплекса.

• Энергетика: Создание отдельного высоконадежного управляющего сетевого сегмента для системы управления энергоблоком, изолированного от общестанционной сети.

• Металлургия: Объединение в единую систему управления распределенных шкафов автоматизации, обслуживающих разные этапы технологической линии (агломашина, доменная печь, прокатный стан).

Сравнение с аналогами
Прямыми аналогами являются промышленные управляемые коммутаторы (Industrial Managed Switches) и сетевые мосты других производителей:

• Siemens: Коммутаторы серии SCALANCE X (например, SCALANCE XR-500) для систем PCS 7.

• Cisco: Промышленные коммутаторы серии Industrial Ethernet (IE).

• Rockwell Automation: Стратикс-коммутаторы (Stratix) для архитектуры Integrated Architecture.

• Hirschmann (Belden): Коммутаторы серии Octopus и MACH.
  Ключевое отличие модуля ABB CTB810,HN800 заключается в том, что он является не просто стандартным управляемым коммутатором, а специализированным сетевым компонентом системы 800xA. Его конфигурация, диагностика и управление жизненным циклом глубоко интегрированы в инженерную среду System 800xA, что обеспечивает более высокий уровень управляемости и предсказуемости для конкретной системы управления.

Рекомендации по выбору и меры предосторожности

1. Проектирование сетевой архитектуры: Выбор и размещение модулей ABB CTB810,HN800 должны быть частью общего проекта сетевой инфраструктуры АСУ ТП, учитывающего требования к пропускной способности, резервированию и времени отклика.

2. Резервирование: Для критически важных сетевых сегментов всегда применяйте резервированную конфигурацию (двойное кольцо, резервные блоки питания).

3. Конфигурация и настройка: Настройку параметров (VLAN, QoS, RSTP) должен выполнять сетевой инженер, тесно сотрудничающий с инженерами по автоматизации и понимающий особенности трафика System 800xA.

4. Кибербезопасность: В обязательном порядке должны быть настроены и активированы все доступные функции безопасности: отключение неиспользуемых портов, настройка списков контроля доступа (ACL), использование сложных паролей, регулярное обновление firmware.

5. Физический монтаж: Обеспечьте правильные условия эксплуатации (температура, вибрация, пыль). Используйте кабели и коннекторы соответствующего качества, особенно для оптических линий.

6. Документация и поддержка: Приобретайте оборудование у официальных дистрибьюторов ABB. Тщательно документируйте физическую и логическую схему сети, IP-адресацию и конфигурацию каждого модуля ABB CTB810,HN800. Регулярно создавайте резервные копии конфигураций.
