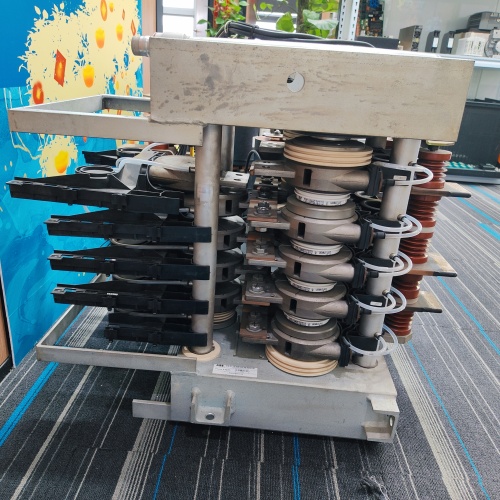

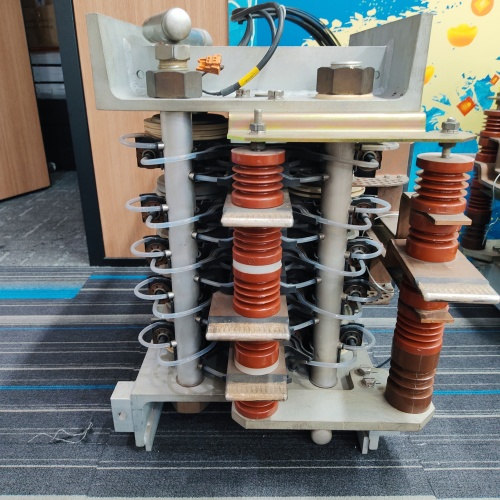

ABB S-073N 3BHB009884R0021: Описание вакуумного контактора

Изделие ABB S-073N 3BHB009884R0021 представляет собой вакуумный контактор, являющийся ключевым силовым коммутационным аппаратом в цепях управления среднего напряжения, а не модулем ПЛК в прямом смысле. Однако он является критически важным компонентом, часто управляемым выходными сигналами систем ПЛК или релейной защиты, в схемах пуска, останова и коммутации мощных двигателей или других нагрузок. Контактор ABB S-073N использует вакуумные дугогасительные камеры для коммутации тока, что обеспечивает высокую надежность, долгий срок службы и минимальное обслуживание по сравнению с воздушными контакторами. Модель S-073N определяет его номинальные характеристики, а код 3BHB009884R0021 является внутренним номером заказа или специфическим кодом исполнения ABB. Полные технические данные и электрические схемы для вакуумного контактора ABB S-073N 3BHB009884R0021 можно найти по ссылке: [вставьте предоставленный вами URL-адрес продукта здесь].

Технические параметры и характеристики

• Тип устройства: Вакуумный контактор переменного тока.

• Номинальное напряжение: Рассчитан на работу в сетях среднего напряжения, обычно 6 кВ или 10 кВ.

• Номинальный ток: Постоянный рабочий ток, например, 400 А, 630 А (зависит от конкретного типоисполнения S-073N).

• Коммутационная способность: Способен включать и отключать токи, включая пусковые токи двигателей и токи короткого замыкания (до определенного значения, указанного в спецификации).

• Управляющая катушка: Катушка электромагнитного привода, рассчитанная на стандартное напряжение управления, например, 110 В или 220 В постоянного тока, или 220 В переменного тока. Именно на эту катушку подается сигнал от выходного модуля ПЛК или промежуточного реле.

• Вспомогательные контакты: Наличие нормально разомкнутых (НО) и нормально замкнутых (НЗ) контактов для сигнализации положения в систему управления.

• Степень защиты: Корпус, как правило, имеет степень защиты IP20 или IP4X для внутренней установки в комплектные распределительные устройства (КРУ).

Преимущества и отличительные особенности

Вакуумный контактор ABB S-073N обладает рядом преимуществ для средневольтных применений:

• Высокая коммутационная износостойкость: Вакуумная камера обеспечивает огромный ресурс по числу включений-отключений (миллионы операций при номинальном токе) без деградации характеристик.

• Безопасность и надежность: Герметичная вакуумная дугогасительная камера исключает возникновение открытой электрической дуги, пожаробезопасна и нечувствительна к условиям окружающей среды (пыль, влажность).

• Компактность: При высокой коммутируемой мощности обладает относительно малыми габаритами по сравнению с воздушными или масляными аппаратами.

• Минимальное обслуживание: Не требует периодической проверки и замены контактов, регулировки дугогасительных камер.

• Быстродействие: Малое время срабатывания, что важно для систем автоматического повторного включения (АПВ) и защит.

Области применения и примеры использования

Контактор ABB S-073N широко применяется в промышленности для управления средневольтным оборудованием:

• Пуск и останов синхронных и асинхронных двигателей: Насосы, вентиляторы, компрессоры, дробилки на горно-обогатительных комбинатах, цементных заводах, нефтегазовых объектах.

• Коммутация цепей трансформаторов и конденсаторных батарей для компенсации реактивной мощности.

• Системы распределения электроэнергии: В качестве секционного или вводного выключателя в сетях 6-10 кВ (в схемах, не требующих отключения токов короткого замыкания, для чего используются вакуумные выключатели).

• Объекты энергетики: Вспомогательные системы электростанций.

Сравнение с аналогами других производителей

Прямыми аналогами контактора ABB S-073N являются вакуумные контакторы других мировых производителей:

• Siemens (Сименс) 3TL/3TF: Серия вакуумных контакторов для среднего напряжения. Конкурируют по техническим параметрам и надежности.

• Schneider Electric (Square D, Telemecanique): Предлагают серии контакторов, такие как MV, для аналогичных применений.

• Eaton, CG Power (BHEL): Имеют собственные линейки продуктов.

• Электромагнитные контакторы на меньшее напряжение (до 1000 В): Не являются аналогами, так как рассчитаны на другой класс напряжения и способ дугогашения. ABB S-073N — это аппарат для сетей 6/10 кВ.

• Вакуумные выключатели: Обладают функцией защиты от КЗ (содержат встроенные реле защиты), в то время как контактор S-073N предназначен в первую очередь для частых коммутаций под управлением внешней системы защиты.

Рекомендации по выбору и важные замечания

1. Согласование с защитной аппаратурой: ABB S-073N не отключает токи короткого замыкания. В цепи обязательно должен быть установлен последовательно с ним предохранитель или защитный выключатель (вакуумный, элегазовый), рассчитанный на отключение максимального тока КЗ в точке установки.

2. Выбор по току и напряжению: Номинал контактора S-073N должен быть выбран с запасом относительно рабочего тока двигателя/нагрузки с учетом пусковых режимов и условий окружающей температуры.

3. Управляющая цепь: Необходимо правильно подобрать питание катушки управления (напряжение, тип тока) и обеспечить его через соответствующий источник. Цепь управления должна быть защищена.

4. Механическая и электрическая блокировки: При использовании в схемах реверса или вводно-секционных аппаратах необходимо предусмотреть механические или электрические блокировки, предотвращающие одновременное включение.

5. Монтаж и заземление: Монтаж должен выполняться в соответствии с ПУЭ (Правилами устройства электроустановок). Корпус контактора и привод должны быть надежно заземлены.

6. Диагностика и обслуживание: Несмотря на низкие требования к обслуживанию, рекомендуется периодически проверять механизм привода, состояние вспомогательных контактов и сопротивление изоляции главной цепи.
