Описание продукта

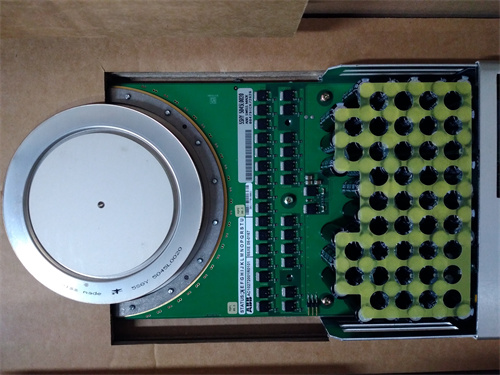

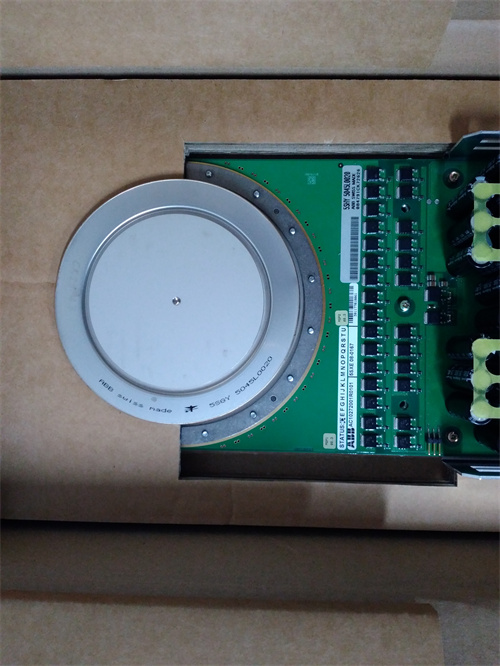

Тиристорный модуль ABB 5SHY5045L0020 представляет собой полностью управляемый полупроводниковый прибор, способный коммутировать очень высокие токи и напряжения. Он сконструирован по запатентованной технологии прессования, обеспечивающей отличный отвод тепла и высокую механическую прочность. Модуль 5SHY5045L0020 от ABB является частью модульной системы StakPak, что позволяет собирать из них компактные и надежные стеки (стопки) для многоуровневых преобразователей. Конструкция модуля ABB 5SHY5045L0020 обеспечивает возможность его быстрой замены в случае необходимости, минимизируя время простоя оборудования.

Технические параметры

• Тип прибора: Тиристор (GTO, IGCT или аналогичный, в зависимости от поколения серии).

• Максимальное повторяющееся напряжение в закрытом состоянии (VDRM): Обычно 4500 В или выше (точное значение требует уточнения в даташите для данной конкретной маркировки).

• Средний ток в открытом состоянии (ITAV): Рассчитан на работу с высокими токами, характерными для мегаваттных установок.

• Конструкция: Дисковая (прессованная) технология сборки.

• Монтаж: Предназначен для установки в силовой стек между теплоотводами под высокое давление.

• Охлаждение: Косвенное жидкостное охлаждение (как правило, вода или гликолевая смесь).

• Интерфейс управления: Встроенный или сопрягаемый драйвер для управления затвором/базой.

Преимущества и особенности

1. Высокая мощность: Способность работать при экстремально высоких напряжениях и токах делает его пригодным для тяжелой промышленности и энергетики.

2. Надежная прессованная конструкция: Отсутствие паяных соединений внутри модуля повышает стойкость к термоциклированию и увеличивает срок службы.

3. Эффективное охлаждение: Плоская конструкция и большая площадь контакта с теплоотводом обеспечивают отличный тепловой режим.

4. Модульность и масштабируемость: Система StakPak позволяет легко наращивать мощность преобразователя, добавляя необходимое количество модулей в стек.

5. Встроенная защита: Современные версии таких модулей часто интегрируются с интеллектуальными драйверами, обеспечивающими защиту от перегрузок по току, перенапряжений и проблем с управлением.

6. Проверенная надежность: Технология, лежащая в основе тиристорного модуля 5SHY5045L0020, десятилетиями используется в ответственных применениях по всему миру.

Примеры применения в различных отраслях

• Металлургия: Является сердцем мощных ЧРП для приводов прокатных станов, шахтных подъемников и вентиляторов главного проветривания.

• Горнодобывающая промышленность: Применяется в конвейерных системах большой протяженности и мельницах, где требуется плавное регулирование скорости с высоким моментом.

• Энергетика и сети: Ключевой компонент в статических компенсаторах реактивной мощности (SVC) и гибких системах передачи переменного тока (FACTS) для стабилизации сетей и повышения качества электроэнергии.

• Морская и оффшорная промышленность: Используется в системах электродвижения и распределения энергии на буровых платформах и судах.

• Испытательные стенды: Для создания мощных, но управляемых нагрузок и источников питания при испытании другого электрооборудования.

Сравнение с аналогами

По сравнению с классическими модулями на базе обычных тиристоров (SCR) или транзисторными модулями IGBT более низкого класса напряжения, силовой модуль ABB 5SHY5045L0020 предназначен для другого сегмента рынка — сверхвысоких мощностей (среднее и высокое напряжение). Его прямыми аналогами могут быть модули других производителей, таких как Infineon (Eupec), Mitsubishi Electric или Hitachi Energy, также предлагающих прессованные модули для напряжения в несколько киловольт. Конкурентным преимуществом модуля ABB StakPak 5SHY5045L0020 часто является оптимизированная система охлаждения и проверенная надежность в самых тяжелых условиях, а также глубокая интеграция с собственными драйверами и системами управления ABB.

Рекомендации по выбору и важные замечания

1. Точная спецификация: Для выбора критически важно использовать официальный даташит именно на маркировку 5SHY5045L0020, так как цифры в ней обозначают ключевые параметры напряжения и тока. Не полагайтесь на общие описания серии.

2. Система управления: Убедитесь в совместимости модуля с драйвером затвора (Gate Unit) и системой управления преобразователем. Часто они поставляются и настраиваются как комплексное решение.

3. Условия охлаждения: Требования к качеству охлаждающей жидкости, ее расходу и температуре должны строго соблюдаться. Неправильное охлаждение — основная причина выхода из строя.

4. Монтаж и затяжка: Монтаж в силовой стек требует специального инструмента и соблюдения точно указанного момента затяжки. Несоблюдение приводит к перегреву и разрушению.

5. Запас по параметрам: Всегда выбирайте модуль с запасом по напряжению и току относительно расчетных пиковых значений в вашей схеме.
