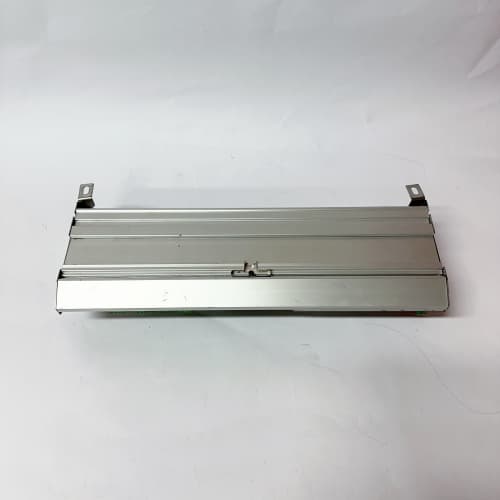

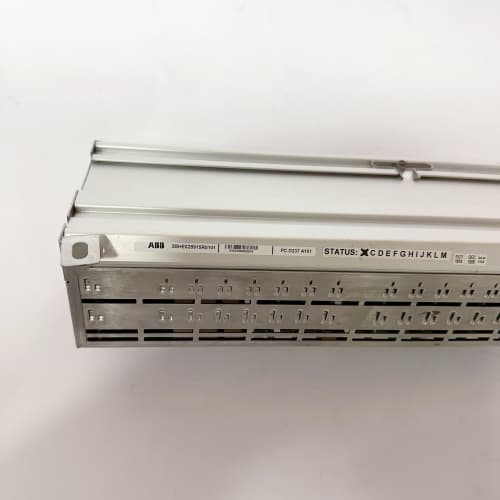

ABB PCD237A101 3BHE028915R0101 — Многофункциональное реле защиты и управления

Описание продукта: ABB PCD237A101 3BHE028915R0101

ABB PCD237A101 3BHE028915R0101 является высокоинтеллектуальным многофункциональным реле защиты, относящимся к серии Relion и группе устройств 237 от компании ABB. Этот продвинутый терминал защиты предназначен для комплексного управления, мониторинга и защиты линий электропередачи, кабелей, трансформаторов и шин в энергосистемах среднего и высокого напряжения. Модель PCD237A101, с каталожным кодом 3BHE028915R0101, сочетает в себе функции нескольких традиционных реле, предлагая единое, программируемое и коммуникационное решение. Устройство ABB PCD237A101 3BHE028915R0101 служит ключевым элементом цифровизации подстанций, обеспечивая не только базовую защиту от перегрузок и коротких замыканий, но и сложные логические функции, регистрацию событий (осциллографию) и интеграцию в системы SCADA через промышленные протоколы. Высокая надежность и функциональность делают этот терминал востребованным для современных энергетических объектов.

Параметры продукта

• Серия и тип: ABB Relion, серия 237 (защита линий и управление).

• Основные функции защиты: Дифференциальная защита (87L), дистанционная защита (21), направленная/ненаправленная максимальная токовая защита (67/50/51), защита от замыканий на землю (50N/51N, 67N), защита от перегрузки (49), АПВ (25).

• Измерения: Токи, напряжения, активная/реактивная мощность, частота, коэффициент мощности.

• Коммуникационные интерфейсы: Ethernet (IEC 61850, MMS, GOOSE, DNP3, Modbus TCP), последовательные порты (IEC 60870-5-103, Modbus RTU).

• Регистрация данных: Осциллограф (COMTRADE), регистратор событий.

• Логика управления: Встроенный программируемый логический контроллер (PLC согласно МЭК 61131-3) для реализации пользовательской логики управления.

• Питание: Опционально от источника постоянного или переменного тока.

• Стандарты и сертификаты: Соответствие МЭК 61850, МЭК 60255, стандартам EMC.

Преимущества и особенности

1. Многофункциональность и интеграция: Замена целого набора отдельных реле одним интеллектуальным устройством ABB PCD237A101, что экономит место в шкафу, упрощает монтаж и наладку.

2. Высокий уровень защиты: Наличие быстродействующей дифференциальной защиты и дистанционной защиты с несколькими зонами обеспечивает селективное и быстрое отключение повреждений.

3. Цифровая совместимость: Полная поддержка стандарта МЭК 61850, включая GOOSE для высокоскоростного обмена данными между устройствами, что является основой для цифровых подстанций.

4. Гибкость настройки: Широкие возможности конфигурации защитных функций и мощная встроенная логика (PLC) позволяют адаптировать устройство под специфические требования любого объекта.

5. Диагностика и анализ: Встроенные осциллограф и регистратор событий позволяют детально анализировать процессы в сети и причины срабатывания защит, сокращая время на поиск неисправностей.

Примеры применения в различных областях

• Распределительные сети и подстанции: Комплексная защита и управление фидерами (исходящими линиями) 6-35 кВ на городских и промышленных подстанциях.

• Промышленная энергетика: Защита вводных и секционных линий, а также основных кабельных соединений на крупных промышленных предприятиях (заводы, нефтеперерабатывающие комплексы).

• Распределенная генерация: Защита точек подключения к сети для солнечных парков, ветрогенераторов и когенерационных установок, требующая сложных функций синхронизации и контроля качества энергии.

• Инфраструктура: Управление энергоснабжением в аэропортах, на железнодорожных станциях, в больницах — объектах, где критически важна надежность электроснабжения.

Сравнение с аналогами конкурентов

В классе многофункциональных реле для распределительных сетей ABB PCD237A101 3BHE028915R0101 напрямую конкурирует с такими устройствами, как Siemens SIPROTEC 7SJ85 или Schneider Electric MiCOM P3. Ключевым преимуществом решения от ABB часто является глубокая интеграция в экосистему Relion и общая согласованность работы устройств разных серий (например, 237 для линий и 245 для трансформаторов) под единым инструментом конфигурации PCM600. Функционально они схожи, но различия могут заключаться в пользовательском интерфейсе, деталях реализации логики и наличии специфических защитных алгоритмов.

Рекомендации по выбору и меры предосторожности

1. Анализ требований к защите: Четко определите необходимые функции защиты (дифференциальная, дистанционная, максимальная токовая) и требуемые уставки для вашего объекта. Убедитесь, что PCD237A101 поддерживает все из них.

2. Схема коммуникаций: Планируйте архитектуру связи. Для современных цифровых подстанций обязательна поддержка МЭК 61850. Уточните необходимое количество интерфейсов Ethernet и поддержку нужных протоколов (GOOSE, MMS).

3. Конфигурация и программное обеспечение: Учтите, что для настройки и программирования устройства ABB PCD237A101 3BHE028915R0101 потребуется лицензионное ПО ABB PCM600 и соответствующий модуль конфигурации. Наличие квалифицированного инженера для работы с ним обязательно.

4. Координация защиты: Устройство должно быть правильно скоординировано по времени и току с защитами смежных участков сети (вышестоящими и нижестоящими).
