Описание продукта

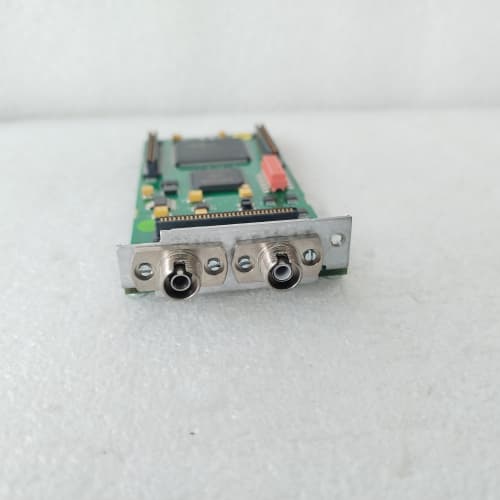

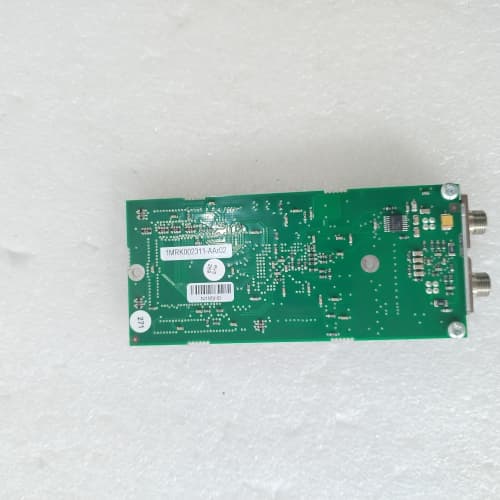

Коммуникационный модуль ABB 1MRK002122-ABR01 выполнен в компактном металлическом корпусе для монтажа в специализированные шасси терминалов защиты серии 500, 530 и 670, что обеспечивает надежное механическое и электрическое соединение с внутренней шиной терминала. Устройство имеет модульную конструкцию с возможностью быстрой замены в случае необходимости. На передней панели модуля расположены светодиодные индикаторы состояния каналов связи, активности передачи данных и диагностики, а также разъемы для подключения оптоволоконных или медных кабелей. Модель ABB 1MRK002122-ABR01 оснащена гальванической развязкой между внутренней логикой терминала и внешними линиями связи, что обеспечивает защиту от перенапряжений и помех, проникающих по линиям связи. Встроенная диагностика постоянно контролирует состояние каналов и качество принимаемого сигнала.

Технические параметры

• Тип устройства: Коммуникационный интерфейсный модуль для терминалов защиты ABB.

• Совместимость: Терминалы защиты серий REL, REC, RET (500, 530, 670).

• Поддерживаемые протоколы связи:

• IEC 60870-5-103;

• MODBUS RTU/ASCII;

• SPA-bus (протокол ABB);

• LON (опционально).

• Типы интерфейсов:

• Оптоволоконный (стекло/пластик) с разъемами ST или BFOC/2.5;

• Электрический RS-232;

• Электрический RS-485 (2- или 4-проводный).

• Количество каналов: 1 или 2 независимых канала (в зависимости от модификации).

• Скорость передачи данных: От 300 бит/с до 38.4 кбит/с (зависит от протокола и типа интерфейса).

• Дальность связи (оптоволокно): До 2000 м (многомодовое волокно), до 15 км (одномодовое волокно).

• Дальность связи (RS-485): До 1200 м (с терминальными резисторами).

• Дальность связи (RS-232): До 15 м.

• Гальваническая развязка: 2.5 кВ переменного тока между портами связи и внутренней логикой.

• Индикация: Светодиоды RX (прием), TX (передача), ERR (ошибка), RUN (работа).

• Диагностика: Контроль уровня сигнала, обнаружение ошибок четности, CRC-ошибок.

• Напряжение питания: 24-48 В постоянного тока (от внутренней шины терминала).

• Потребляемая мощность: Не более 3 Вт.

• Рабочая температура: От -40°C до +70°C.

• Температура хранения: От -40°C до +85°C.

• Относительная влажность: 5-95% (без конденсации).

• Степень защиты: IP20 (требуется установка в закрытый шкаф или ячейку КРУ).

• Сертификаты: CE, UL, CSA, соответствие стандартам МЭК для подстанционного оборудования.

Преимущества и особенности

Главное преимущество ABB 1MRK002122-ABR01 — это его специализация на подстанционных применениях и полная совместимость с широко распространенными терминалами защиты ABB. Модуль обеспечивает надежную интеграцию устройств защиты в АСУ ТП подстанций (SCADA). Ключевые особенности модели ABB 1MRK002122-ABR01 включают:

1. Поддержка нескольких промышленных протоколов, включая IEC 60870-5-103 — стандарт для подстанций.

2. Наличие оптоволоконных интерфейсов для организации связи на большие расстояния и защиты от электромагнитных помех.

3. Гальваническая развязка всех интерфейсов для защиты терминала от перенапряжений в линиях связи.

4. Простая конфигурация с помощью ПО CAP (Computer-Aided Protection) или через меню терминала.

5. Возможность горячей замены (в некоторых моделях терминалов).

6. Диагностика качества связи с выдачей сообщений в журнал событий терминала.

7. Широкий рабочий температурный диапазон, характерный для подстанционного оборудования.

8. Компактный размер, занимающий один слот в шасси терминала.
   Модуль ABB 1MRK002122-ABR01 является стандартным компонентом для организации связи в системах релейной защиты и автоматики подстанций.

Примеры применения

В электроэнергетике модуль ABB 1MRK002122-ABR01 используется для интеграции терминалов защиты в системы сбора данных и управления:

• Цифровые подстанции: Связь терминалов защиты с подстанционными контроллерами и серверами SCADA по протоколу IEC 60870-5-103.

• Распределительные сети: Сбор данных с терминалов защиты на распределительных подстанциях 6-35 кВ.

• Магистральные сети: Интеграция защит линий электропередачи (ВЛ) высокого напряжения в АСУ ТП.

• Генерация электроэнергии: Связь защит генераторов и трансформаторов на электростанциях с верхним уровнем АСУ ТП.

• Промышленные предприятия: Интеграция защит вводных и секционных выключателей на главных понизительных подстанциях (ГПП).

• Модернизация подстанций: Замена устаревших систем связи на современные цифровые интерфейсы.
  Благодаря своей надежности, ABB 1MRK002122-ABR01 является популярным выбором для интеграции защит ABB в АСУ ТП подстанций различного уровня напряжения.

Сравнение с конкурентами

Если сравнивать ABB 1MRK002122-ABR01 с аналогичными коммуникационными модулями других производителей, например, Siemens (серия RS-485/FO для SIPROTEC) или GE (серия Cコミュニケーション for UR), то продукт ABB выделяется своей глубокой интеграцией с терминалами защиты REL/REC/RET. Модель ABB 1MRK002122-ABR01 выигрывает за счет более широкого распространения протокола IEC 60870-5-103 именно в устройствах ABB и простоты настройки в среде CAP. Конкуренты могут предлагать поддержку более современных протоколов, таких как IEC 61850, в более новых модулях, но для унаследованных систем (legacy systems) модуль ABB 1MRK002122-ABR01 является оптимальным решением для поддержания работоспособности и модернизации.

Рекомендации по выбору и эксплуатации

При выборе ABB 1MRK002122-ABR01 необходимо убедиться, что модификация модуля (тип интерфейса, количество каналов, поддерживаемые протоколы) соответствует требованиям конкретного проекта. Важно проверить совместимость с конкретной моделью терминала защиты и версией его прошивки. Для обеспечения надежной работы модуля в течение всего срока службы рекомендуется:

1. При использовании оптоволоконных линий строго соблюдать требования к чистоте разъемов и минимальному радиусу изгиба кабеля.

2. Для электрических интерфейсов RS-485 использовать экранированную витую пару с волновым сопротивлением 120 Ом.

3. Правильно устанавливать терминальные резисторы на обоих концах линии RS-485.

4. Обеспечить надежное заземление экрана кабеля с одной стороны (обычно со стороны контроллера).

5. Избегать прокладки линий связи рядом с силовыми кабелями для исключения наводок.

6. При конфигурации модуля через ПО CAP проверять соответствие настроек протокола (скорость, четность, стоп-биты) настройкам master-устройства (SCADA-контроллера).

7. Регулярно проверять журнал событий терминала на наличие сообщений об ошибках связи.

8. При замене модуля убедиться, что новый модуль имеет ту же версию прошивки или совместимую версию.

9. Хранить резервные копии конфигурации модуля и терминала на надежных носителях.
   Соблюдение этих простых правил гарантирует, что ABB 1MRK002122-ABR01 будет безотказно выполнять свои функции на протяжении всего срока службы, обеспечивая надежную и стабильную связь между терминалами релейной защиты и системами верхнего уровня АСУ ТП подстанций, что критически важно для оперативного контроля и управления энергосистемой.
