Описание продукта

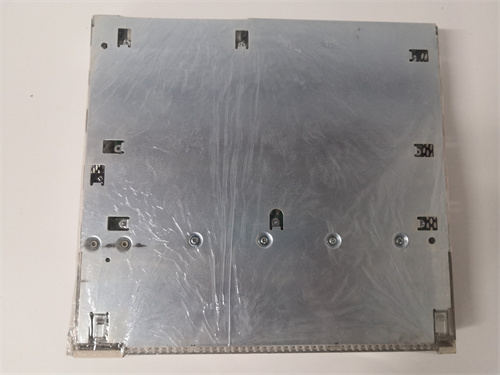

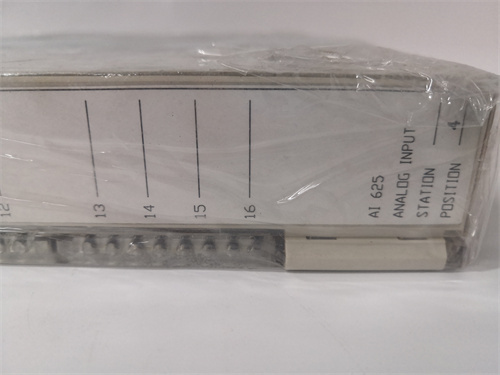

Модуль аналогового ввода ABB AI625 выполнен в компактном пластиковом корпусе для монтажа на DIN-рейку в составе модульной системы S800 I/O, что обеспечивает простую интеграцию в существующие шкафы управления. Устройство имеет модульную конструкцию с возможностью горячей замены без отключения питания всей системы, что критически важно для непрерывных производств. На передней панели модуля расположены светодиодные индикаторы состояния каналов, питания и диагностики, а также разъем для подключения внешних сигналов через клеммные блоки TU (Terminal Unit). Модель ABB AI625 оснащена гальванической развязкой по каждому каналу, что защищает внутреннюю шину контроллера от перенапряжений и помех со стороны полевых цепей. Встроенная диагностика постоянно контролирует состояние входных цепей, включая обнаружение обрывов и коротких замыканий.

Технические параметры

• Тип устройства: Модуль аналогового ввода для систем S800 I/O.

• Количество каналов: 8 аналоговых входов (дифференциальные или с общим проводом, программно-конфигурируемые).

• Типы входных сигналов:

• 4-20 мА (активный/пассивный);

• 0-20 мА;

• ±10 В, 0-10 В, ±5 В, 0-5 В;

• Pt100 (термометры сопротивления) — с внешним резистором;

• Термопары (типы J, K, T) — с внешней компенсацией.

• Разрешение АЦП: 15 бит + знак.

• Основная погрешность: Не более ±0.1% от диапазона (при 25°C).

• Температурный дрейф: ±50 ppm/°C.

• Гальваническая развязка: 500 В переменного тока между каналами и внутренней шиной; между группами каналов.

• Диагностика: Обнаружение обрыва линии и короткого замыкания для каждого канала (для сигналов 4-20 мА).

• Входной импеданс:

• Для токовых сигналов: 50 Ом (с внешним резистором);

• Для сигналов напряжения: >1 МОм.

• Подавление помех: 60 дБ на 50/60 Гц (встроенный фильтр).

• Время преобразования: 10 мс на канал (типовое значение).

• Обновление данных: Циклическое сканирование всех каналов.

• Напряжение питания: 24 В постоянного тока (от внутренней шины S800).

• Потребляемая мощность: Не более 2 Вт.

• Рабочая температура: От -25°C до +70°C.

• Температура хранения: От -40°C до +85°C.

• Относительная влажность: 5-95% (без конденсации).

• Степень защиты: IP20 (требуется установка в закрытый шкаф управления).

• Подключение: Через клеммные блоки TU (Terminal Units) серий TU8xx.

• Совместимость: Контроллеры AC800M, AC700F, AC500 (через соответствующие интерфейсные модули).

• Сертификаты: CE, UL, CSA, ATEX (для установки в зоне 2), соответствие морским стандартам (DNV, GL).

Преимущества и особенности

Главное преимущество ABB AI625 — это его универсальность и высокая точность измерений, позволяющая использовать один модуль для подключения различных типов датчиков, что упрощает проектирование и сокращает номенклатуру запасных частей. Модуль обеспечивает надежный сбор данных в самых жестких промышленных условиях. Ключевые особенности модели ABB AI625 включают:

1. Возможность подключения как активных, так и пассивных датчиков 4-20 мА (с внешним питанием или без).

2. Программируемая конфигурация каждого канала индивидуально под требуемый тип сигнала.

3. Встроенная диагностика обрыва линии для токовых петель 4-20 мА.

4. "Горячая" замена (Hot Swap) без остановки технологического процесса.

5. Гальваническая развязка по каждому каналу для защиты от помех и перенапряжений.

6. Совместимость с широким спектром клеммных блоков TU для различных типов подключения (винтовые клеммы, разъемы, искробезопасные барьеры).

7. Высокая точность и стабильность в широком диапазоне температур.

8. Наличие светодиодной индикации состояния каждого канала для быстрой диагностики.
   Модуль ABB AI625 является стандартным решением для аналогового ввода в системах автоматизации на базе контроллеров ABB.

Примеры применения

В промышленной автоматизации модуль ABB AI625 используется для сбора аналоговых сигналов от различных датчиков в непрерывных и дискретных производствах:

• Нефтегазовая отрасль: Сбор данных с датчиков давления и температуры на трубопроводах, газораспределительных станциях, установках подготовки нефти и газа.

• Нефтепереработка: Измерение уровней и расходов в ректификационных колоннах, мониторинг температуры в реакторах каталитического крекинга.

• Химическая промышленность: Контроль давления и температуры в химических реакторах, измерение расхода реагентов.

• Энергетика: Сбор данных с датчиков на паровых турбинах, котлах, питательных насосах, системах водоподготовки.

• Металлургия: Мониторинг температурных режимов в плавильных печах, контроль давления в гидравлических системах прокатных станов.

• Целлюлозно-бумажная промышленность: Измерение давления и расхода в технологических потоках, контроль температуры в сушильных цилиндрах.

• Фармацевтика: Мониторинг параметров в биореакторах и чистых помещениях.

• Водоподготовка и водоснабжение: Контроль давления и уровня в резервуарах, измерение расхода воды.
  Благодаря своей надежности и точности, ABB AI625 является популярным выбором для широкого спектра применений в различных отраслях промышленности.

Сравнение с конкурентами

Если сравнивать ABB AI625 с аналогичными модулями аналогового ввода других производителей, например, Siemens (серия ET200M SM331) или Emerson (серия CHARM), то продукт ABB выделяется своей гибкостью конфигурации и простотой интеграции с контроллерами AC800M. Модель ABB AI625 выигрывает за счет более широкого диапазона рабочих температур и лучшей диагностики каналов. Конкуренты могут предлагать более высокую плотность каналов (например, 16 каналов на модуль) или поддержку более экзотических типов датчиков, но по соотношению цены, надежности и функциональности модуль ABB AI625 является одним из лучших в своем классе. Особенно он популярен в проектах, где требуется высокая надежность и простота обслуживания.

Рекомендации по выбору и эксплуатации

При выборе ABB AI625 необходимо убедиться, что количества каналов и типов входных сигналов достаточно для конкретного применения. Также важно правильно выбрать клеммный блок TU (например, TU810 для винтовых клемм, TU811 для разъемов, TU812 для искробезопасных цепей). Для обеспечения надежной работы модуля в течение всего срока службы рекомендуется:

1. Использовать экранированные кабели для всех полевых подключений, с обязательным заземлением экрана с одной стороны.

2. Для сигналов 4-20 мА от пассивных датчиков (двухпроводная схема) обязательно подавать внешнее питание 24 В через соответствующие цепи на клеммном блоке.

3. При работе с термопарами использовать специальные компенсационные провода и обеспечивать правильную компенсацию температуры холодного спая (либо внешнюю, либо через встроенный датчик на TU).

4. Для термометров сопротивления Pt100 использовать трехпроводную схему подключения для компенсации сопротивления проводов.

5. Обеспечить надежное заземление DIN-рейки и шасси S800 через PE-проводник.

6. При монтаже в шкафу управления обеспечить свободную циркуляцию воздуха для охлаждения модулей.

7. Регулярно проверять затяжку винтов на клеммных блоках TU для предотвращения перегревов и обрывов.

8. Выполнять периодическую калибровку модуля (рекомендуемый интервал — 1-2 года) для поддержания точности измерений.

9. При замене модуля в "горячем" режиме строго соблюдать последовательность действий, описанную в документации.
   Соблюдение этих простых правил гарантирует, что ABB AI625 будет безотказно выполнять свои функции на протяжении всего срока службы, обеспечивая точный и надежный сбор аналоговых данных от датчиков технологических процессов, что критически важно для стабильной и эффективной работы систем автоматизации в различных отраслях промышленности.
