Описание продукта

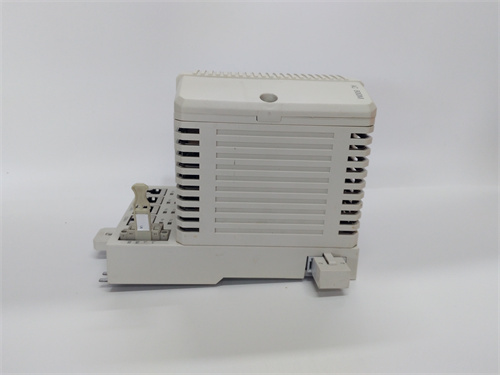

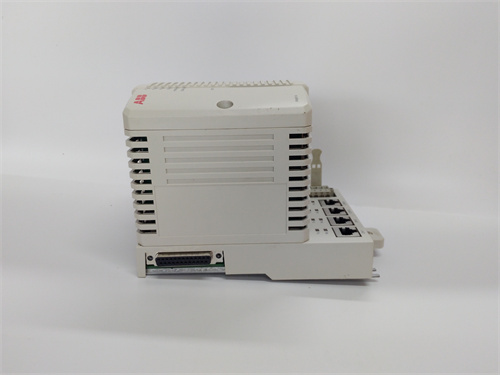

Процессорный модуль ABB PM861AK01 выполнен в прочном металлическом корпусе для монтажа в специализированные шасси серии AC800M, что обеспечивает надежное механическое и электрическое соединение с внутренней шиной контроллера. Устройство имеет модульную конструкцию с возможностью горячей замены без отключения питания всей системы при использовании в резервированных конфигурациях. На передней панели модуля расположены светодиодные индикаторы состояния процессора, активности связи, диагностики и питания, а также разъемы для подключения управляющей сети Ethernet и последовательного порта. Модель ABB PM861AK01 оснащена высокопроизводительным процессором и большим объемом оперативной памяти для выполнения сложных алгоритмов управления в реальном времени. Встроенная диагностика постоянно контролирует состояние процессора, памяти и линий связи.

Технические параметры

• Тип устройства: Процессорный модуль (CPU) для систем AC800M / 800xA.

• Процессор: Высокопроизводительный RISC-процессор (архитектура PowerPC).

• Тактовая частота: 133 МГц.

• Оперативная память (RAM): 32 МБ (с коррекцией ошибок ECC).

• Флэш-память: 16 МБ для хранения приложений и операционной системы.

• Энергонезависимая память: 256 КБ для хранения параметров и трендов.

• Сетевые интерфейсы: 2 независимых порта Ethernet (10/100 Мбит/с) для подключения к управляющим сетям (MB300, ControlNet).

• Последовательные порты: 1 порт RS-232C (для локального доступа и отладки).

• Поддерживаемые протоколы: MMS (Manufacturing Message Specification), MODBUS RTU/ASCII (через внешние модули), PROFIBUS DP (через внешние модули).

• Резервирование: Поддержка горячего резервирования (Redundant CPU) для повышения надежности (1:1 резервирование).

• Сторожевой таймер (Watchdog): Встроенный для контроля зависаний.

• Часы реального времени: С резервной батареей.

• Диагностика: Непрерывный самоконтроль процессора, памяти, сетевых интерфейсов, контроль температуры.

• Индикация: Светодиоды STATUS, ERROR, RUN, NET A/B ACT.

• Напряжение питания: 24 В постоянного тока (от шасси AC800M).

• Потребляемая мощность: Не более 8 Вт.

• Рабочая температура: От 0°C до +55°C.

• Температура хранения: От -40°C до +70°C.

• Относительная влажность: 5-95% (без конденсации).

• Степень защиты: IP20 (требуется установка в закрытый шкаф управления).

• Виброустойчивость: Соответствие IEC 60068-2-6.

• Программное обеспечение: Конфигурирование через Control Builder M или 800xA Engineering Workplace.

• Сертификаты: CE, UL, CSA, ATEX (для установки в зоне 2), соответствие морским стандартам (DNV, GL).

Преимущества и особенности

Главное преимущество ABB PM861AK01 — это его интеграция в экосистему 800xA, обеспечивающую единую среду разработки, мониторинга и управления для всего предприятия. Модуль гарантирует высокую производительность и надежность в самых ответственных применениях. Ключевые особенности модели ABB PM861AK01 включают:

1. Поддержка резервирования процессоров (1:1) для создания отказоустойчивых систем управления.

2. Два независимых Ethernet-порта для организации резервированных сетей управления (MB300, ControlNet).

3. Поддержка протокола MMS (MMS) для высокоскоростного обмена данными с серверами 800xA.

4. Встроенная память с коррекцией ошибок (ECC) для защиты от сбоев в условиях помех.

5. Возможность обновления прошивки через сеть без остановки контроллера.

6. "Горячая" замена (Hot Swap) в резервированных конфигурациях без остановки процесса.

7. Интеграция с модулями ввода/вывода серий S800, S900 через внутреннюю шину.

8. Поддержка языков программирования МЭК 61131-3 (LD, FBD, ST, IL, SFC).

9. Встроенная диагностика и самоконтроль с выдачей сообщений в систему.
   Модуль ABB PM861AK01 является "мозгом" системы управления AC800M, обеспечивая выполнение всех функций управления, регулирования и мониторинга.

Примеры применения

В промышленности модуль ABB PM861AK01 используется для управления различными технологическими процессами:

• Нефтепереработка: Управление установками атмосферной и вакуумной перегонки нефти, каталитического крекинга, риформинга, гидроочистки.

• Нефтегазовая отрасль: Управление газоперерабатывающими заводами, установками подготовки нефти и газа, компрессорными станциями.

• Химическая промышленность: Управление реакторами, колоннами синтеза, полимеризационными установками.

• Энергетика: Управление котлами и турбинами на тепловых электростанциях, системы автоматизации подстанций.

• Целлюлозно-бумажная промышленность: Управление бумагоделательными машинами, установками варки целлюлозы.

• Фармацевтика: Управление биореакторами и процессами ферментации.

• Металлургия: Управление доменными печами, конвертерами, прокатными станами.

• Водоподготовка и водоснабжение: Управление насосными станциями и очистными сооружениями.
  Благодаря своей надежности, ABB PM861AK01 является стандартным решением для управления непрерывными и дискретными процессами в различных отраслях промышленности по всему миру.

Сравнение с конкурентами

Если сравнивать ABB PM861AK01 с аналогичными контроллерами других производителей, например, Emerson (серия DeltaV), Honeywell (серия C200) или Siemens (серия PCS 7), то продукт ABB выделяется своей тесной интеграцией с системой 800xA и развитыми инструментами для управления процессами в реальном времени. Модель ABB PM861AK01 выигрывает за счет мощной диагностики, поддержки резервирования и широкого ассортимента совместимых модулей ввода/вывода S800. Конкуренты могут предлагать более современные интерфейсы связи (Profinet, EtherNet/IP) в новых моделях, но в экосистеме 800xA контроллер ABB PM861AK01 является проверенным и надежным решением. Особенно он популярен в проектах модернизации на предприятиях, уже использующих оборудование ABB.

Рекомендации по выбору и эксплуатации

При выборе ABB PM861AK01 необходимо убедиться, что модификация модуля (объем памяти, тактовая частота) соответствует требованиям конкретного приложения и сложности алгоритмов управления. Также важно проверить совместимость с используемыми модулями ввода/вывода и версией 800xA. Для обеспечения надежной работы модуля в течение всего срока службы рекомендуется:

1. Использовать резервирование процессоров (1:1) для критически важных применений, где недопустим останов процесса.

2. Обеспечить надежное заземление шасси и модуля через PE-проводник.

3. При конфигурации сети использовать резервированные Ethernet-коммутаторы и отдельные VLAN для трафика управления.

4. Регулярно создавать резервные копии конфигурации и прикладных программ на внешних носителях (в соответствии с процедурами ABB).

5. Обеспечить свободный доступ воздуха для охлаждения и поддержание температуры в шкафу управления в пределах рабочего диапазона.

6. Периодически проверять состояние резервной батареи часов реального времени и заменять ее при необходимости (рекомендуемый интервал — 3-5 лет).

7. При возникновении нештатных ситуаций анализировать журналы событий и диагностические сообщения в Control Builder или 800xA.

8. При замене модуля в "горячем" режиме строго соблюдать последовательность действий, описанную в документации, и использовать только оригинальные модули ABB.

9. Регулярно проверять обновления прошивки на сайте поддержки ABB и при необходимости обновлять модули с соблюдением процедур.

10. Обеспечить защиту от несанкционированного доступа к контроллеру через сеть (firewall, парольная защита, политики безопасности).
    Соблюдение этих простых правил гарантирует, что ABB PM861AK01 будет безотказно выполнять свои функции на протяжении всего срока службы, обеспечивая надежное и эффективное управление технологическими процессами, что критически важно для стабильной и безопасной работы промышленных предприятий.
