Описание продукта

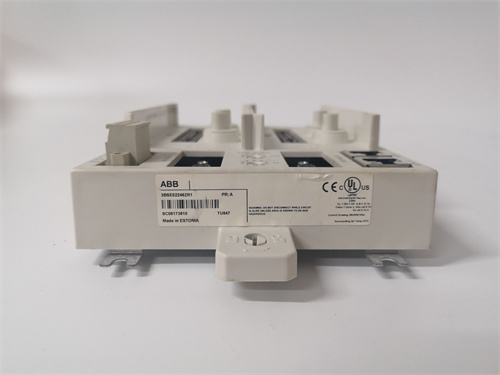

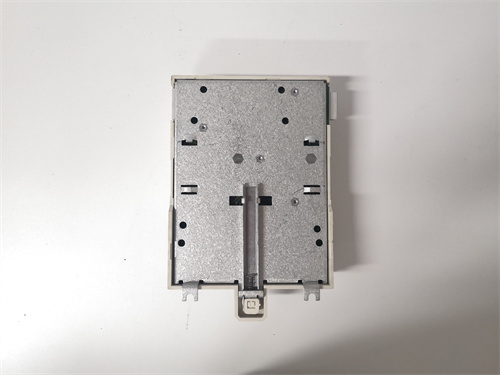

Терминальный блок ABB TU847 3BSE022462R1 выполнен в прочном пластиковом корпусе для монтажа на стандартную DIN-рейку в шкафу управления, что обеспечивает простую и надежную установку. Устройство имеет модульную конструкцию и предназначено для совместного использования с модулями ввода/вывода S800, которые устанавливаются непосредственно на терминальный блок сверху, образуя компактный и надежный узел. На корпусе терминального блока расположены винтовые клеммные колодки для подключения полевых проводов, а также разъемы для подключения внутренней шины питания и связи к соседним модулям. Модель ABB TU847 3BSE022462R1 оснащена защитой от перенапряжения и помех для полевых цепей, а также имеет встроенные цепи питания модулей. Конструкция обеспечивает возможность горячей замены модулей ввода/вывода без отключения питания всей системы.

Технические параметры

• Тип устройства: Терминальный блок для модулей ввода/вывода S800.

• Совместимые модули: Все модули ввода/вывода серии S800 (дискретные, аналоговые, счетные, импульсные).

• Количество подключаемых полевых цепей: До 16 пар (зависит от типа модуля).

• Тип подключения полевых проводов: Винтовые клеммные колодцы (сечение провода до 2.5 мм²).

• Внутренняя шина:

• Шина питания: +24 В постоянного тока (питание модулей).

• Шина связи: Последовательная шина для обмена данными с контроллером.

• Напряжение питания шины: 24 В постоянного тока (от внешнего источника питания).

• Максимальный ток шины питания: До 10 А (суммарно для всей цепочки модулей).

• Защита полевых цепей: Встроенные ограничительные резисторы для токовых сигналов, защитные диоды (в зависимости от типа модуля).

• Гальваническая развязка: Обеспечивается модулями ввода/вывода S800, установленными на TU.

• Индикация: Светодиодный индикатор наличия питания шины (опционально, на некоторых версиях).

• Рабочая температура: От -25°C до +70°C.

• Температура хранения: От -40°C до +85°C.

• Относительная влажность: 5-95% (без конденсации).

• Степень защиты: IP20 (требуется установка в закрытый шкаф управления).

• Монтаж: На DIN-рейку (35 мм).

• Подключение к соседним модулям: Через встроенные разъемы на боковых сторонах.

• Размеры (ШxВxГ): 140 мм x 115 мм x 55 мм (приблизительно).

• Вес: Около 0.2 кг.

• Сертификаты: CE, UL, CSA, ATEX (для установки в зоне 2), соответствие морским стандартам (DNV, GL).

Преимущества и особенности

Главное преимущество ABB TU847 3BSE022462R1 — это его роль в создании компактных и надежных узлов ввода/вывода, где модуль S800 устанавливается непосредственно на терминальный блок, что значительно упрощает монтаж и обслуживание. Терминальный блок обеспечивает чистое и организованное подключение полевых проводов. Ключевые особенности модели ABB TU847 3BSE022462R1 включают:

1. Простота монтажа — модули S800 просто "надеваются" на терминальный блок без использования инструментов.

2. Возможность горячей замены (Hot Swap) модулей ввода/вывода без остановки системы.

3. Удобные винтовые клеммные колодки для подключения полевых проводов сечением до 2.5 мм².

4. Встроенная шина питания и связи с возможностью соединения нескольких терминальных блоков в цепочку (до 12 модулей).

5. Компактная конструкция, экономящая место в шкафу управления.

6. Маркировка клемм для удобства подключения и обслуживания.

7. Совместимость со всеми модулями S800 (аналоговыми, дискретными, специальными).

8. Надежное крепление на DIN-рейку и возможность фиксации соседних блоков.
   Терминальный блок ABB TU847 3BSE022462R1 является основой для построения распределенных систем ввода/вывода на базе S800.

Примеры применения

В промышленной автоматизации терминальный блок ABB TU847 3BSE022462R1 используется для подключения полевых устройств к модулям ввода/вывода S800 в различных отраслях:

• Нефтегазовая отрасль: Подключение датчиков давления и температуры на трубопроводах и газораспределительных станциях к аналоговым модулям S800.

• Нефтепереработка: Соединение сигналов от уровнемеров и расходомеров на установках перегонки нефти.

• Химическая промышленность: Подключение датчиков и клапанов в реакторных установках.

• Энергетика: Соединение сигналов от датчиков на котлах и турбинах с модулями дискретного и аналогового ввода.

• Целлюлозно-бумажная промышленность: Подключение датчиков и исполнительных механизмов на бумагоделательных машинах.

• Металлургия: Соединение сигналов от датчиков температуры и давления в плавильных печах.

• Водоподготовка: Подключение датчиков уровня и расхода на насосных станциях.
  Благодаря своей универсальности, ABB TU847 3BSE022462R1 является стандартным компонентом для построения систем ввода/вывода на базе S800.

Сравнение с конкурентами

Если сравнивать ABB TU847 3BSE022462R1 с аналогичными терминальными блоками других производителей, например, Siemens (серия ET200M) или Emerson (серия CHARM), то продукт ABB выделяется своей простой и надежной конструкцией с прямым подключением модуля к терминальному блоку. Модель ABB TU847 3BSE022462R1 выигрывает за счет удобства обслуживания (горячая замена модулей без отключения проводов) и компактности. Конкуренты могут предлагать более высокую плотность каналов или встроенную диагностику в самом терминальном блоке, но по соотношению цены и надежности терминальный блок ABB TU847 3BSE022462R1 является одним из лучших в своем классе. Особенно он популярен в проектах, где важна простота монтажа и обслуживания.

Рекомендации по выбору и эксплуатации

При выборе ABB TU847 3BSE022462R1 необходимо убедиться, что он совместим с используемыми модулями ввода/вывода S800. Для большинства стандартных модулей используется универсальный TU847. Однако для некоторых специальных модулей (например, с искробезопасными барьерами) требуются специализированные терминальные блоки. Для обеспечения надежной работы терминального блока в течение всего срока службы рекомендуется:

1. При монтаже на DIN-рейку убедиться, что блок надежно защелкнут и зафиксирован.

2. Использовать провода соответствующего сечения (до 2.5 мм²) и качественно затягивать винты клемм для обеспечения надежного контакта.

3. Для аналоговых сигналов использовать экранированные кабели и подключать экран к заземлению через специальные клеммы (если предусмотрено).

4. Соблюдать полярность подключения питания шины 24 В.

5. При соединении нескольких терминальных блоков в цепочку убедиться, что суммарный ток потребления модулей не превышает максимальный ток шины питания (10 А).

6. Обеспечить надежное заземление DIN-рейки и шкафа управления.

7. Регулярно проверять затяжку винтов на клеммных колодках для предотвращения ослабления соединений из-за вибрации.

8. При замене модуля ввода/вывода убедиться, что он правильно установлен на терминальный блок и зафиксирован.

9. Использовать заглушки для незанятых слотов (модулей) для защиты внутренней шины от загрязнения.
