Описание продукта

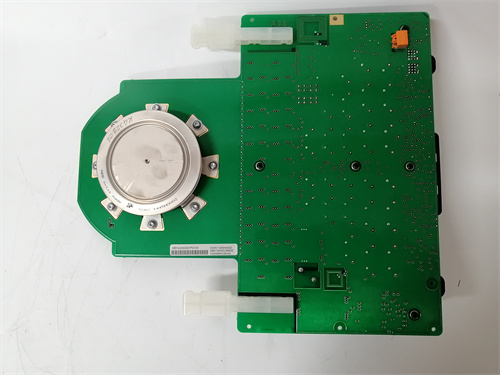

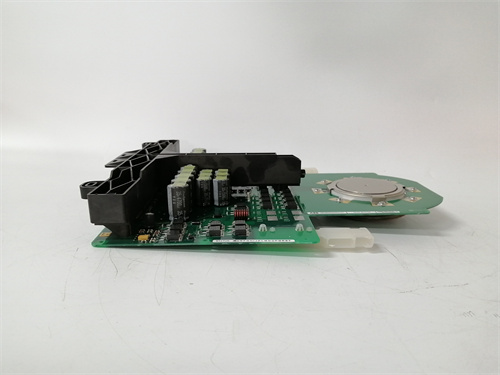

IGBT-модуль ABB 5SHX1445H0002 3BHL000387P0101 выполнен в прочном изолированном корпусе с мощными силовыми выводами для пайки или болтового крепления, предназначенном для установки на охлаждающие радиаторы в силовых шкафах преобразователей. Устройство имеет многослойную структуру с использованием технологии прессованного корпуса (press-pack) или стандартного модуля (в зависимости от модификации), обеспечивающей высокую устойчивость к термоциклированию и механическим нагрузкам. На корпусе модуля расположены силовые выводы (эмиттер, коллектор, затвор) и вспомогательные выводы для управления и диагностики. Модель ABB 5SHX1445H0002 3BHL000387P0101 содержит один или несколько IGBT-транзисторов с встречно-параллельными диодами, оптимизированных для работы на высокой частоте переключения. Встроенная конструкция обеспечивает низкие паразитные индуктивности и сопротивления.

Технические параметры

• Тип устройства: IGBT-модуль (Insulated Gate Bipolar Transistor).

• Конфигурация: Полумост (half-bridge) / одиночный ключ (зависит от модификации).

• Напряжение коллектор-эмиттер (Vces): 4500 В (4.5 кВ).

• Ток коллектора (Ic): 1445 А (при температуре корпуса 80°C).

• Импульсный ток коллектора (Icm): 2000 А (кратковременно).

• Напряжение насыщения коллектор-эмиттер (Vce sat): Типовое значение 3.5 В при номинальном токе.

• Время включения (ton): Менее 1.5 мкс.

• Время выключения (toff): Менее 4 мкс.

• Энергия переключения (Eon+Eoff): Оптимизирована для минимизации потерь.

• Диодные параметры:

• Обратное напряжение: 4500 В;

• Средний прямой ток диода: 1445 А;

• Время обратного восстановления (trr): Минимизировано для снижения потерь.

• Максимальная температура перехода (Tj max): 125°C или 150°C (зависит от технологии).

• Термическое сопротивление переход-корпус (Rthjc): Менее 0.02 К/Вт (типовое).

• Изоляция: 6.0 кВ переменного тока (между выводами и основанием).

• Технология: Прессованный корпус (press-pack) для повышенной надежности или стандартный модуль с основанием.

• Тип управления: Напряжение затвор-эмиттер (обычно ±15 В).

• Рабочая температура корпуса: От -40°C до +125°C.

• Температура хранения: От -40°C до +150°C.

• Монтаж: Болтовое крепление к охлаждающему радиатору с теплопроводящей пастой.

• Сертификаты: Соответствие стандартам IEC, UL.

Преимущества и особенности

Главное преимущество ABB 5SHX1445H0002 3BHL000387P0101 — это его исключительная мощность и надежность, необходимые для управления крупными электродвигателями и преобразования энергии в промышленных масштабах. Модуль обеспечивает высокую эффективность переключения при больших токах и напряжениях. Ключевые особенности модели ABB 5SHX1445H0002 3BHL000387P0101 включают:

1. Высокое рабочее напряжение (4500 В) для применения в средневольтовых преобразователях (2.3 кВ, 3.3 кВ, 4.16 кВ).

2. Огромный рабочий ток (1445 А), позволяющий управлять мощностью в несколько мегаватт.

3. Низкое напряжение насыщения (Vce sat), снижающее потери проводимости.

4. Оптимизированные характеристики переключения для минимизации потерь при работе на высокой частоте.

5. Встроенные встречно-параллельные диоды с быстрым восстановлением.

6. Технология press-pack (опционально) для обеспечения устойчивости к термоциклированию и режимам короткого замыкания.

7. Низкая паразитная индуктивность конструкции для чистого переключения.

8. Высокая надежность, подтвержденная испытаниями в жестких промышленных условиях.
   Модуль ABB 5SHX1445H0002 3BHL000387P0101 является ключевым компонентом для построения мощных преобразователей частоты ABB.

Примеры применения

В тяжелой промышленности модуль ABB 5SHX1445H0002 3BHL000387P0101 используется в высокомощных электроприводах и системах преобразования энергии:

• Металлургия: Приводы прокатных станов (обжимные, листовые, сортовые) мощностью до нескольких десятков мегаватт.

• Горнодобывающая промышленность: Приводы мельниц (шаровых, полусамоизмельчения), дробилок, конвейерных систем большой протяженности.

• Цементная промышленность: Приводы мощных вентиляторов и сырьевых мельниц.

• Нефтегазовая отрасль: Приводы газоперекачивающих агрегатов на магистральных газопроводах.

• Судостроение: Электрические двигатели гребных винтов (азиподы) на крупнотоннажных судах.

• Энергетика: Системы накопления энергии (ESS), статические компенсаторы реактивной мощности (STATCOM), преобразователи для ветрогенераторов.

• Железнодорожный транспорт: Тяговые преобразователи для электровозов и электропоездов.
  Благодаря своей мощности, ABB 5SHX1445H0002 3BHL000387P0101 позволяет создавать приводы для самых тяжелых условий эксплуатации.

Сравнение с конкурентами

Если сравнивать ABB 5SHX1445H0002 3BHL000387P0101 с аналогичными IGBT-модулями других производителей, например, Infineon (серия EconoDUAL или PrimePACK), Mitsubishi (серия LV100) или Fuji Electric, то продукт ABB выделяется своей специализацией на средневольтовых применениях и оптимизацией для работы в преобразователях собственного производства. Модель ABB 5SHX1445H0002 3BHL000387P0101 выигрывает за счет глубокой интеграции с системами управления ABB и проверенной надежности в тысячах установок по всему миру. Конкуренты могут предлагать модули с более высоким КПД или меньшими габаритами в низковольтном сегменте, но в классе высоковольтных IGBT для промышленных приводов ABB является одним из лидеров.

Рекомендации по выбору и эксплуатации

При выборе ABB 5SHX1445H0002 3BHL000387P0101 необходимо убедиться, что параметры модуля (напряжение, ток, конфигурация) соответствуют требованиям конкретного преобразователя и привода. Также важно правильно рассчитать систему охлаждения (радиатор, вентиляторы или жидкостное охлаждение) для отвода выделяемого тепла. Для обеспечения надежной работы модуля в течение всего срока службы рекомендуется:

1. Использовать только рекомендованные ABB драйверы затворов (gate drivers), обеспечивающие правильное управление и защиту.

2. Обеспечить идеальный тепловой контакт между модулем и охлаждающим радиатором с применением высококачественной термопасты.

3. Рассчитать систему охлаждения с запасом, чтобы температура перехода не превышала максимально допустимую даже при пиковых нагрузках.

4. При монтаже соблюдать требуемый момент затяжки болтов для обеспечения равномерного прижима.

5. Использовать шины с низкой индуктивностью для подключения к модулю.

6. Обеспечить защиту от перенапряжений и бросков тока на входе преобразователя.

7. Регулярно проверять состояние системы охлаждения (чистоту радиаторов, работу вентиляторов).

8. Контролировать температуру модуля с помощью встроенных датчиков (если имеются) и своевременно выявлять перегревы.

9. При возникновении нештатных ситуаций анализировать данные осциллографов для выявления причин пробоев или сбоев.

10. Хранить запасные модули в условиях, исключающих воздействие влаги и статического электричества.
    Соблюдение этих простых правил гарантирует, что ABB 5SHX1445H0002 3BHL000387P0101 будет безотказно выполнять свои функции на протяжении всего срока службы, обеспечивая надежное и эффективное преобразование энергии и управление мощными электроприводами в самых тяжелых условиях промышленности.
