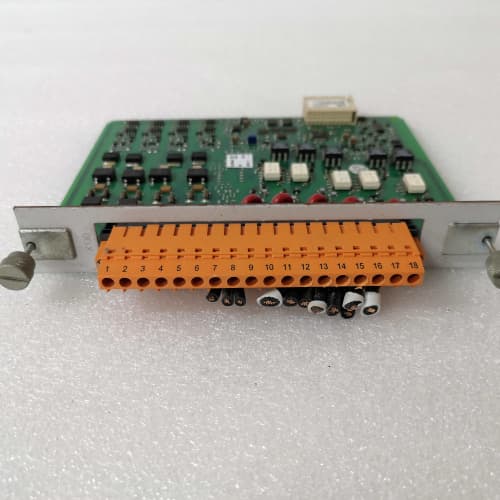

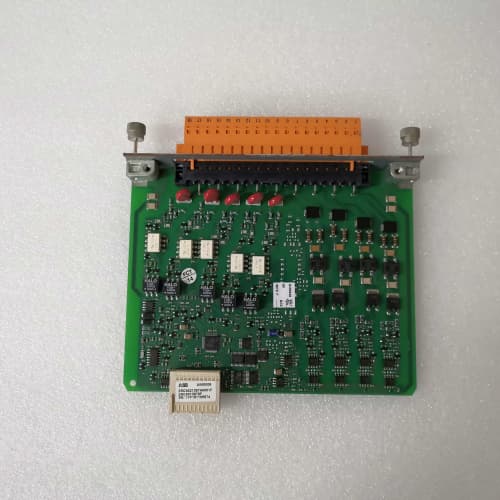

Обзор модуля ABB AIM0006 2RCA021397A0001F

Модуль ABB AIM0006 2RCA021397A0001F представляет собой специализированный компонент систем автоматизации и управления, выпускаемый компанией ABB. Данный модуль относится к линейке оборудования для систем управления технологическими процессами, в частности к серии продуктов, используемых в распределенных системах управления (РСУ) и системах ввода-вывода. Модель ABB AIM0006 2RCA021397A0001F чаще всего идентифицируется как модуль аналогового ввода (Analog Input Module), предназначенный для приема и обработки сигналов от различных аналоговых датчиков, используемых в промышленности. Это высокоточное устройство обеспечивает надежное сопряжение между полевым оборудованием и контроллером в системах автоматизации ABB. Более подробно с техническими характеристиками и вариантами исполнения модуля ABB AIM0006 2RCA021397A0001F можно ознакомиться по ссылке.

Технические характеристики

Модуль аналогового ввода ABB AIM0006 2RCA021397A0001F обладает следующими ключевыми техническими параметрами:

• Тип устройства: Модуль аналогового ввода для систем автоматизации ABB.

• Количество каналов: Многоканальная архитектура (типовые значения - 8 или 16 каналов).

• Типы входных сигналов:

• Унифицированные токовые сигналы 4-20 мА (с возможностью питания двухпроводных датчиков).

• Унифицированные сигналы напряжения 0-10 В, ±10 В.

• Сигналы от термопар (различных типов - J, K, T, E, R, S, B) с компенсацией холодного спая.

• Сигналы от термометров сопротивления (RTD - Pt100, Cu100, Ni100 и др.).

• Разрешение АЦП: Высокое разрешение (12-16 бит) для обеспечения точности измерений.

• Гальваническая развязка: Наличие гальванической развязки между каналами и внутренней шиной модуля, а также между группами каналов для защиты от помех и повышения безопасности.

• Диагностика: Встроенные функции диагностики (обрыв цепи, короткое замыкание, выход за пределы диапазона) с индикацией на лицевой панели и передачей диагностических сообщений в контроллер.

• Индикация: Светодиодные индикаторы на лицевой панели для отображения состояния каналов, наличия питания и диагностики.

• Питание: Требует внешнего источника питания 24 В DC или питается от внутренней шины шасси (зависит от конкретной модификации).

• Монтаж: Устанавливается в стандартное шасси систем ABB (например, S800 I/O или аналогичные).

Преимущества и особенности

Использование модуля аналогового ввода ABB AIM0006 2RCA021397A0001F в проектах автоматизации дает ряд преимуществ:

• Высокая точность: Высокое разрешение АЦП обеспечивает прецизионное измерение технологических параметров, что критически важно для точного управления процессами. Модуль ABB AIM0006 2RCA021397A0001F гарантирует, что данные от датчиков будут обработаны с минимальной погрешностью.

• Универсальность: Поддержка широкого спектра типов входных сигналов (ток, напряжение, термопары, RTD) позволяет использовать модуль ABB AIM0006 2RCA021397A0001F в различных применениях без необходимости замены оборудования. Конфигурация типа сигнала обычно выполняется программно или с помощью перемычек на плате. Подробности о настройке ABB AIM0006 2RCA021397A0001F доступны по ссылке.

• Надежность и помехозащищенность: Гальваническая развязка каналов защищает внутренние цепи контроллера от помех и переходных процессов, возникающих в полевых кабелях, что особенно важно для точных аналоговых измерений. Модуль ABB AIM0006 2RCA021397A0001F обеспечивает стабильную работу даже в условиях сильных электромагнитных помех.

• Диагностика: Встроенные функции диагностики позволяют оперативно выявлять проблемы с полевыми цепями (обрыв, короткое замыкание) и передавать эту информацию в систему управления для принятия соответствующих мер.

• Совместимость: Модуль ABB AIM0006 2RCA021397A0001F совместим с широким спектром контроллеров и систем автоматизации ABB, включая ранее рассмотренные ABB PM802F, ABB PCD235B1101 3BHE032025R1101 и другие компоненты платформ ABB.

Области применения и примеры использования

Модуль аналогового ввода ABB AIM0006 2RCA021397A0001F находит применение в различных отраслях промышленности, где требуется точное измерение непрерывных технологических параметров:

1. Нефтегазовая отрасль: Измерение давления и температуры в трубопроводах, уровня в резервуарах, расхода нефти и газа на установках подготовки нефти и газа (УПН, УПГ). Модуль ABB AIM0006 2RCA021397A0001F обеспечивает точный сбор этих данных для системы управления.

2. Нефтепереработка: Контроль температуры в реакторах и ректификационных колоннах, измерение давления и расхода сырья и продуктов на нефтеперерабатывающих заводах (НПЗ). Примеры применения ABB AIM0006 2RCA021397A0001F в нефтепереработке можно найти по ссылке.

3. Химическая промышленность: Измерение температуры, давления, уровня и pH в реакторах, контроль концентрации реагентов на химических производствах.

4. Энергетика: Контроль температуры пара и воды в котлах, измерение давления в трубопроводах на тепловых электростанциях (ТЭС, ТЭЦ).

5. Водоподготовка: Измерение уровня воды в резервуарах, давления в трубопроводах, расхода воды на фильтровальных станциях и очистных сооружениях.

Сравнение с аналогами

Сравним модуль аналогового ввода ABB AIM0006 2RCA021397A0001F с аналогичными решениями других производителей:

• С Siemens SM331 (для S7-300): Оба модуля выполняют схожие функции - обработку аналоговых сигналов. ABB AIM0006 2RCA021397A0001F предназначен для систем ABB (S800 I/O, AC800M и др.), в то время как SM331 - для S7-300. Оба обеспечивают высокую точность и диагностику, но выбор между ними диктуется используемой платформой контроллера.

• С Rockwell Automation 1756-IF8 (для ControlLogix): Оба модуля являются аналоговыми модулями ввода для своих платформ. ABB AIM0006 2RCA021397A0001F оптимизирован для работы с контроллерами ABB и обеспечивает глубокую интеграцию с экосистемой ABB.

• **С ранее рассмотренным ABB UAC389 HIEE410506P104: Оба модуля являются аналоговыми модулями ввода, но ABB AIM0006 2RCA021397A0001F может представлять собой более современную или специализированную серию модулей для систем S800 I/O или аналогичных платформ.

Рекомендации по выбору и эксплуатации

При работе с модулем аналогового ввода ABB AIM0006 2RCA021397A0001F необходимо учитывать следующие моменты:

• Проверка документации: Поскольку код ABB AIM0006 2RCA021397A0001F указывает на конкретную конфигурацию модуля, крайне важно ознакомиться с оригинальной документацией для точного определения технических характеристик (количество каналов, типы поддерживаемых сигналов и т.д.). Информация из документации доступна по ссылке.

• Совместимость с шасси и контроллером: Убедитесь, что модуль ABB AIM0006 2RCA021397A0001F совместим с используемым шасси (например, S800 I/O) и типом контроллера ABB.

• Конфигурация типа сигнала: Правильно настройте тип входного сигнала для каждого канала модуля ABB AIM0006 2RCA021397A0001F (в программном обеспечении или с помощью перемычек/DIP-переключателей). Неправильная настройка может привести к некорректным измерениям.

• Правильное подключение полевых цепей: Соблюдайте полярность при подключении датчиков к модулю ABB AIM0006 2RCA021397A0001F. Для двухпроводных датчиков 4-20 мА убедитесь, что модуль обеспечивает необходимое питание (обычно 24 В DC) и правильно подключен.

• Экранирование и заземление: Для обеспечения помехозащищенности используйте экранированные кабели для аналоговых сигналов и правильно заземляйте экраны в соответствии с рекомендациями ABB. Это критически важно для точной работы модуля ABB AIM0006 2RCA021397A0001F.

• Состояние модуля при покупке поддержанного оборудования: Приобретая поддержанный модуль ABB AIM0006 2RCA021397A0001F, обратите внимание на состояние разъемов и отсутствие следов перегрева или повреждений на печатной плате. Рекомендуется проверить его работоспособность в тестовой конфигурации перед установкой в работающую систему.
