Описание продукта

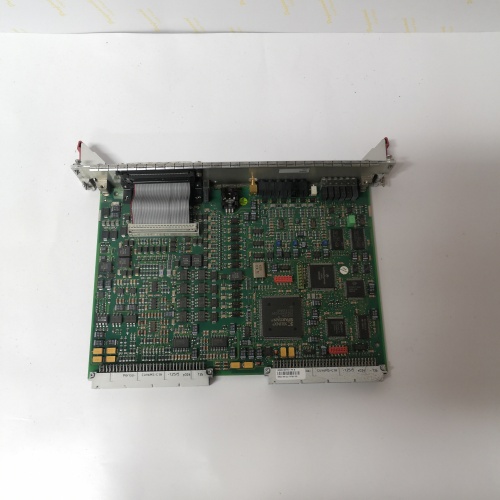

Модуль ABB PFVK135 относится к семейству модулей управления сервоприводами ABB, которые широко применяются в станкостроении, робототехнике и упаковочном оборудовании. Это устройство, выполненное в компактном формате, обеспечивает обработку сигналов обратной связи (энкодер, резольвер) и формирование управляющих сигналов ШИМ (PWM) для силового инвертора. ABB PFVK135 поддерживает высокоскоростные протоколы связи для синхронизации нескольких осей, что позволяет создавать сложные многокоординатные системы. Модель ABB PFVK135 отличается высокой надежностью и устойчивостью к электромагнитным помехам, характерным для промышленных условий эксплуатации. Конструкция ABB PFVK135 предусматривает простой монтаж и легкий доступ для диагностики и обслуживания.

Технические характеристики

• Тип устройства: Модуль управления сервоприводом / интерфейсный модуль обратной связи.

• Поддерживаемые типы энкодеров: Инкрементальные (TTL/HTL), абсолютные (SSI, EnDat, Hiperface), SinCos, резольверы.

• Управление двигателями: Бесщеточные синхронные (PMSM) и асинхронные (IM) серводвигатели.

• Коммуникационные интерфейсы: Высокоскоростная шина для синхронизации осей (например, на базе оптоволокна или EtherCAT) и интерфейс связи с верхним уровнем.

• Входы/выходы: Дискретные входы для концевых выключателей, аналоговые входы для задания скорости/момента, выходы для тормоза.

• Функции безопасности: Встроенные функции безопасного отключения момента (STO), безопасного ограничения скорости (SLS) и другие (в зависимости от версии).

• Диагностика: Светодиодная индикация состояния, расширенная диагностика через программное обеспечение.

• Монтаж: Установка на DIN-рейку или крепление на монтажную панель внутри шкафа управления.

Преимущества и особенности

• Высокая точность позиционирования: Благодаря поддержке высокоразрешающих абсолютных энкодеров (EnDat, Hiperface), ABB PFVK135 обеспечивает точность позиционирования на уровне единиц микрон, что критически важно для прецизионных станков и сборочных автоматов. Использование ABB PFVK135 гарантирует повторяемость позиционирования в течение всего срока службы оборудования.

• Синхронизация нескольких осей: Модуль поддерживает высокоскоростную синхронизацию по оптоволоконной шине или промышленному Ethernet, что позволяет координировать работу нескольких сервоосей в реальном времени. Это делает ABB PFVK135 идеальным выбором для упаковочных линий, где требуется синхронное движение нескольких валов.

• Гибкость настройки: Мощное программное обеспечение для параметрирования (например, ABB Mint Workbench) позволяет детально настроить все параметры контура управления (PID, фильтры, компенсации) и адаптировать поведение привода под конкретную механическую нагрузку.

• Встроенные функции безопасности: Наличие сертифицированных функций безопасности (STO, SLS) позволяет упростить проектирование систем безопасности станка и сократить время восстановления после аварийной остановки, так как безопасное отключение момента происходит без физического разрыва силовых цепей.

• Компактность и модульность: ABB PFVK135 имеет небольшие габариты и может быть легко интегрирован в существующие шкафы управления. Модульная конструкция позволяет комбинировать несколько приводов для многокоординатных систем с минимальными затратами пространства.

Области применения и примеры

• Станкостроение: Высокоточные фрезерные, токарные и шлифовальные станки с ЧПУ, где критически важна динамика и точность обработки. Применение ABB PFVK135 обеспечивает высокое качество обрабатываемых поверхностей.

• Робототехника: Управление осями промышленных роботов (шарнирных, SCARA, дельта-роботов) для задач палетизации, сварки, сборки и покраски. Высокая динамика ABB PFVK135 позволяет сократить время цикла операций.

• Упаковочное оборудование: Горизонтальные и вертикальные упаковочные машины, этикетировочные автоматы, термоформеры, требующие синхронного движения нескольких осей (подача пленки, сварка, резка).

• Полиграфическая промышленность: Печатные машины и оборудование для послепечатной обработки (фальцовка, биговка, высечка), где требуется точная синхронизация подачи материала.

• Специальное машиностроение: Испытательные стенды, симуляторы движения, тренажеры, где используется ABB PFVK135 для точного воспроизведения динамических нагрузок.

Сравнение с конкурентами

Конкурентами модуля ABB PFVK135 на рынке сервоприводов являются продукты ведущих мировых производителей:

• Siemens (Sinamics S210 / S120 с модулями TM): Предлагают мощную интеграцию с TIA Portal и широкую номенклатуру двигателей. ABB PFVK135 часто выбирают за его гибкость в работе с различными типами энкодеров и мощные встроенные функции программирования (Mint).

• Rockwell Automation (Kinetix 5700 / 5500): Интегрируются с платформой Logix и Studio 5000. ABB конкурирует за счет более низкой стоимости в некоторых сегментах и простоты программирования на языке Mint.

• Bosch Rexroth (IndraDrive): Сильные позиции в тяжелом машиностроении. Продукты ABB часто предпочитают в упаковочной и пищевой промышленности.

• Yaskawa (Sigma-7): Известны своей надежностью и хорошим соотношением цена/качество. ABB PFVK135 предлагает более продвинутые возможности синхронизации для сложных многокоординатных систем.

Ключевое отличие ABB PFVK135 — это поддержка широкого спектра протоколов обратной связи и мощная среда программирования Mint, которая позволяет создавать сложные программы движения непосредственно в приводе, разгружая центральный контроллер. Это особенно ценно в распределенных системах управления движением.

Рекомендации по выбору и меры предосторожности

• Соответствие типу двигателя: При выборе ABB PFVK135 необходимо точно определить тип серводвигателя (синхронный/асинхронный) и тип датчика обратной связи, который в нем установлен. Модуль должен быть совместим с конкретной моделью энкодера (например, EnDat 2.2, Hiperface DSL).

• Параметры питания: Убедитесь, что модуль управления и силовая часть согласованы по напряжению и току. ABB PFVK135 может требовать определенного напряжения питания логики (обычно 24 В пост. тока).

• Экранирование и заземление: Для надежной работы сервопривода критически важно правильное экранирование кабелей энкодера и силовых кабелей, а также качественное заземление. Следуйте рекомендациям ABB по прокладке кабелей и заземлению.

• Тепловой режим: Обеспечьте достаточное охлаждение в шкафу управления. Сервоусилители выделяют значительное количество тепла. Рассчитайте необходимый воздухообмен и, при необходимости, используйте принудительную вентиляцию.

• Параметрирование и автонастройка: Используйте функцию автонастройки (auto-tuning) для начальной оптимизации параметров регулятора. Для сложных механических систем с упругостями может потребоваться ручная донастройка фильтров и компенсаторов в программном обеспечении для ABB PFVK135.
