Описание продукта

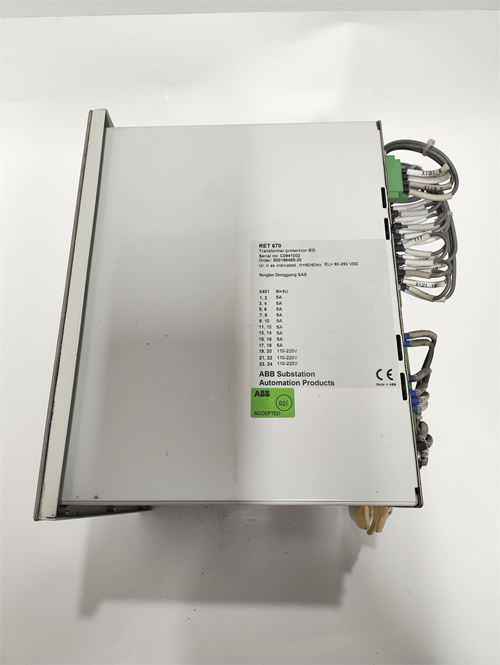

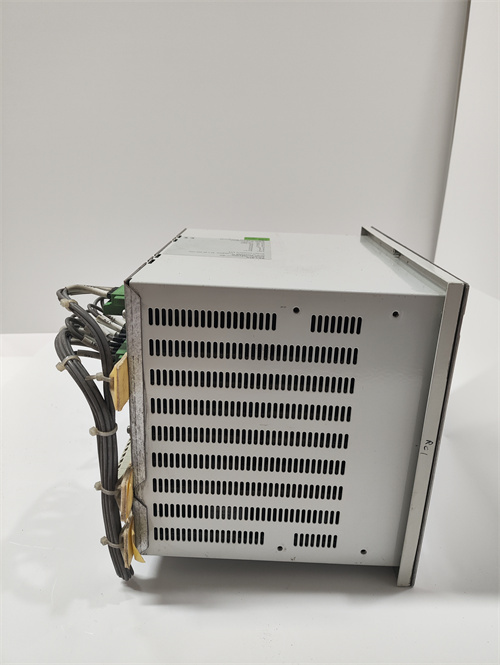

Терминал ABB RET670 1MRK002816-AB (Transformer Protection IGP-3) является частью линейки интеллектуальных электронных устройств (IED) серии REL670, разработанных на платформе ABB с использованием современных технологий цифровой обработки сигналов. Он обеспечивает дифференциальную защиту трансформаторов (высокоомную и низкоомную), токовую защиту от междуфазных и однофазных коротких замыканий, защиту от перегрузки, а также ряд других функций, включая автоматику управления выключателем и регистрацию аварийных событий. Модель ABB RET670 1MRK002816-AB поддерживает стандарт МЭК 61850, что обеспечивает его бесшовную интеграцию в современные цифровые подстанции. Архитектура ABB RET670 1MRK002816-AB построена по модульному принципу, позволяющему гибко конфигурировать количество и типы входов/выходов под конкретные требования объекта. Высокая надежность ABB RET670 1MRK002816-AB подтверждена многолетним опытом эксплуатации в энергосистемах по всему миру.

Технические характеристики

• Тип устройства: Терминал защиты трансформатора (трансформаторный ввод).

• Функции защиты:

• Дифференциальная защита трансформатора (87Т) с функцией блокировки от бросков тока намагничивания и токов перевозбуждения.

• Дифференциальная защита ошиновки (87В).

• Токовая защита (ступенчатая, направленная и ненаправленная) фазная и от замыканий на землю (50/51/67).

• Защита от перегрузки (49).

• Газовая защита (дуговая) (87АRС).

• Измерительные входы: Трансформаторы тока (1А или 5А) и напряжения (100/√3 В, 100 В, 110/√3 В, 110 В или 400 В).

• Коммуникационные интерфейсы: МЭК 61850 (MMS, GOOSE), Modbus RTU, DNP3.0, LON, SPA-bus.

• Дискретные входы/выходы: Количество зависит от конфигурации (модульное исполнение).

• Регистрация аварий: Встроенный регистратор аварийных событий (до нескольких секунд) с возможностью просмотра осциллограмм.

• Диагностика: Непрерывный самоконтроль аппаратной и программной частей, светодиодная индикация состояния.

• Питание: 110/220 В пост. тока или перем. тока (в зависимости от исполнения).

• Монтаж: Утопленный монтаж на переднюю панель шкафа или настенный монтаж.

Преимущества и особенности

• Комплексная защита трансформатора: Терминал ABB RET670 1MRK002816-AB объединяет в себе все необходимые функции защиты силового трансформатора в одном корпусе. Это исключает необходимость применения множества отдельных реле, упрощая проектирование, монтаж и эксплуатацию. Дифференциальная защита с адаптивной блокировкой от бросков тока намагничивания обеспечивает надежную работу даже при включении трансформатора под нагрузку.

• Поддержка МЭК 61850: Встроенная поддержка стандарта МЭК 61850 (включая GOOSE-сообщения) позволяет ABB RET670 1MRK002816-AB обмениваться данными с другими устройствами защиты и автоматики на подстанции в реальном времени. Это открывает возможности для создания сложных алгоритмов автоматики, не требующих дополнительных аппаратных связей.

• Гибкость конфигурации: Благодаря модульной архитектуре, ABB RET670 1MRK002816-AB может быть адаптирован под любую схему первичных соединений (один выключатель, полуторная схема, схема с двумя выключателями и т.д.). Программируемые логические схемы (ПЛС) позволяют пользователю создавать собственные алгоритмы работы без изменения встроенного ПО.

• Высокая чувствительность и быстродействие: Современные алгоритмы цифровой обработки сигналов обеспечивают высокую чувствительность дифференциальной защиты к витковым замыканиям внутри трансформатора при сохранении отстройки от внешних коротких замыканий. Время срабатывания составляет всего 1-2 периода промышленной частоты.

• Регистрация и анализ аварий: Встроенный регистратор позволяет детально анализировать любые аварийные события, просматривая токи и напряжения во всех фазах до, во время и после аварии. Это помогает точно определить причину срабатывания защиты и предотвратить подобные ситуации в будущем.

• Удобство эксплуатации: Интуитивно понятный интерфейс местного управления (ЖК-дисплей и клавиатура) и мощное программное обеспечение (PCM600) делают настройку, ввод в эксплуатацию и обслуживание ABB RET670 1MRK002816-AB максимально простыми и удобными.

Области применения и примеры

• Магистральные подстанции (220-750 кВ): Защита автотрансформаторов связи и мощных силовых трансформаторов на узловых подстанциях энергосистемы. Применение ABB RET670 1MRK002816-AB здесь критически важно для надежности всей энергосистемы.

• Подстанции промышленных предприятий (35-220 кВ): Защита трансформаторов ГПП (главных понизительных подстанций) на металлургических, нефтехимических и других энергоемких производствах.

• Электростанции (ТЭС, ГЭС, АЭС): Защита блочных трансформаторов и трансформаторов собственных нужд.

• Подстанции распределительных сетей (6-35 кВ): Защита трансформаторов на распределительных подстанциях в городах и на крупных объектах инфраструктуры (аэропорты, больницы, торговые центры).

• Шунтирующие реакторы: Защита шунтирующих реакторов на линиях электропередачи сверхвысокого напряжения с использованием специальных функций ABB RET670 1MRK002816-AB.

Сравнение с конкурентами

Основными конкурентами терминала ABB RET670 1MRK002816-AB на рынке релейной защиты являются продукты других ведущих мировых производителей:

• Siemens (Siprotec 5, 7UT87): Предлагают схожий функционал защиты трансформаторов, включая дифференциальную защиту и поддержку МЭК 61850. Оба решения сопоставимы по возможностям, выбор часто определяется стандартами конкретной энергокомпании и привычками проектировщиков.

• GE Grid Solutions (Multilin T60): Терминал защиты трансформатора с поддержкой МЭК 61850, прямая конкуренция в сегменте высоковольтных подстанций.

• Schneider Electric (Easergy MiCOM P643/P645): Известные решения для защиты трансформаторов, широко применяемые в распределительных сетях.

• Релейная защита российского производства (БЭ2704, ШТ2705): Часто используются на постсоветском пространстве как более бюджетная альтернатива. ABB RET670 1MRK002816-AB отличается более широкими функциональными возможностями, лучшей поддержкой международных стандартов связи (МЭК 61850) и большей гибкостью конфигурации.

Ключевое отличие ABB RET670 1MRK002816-AB — это глубокая интеграция в экосистему ABB для цифровых подстанций, включая совместимость с системой автоматизации подстанции (SAS) и программным обеспечением для управления электросетевыми активами. Также стоит отметить высокую чувствительность дифференциальной защиты к внутренним повреждениям, особенно в режимах с глубоким насыщением трансформаторов тока.

Рекомендации по выбору и меры предосторожности

• Соответствие параметрам сети: При выборе ABB RET670 1MRK002816-AB необходимо точно указать номинальные параметры первичного оборудования (напряжение, мощность, схема соединения обмоток трансформатора) и параметры вторичных цепей (коэффициенты трансформации ТТ и ТН, номинальный вторичный ток ТТ).

• Выбор конфигурации: Определите необходимое количество и типы дискретных входов и выходов (сигнальные, командные), а также необходимые коммуникационные интерфейсы (оптоволокно, электрический Ethernet, последовательные порты). Модульная конструкция ABB RET670 1MRK002816-AB позволяет заказать устройство именно с той конфигурацией, которая нужна.

• Условия эксплуатации: Убедитесь, что условия эксплуатации (температура, влажность, вибрация, электромагнитная обстановка) соответствуют спецификации терминала. Обеспечьте защиту от попадания пыли и влаги в шкаф управления.

• Квалифицированный персонал: Настройку и ввод в эксплуатацию ABB RET670 1MRK002816-AB должен выполнять только квалифицированный персонал, прошедший обучение и имеющий опыт работы с устройствами релейной защиты. Неправильная настройка может привести к ложным срабатываниям или отказу защиты при реальном коротком замыкании.

• Верификация уставок: Перед вводом в эксплуатацию обязательно проведите проверку рассчитанных уставок защиты с помощью программного обеспечения CAP540 или аналогичного, чтобы убедиться в их соответствии требованиям ПУЭ и отраслевых нормативных документов.

• Проверка при получении: При получении устройства осмотрите его на предмет механических повреждений, проверьте комплектность согласно упаковочному листу и сохраните заводскую упаковку для возможного хранения или транспортировки.
