Описание продукта

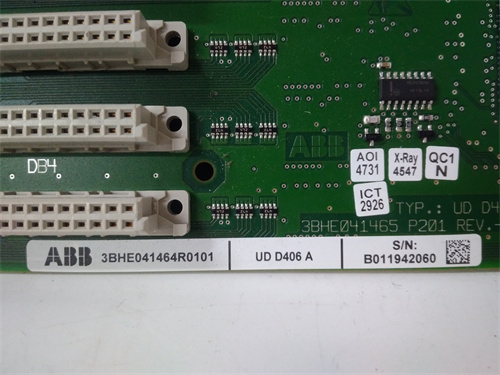

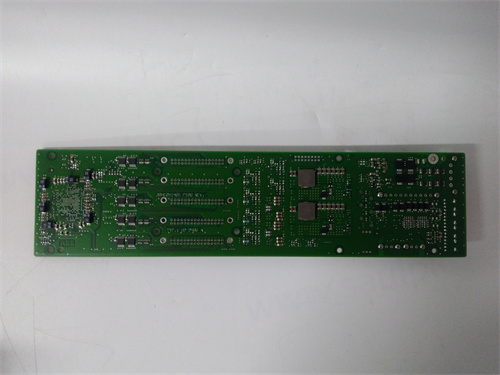

Модуль ABB UDD406A (Drive Control Module) относится к семейству модулей управления приводами ABB, которые широко применяются в системах промышленной автоматизации, требующих точного контроля скорости, крутящего момента и положения электродвигателей. Это устройство, выполненное в компактном формате, обеспечивает обработку сигналов обратной связи от двигателя (энкодер, резольвер) и формирование управляющих сигналов для силового инвертора. ABB UDD406A поддерживает высокоскоростные протоколы связи для синхронизации нескольких приводов, что позволяет создавать сложные многодвигательные системы. Модель ABB UDD406A отличается высокой надежностью и устойчивостью к электромагнитным помехам, характерным для промышленных условий эксплуатации. Конструкция ABB UDD406A предусматривает простой монтаж и легкий доступ для диагностики и обслуживания. Высокое качество изготовления ABB UDD406A гарантирует его длительный срок службы даже в самых тяжелых условиях эксплуатации.

Технические характеристики

• Тип устройства: Модуль управления приводом / контроллер двигателя.

• Назначение: Управление асинхронными и синхронными электродвигателями в промышленных приводах.

• Поддерживаемые типы обратной связи: Инкрементальные энкодеры (TTL/HTL), абсолютные энкодеры (SSI, EnDat, Hiperface), резольверы, тахогенераторы.

• Управление двигателями: Векторное управление (бездатчиковое и с датчиком), скалярное управление (U/f).

• Коммуникационные интерфейсы: Высокоскоростная оптоволоконная шина для синхронизации нескольких приводов, последовательные интерфейсы (RS-232/RS-485), поддержка промышленных сетей (Profibus, DeviceNet, CANopen) через опциональные модули.

• Входы/выходы:

• Дискретные входы: для концевых выключателей, кнопок управления, аварийных сигналов.

• Дискретные выходы: для сигнализации состояния, управления тормозом.

• Аналоговые входы: для задания скорости/момента (0-10 В, 4-20 мА).

• Аналоговые выходы: для вывода текущих значений (ток, скорость, момент) на внешние индикаторы или регистраторы.

• Функции безопасности: Встроенные функции безопасного отключения момента (STO) в соответствии с требованиями безопасности машин.

• Диагностика: Светодиодная индикация состояния, расширенная диагностика через программное обеспечение DriveWindow или аналогичное.

• Питание: От внешнего источника питания 24 В пост. тока (логика) и от звена постоянного тока привода (силовая часть).

• Монтаж: Установка на DIN-рейку или крепление на монтажную панель внутри шкафа управления.

• Рабочая температура: Промышленный диапазон (от -10°C до +50°C).

Преимущества и особенности

• Высокоточное управление двигателем: Благодаря использованию современных алгоритмов векторного управления и поддержке высокоразрешающих датчиков обратной связи, ABB UDD406A обеспечивает точное регулирование скорости и момента электродвигателя в широком диапазоне. Это особенно важно для применений, требующих высокого качества регулирования (краностроение, экструдеры, центрифуги). Использование ABB UDD406A гарантирует стабильность работы привода даже на низких скоростях.

• Синхронизация нескольких приводов: Модуль поддерживает высокоскоростную синхронизацию по оптоволоконной шине, что позволяет координировать работу нескольких двигателей в реальном времени. Это делает ABB UDD406A идеальным выбором для многодвигательных систем, таких как конвейерные линии, рольганги, бумагоделательные машины, где требуется синхронное движение нескольких секций.

• Встроенные функции безопасности: Наличие сертифицированной функции безопасного отключения момента (STO) в ABB UDD406A позволяет упростить проектирование систем безопасности оборудования и сократить время восстановления после аварийной остановки. Это особенно важно для применений, где требуется быстрый и безопасный останов привода при открытии защитных ограждений или нажатии кнопки аварийного останова.

• Гибкость настройки и программирования: Мощное программное обеспечение (например, DriveWindow или Drive Composer) позволяет детально настроить все параметры привода, адаптируя его поведение под конкретную механическую нагрузку. Поддержка языков функциональных блоков (FBD) позволяет создавать пользовательские алгоритмы управления непосредственно в приводе, разгружая центральный контроллер.

• Надежность и защита: Модуль ABB UDD406A имеет высокую степень защиты от электромагнитных помех и перенапряжений. Встроенная диагностика непрерывно контролирует состояние привода, предупреждая о возможных неисправностях (перегрев, перегрузка, обрыв фазы) до того, как они приведут к аварийному останову.

• Модульность и масштабируемость: Архитектура ABB UDD406A позволяет легко наращивать функциональность системы путем добавления дополнительных модулей расширения (дополнительные входы/выходы, коммуникационные интерфейсы).

Области применения и примеры

• Краностроение и подъемно-транспортное оборудование: Управление механизмами подъема, передвижения и поворота мостовых, козловых и портальных кранов. Применение ABB UDD406A обеспечивает плавный разгон и торможение, точное позиционирование груза и надежную работу в тяжелых условиях эксплуатации.

• Металлургия: Управление рольгангами, прокатными станами, ножницами, моталками. Высокая динамика и перегрузочная способность ABB UDD406A критически важны для этих применений.

• Целлюлозно-бумажная промышленность: Управление бумагоделательными машинами, где требуется точная синхронизация скоростей множества секций (сеточная часть, прессовая часть, сушильная часть, каландры, накат).

• Резинотехническая промышленность: Управление экструдерами, каландрами, смесителями, где требуется точное поддержание скорости и момента при переменной нагрузке.

• Нефтегазовая отрасль: Управление насосами и компрессорами на нефтеперекачивающих станциях и газокомпрессорных станциях.

• Цементная промышленность: Управление дробилками, мельницами, печами обжига и другим тяжелым оборудованием.

Сравнение с конкурентами

Конкурентами модуля ABB UDD406A на рынке приводной техники являются продукты ведущих мировых производителей:

• Siemens (Sinamics S120, Control Unit CU320-2): Предлагают мощную платформу для управления сложными многодвигательными системами с поддержкой PROFIBUS/PROFINET. ABB UDD406A часто выбирают за его простоту настройки и широкие возможности по работе с различными типами датчиков обратной связи.

• Rockwell Automation (PowerFlex 750-series, Embedded EtherNet/IP): Интегрируются с платформой Logix и Studio 5000. ABB конкурирует за счет более гибких возможностей программирования непосредственно в приводе (Drive Application Programming).

• Danfoss (VLT AutomationDrive FC 300): Известны своей надежностью и модульностью. ABB UDD406A предлагает более продвинутые функции синхронизации для сложных многодвигательных систем.

• Schneider Electric (Altivar Process ATV900): Ориентированы на управление насосами, вентиляторами и компрессорами в промышленности и инфраструктуре.

Ключевое отличие ABB UDD406A — это его принадлежность к единой платформе приводов ABB, которая обеспечивает бесшовную интеграцию с другими продуктами ABB (двигатели, контроллеры, системы автоматизации) и мощные встроенные возможности программирования, позволяющие реализовать сложные алгоритмы управления непосредственно в приводе, снижая нагрузку на центральный контроллер.

Рекомендации по выбору и меры предосторожности

• Соответствие типу двигателя и нагрузке: При выборе ABB UDD406A необходимо точно определить тип электродвигателя (асинхронный или синхронный), его мощность и номинальный ток, а также тип механической нагрузки (постоянный момент, квадратичный момент, ударная нагрузка). На основе этих данных выбирается соответствующая конфигурация модуля и силовой части.

• Выбор типа обратной связи: Определите, требуется ли датчик обратной связи на валу двигателя для вашего применения. Для простых насосов и вентиляторов достаточно бездатчикового векторного управления. Для кранов, лифтов и позиционирующих устройств необходим энкодер или резольвер, и ABB UDD406A должен быть выбран с соответствующей опцией обратной связи.

• Условия эксплуатации: Учитывайте условия окружающей среды (температура, запыленность, влажность, агрессивные среды) при выборе места установки модуля ABB
