Описание продукта

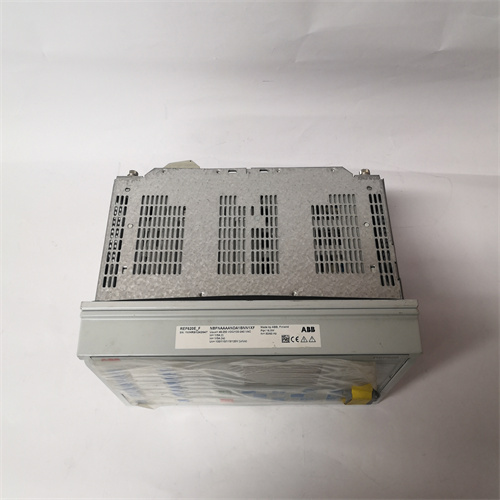

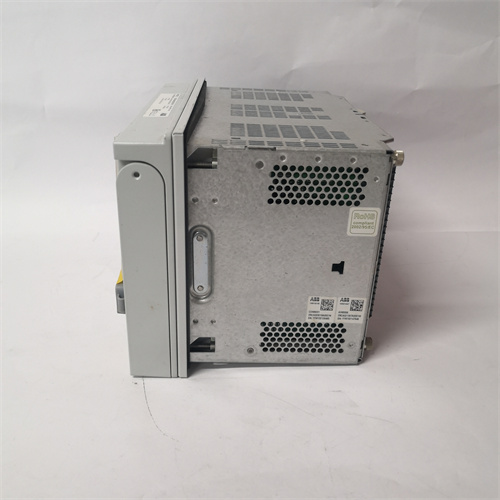

Терминал ABB REF620C_F NCFNAAAAABC2DNN1XF (Feeder Protection and Control Relay) является частью линейки Relion® 620 от ABB, разработанной для защиты и управления присоединениями в распределительных сетях среднего напряжения (до 35 кВ). Это устройство объединяет в себе функции защиты от междуфазных коротких замыканий и замыканий на землю, автоматики управления выключателем, измерения электрических параметров и регистрации аварийных событий. Модель ABB REF620C_F NCFNAAAAABC2DNN1XF имеет расшифровку кода заказа, определяющую его конфигурацию: C_F указывает на тип корпуса и дисплея, NCFNAAAAABC2DNN1XF - на набор функций защиты, количество входов/выходов и коммуникационные опции. ABB REF620C_F NCFNAAAAABC2DNN1XF поддерживает стандарт МЭК 61850, что обеспечивает его легкую интеграцию в современные цифровые подстанции. Компактная конструкция ABB REF620C_F NCFNAAAAABC2DNN1XF позволяет экономить место в ячейках КРУ и шкафах управления. Высокая надежность ABB REF620C_F NCFNAAAAABC2DNN1XF подтверждена многолетним опытом эксплуатации в распределительных сетях по всему миру.

Технические характеристики

• Тип устройства: Терминал защиты и управления фидера (Feeder Protection and Control Relay).

• Серия: Relion® 620.

• Назначение: Защита воздушных и кабельных линий, трансформаторов, двигателей в сетях среднего напряжения.

• Функции защиты (в зависимости от конфигурации):

• Трехступенчатая токовая защита от междуфазных КЗ (50/51).

• Токовая защита от замыканий на землю (50N/51N) направленная и ненаправленная.

• Защита от обрыва фазы (46).

• Защита от перегрузки (49).

• Защита от понижения/повышения напряжения (27/59).

• Защита от тепловой перегрузки кабеля (опционально).

• Автоматическое повторное включение (АПВ) (79).

• Измерительные входы: Трансформаторы тока (1А или 5А) и напряжения (100/√3 В, 100 В, 110/√3 В, 110 В).

• Коммуникационные интерфейсы: МЭК 61850 (MMS, GOOSE), Modbus RTU, Modbus TCP/IP, Profibus DP (опционально).

• Дискретные входы/выходы: Количество зависит от конфигурации (типовые значения: 6-12 DI, 4-8 DO).

• Регистрация аварий: Встроенный регистратор аварийных событий с метками времени.

• Осциллография: Запись осциллограмм аварийных процессов (до 120 секунд).

• Диагностика: Непрерывный самоконтроль, светодиодная индикация состояния, ЖК-дисплей для местного управления.

• Питание: 24-250 В пост. тока / 100-240 В перем. тока (в зависимости от исполнения).

• Монтаж: Утопленный монтаж на переднюю панель шкафа или на DIN-рейку.

• Рабочая температура: Промышленный диапазон (от -25°C до +55°C).

• Степень защиты: IP54 (передняя панель), IP20 (корпус).

Преимущества и особенности

• Компактность и универсальность: Терминал ABB REF620C_F NCFNAAAAABC2DNN1XF имеет компактные размеры и может использоваться для защиты различных типов присоединений в распределительных сетях (линии, трансформаторы, двигатели). Это сокращает номенклатуру запасных частей и упрощает проектирование. Наличие заводской конфигурации (по коду заказа) позволяет получить устройство, готовое к установке, с предварительно настроенными функциями.

• Поддержка МЭК 61850: Встроенная поддержка стандарта МЭК 61850 (включая GOOSE-сообщения) позволяет ABB REF620C_F NCFNAAAAABC2DNN1XF обмениваться данными с другими устройствами защиты и автоматики на подстанции в реальном времени. Это открывает возможности для создания сложных алгоритмов автоматики, не требующих дополнительных аппаратных связей (например, логика блокировки выключателей).

• Удобство эксплуатации: Интуитивно понятный интерфейс местного управления (ЖК-дисплей с подсветкой и клавиатура) позволяет оператору быстро просматривать измеренные значения, состояния сигналов и аварийные события прямо на месте установки. Светодиодная индикация на передней панели обеспечивает мгновенную информацию о состоянии реле и наличии аварий.

• Гибкость конфигурации: Мощное программное обеспечение PCM600 (Protection and Control IED Manager) позволяет детально настроить все параметры защиты, логику автоматики и коммуникационные настройки ABB REF620C_F NCFNAAAAABC2DNN1XF. Поддержка языков МЭК 61131-3 (FBD, LD) позволяет создавать пользовательские логические схемы.

• Регистрация и анализ аварий: Встроенный регистратор аварийных событий и осциллограф позволяют детально анализировать любые аварийные процессы, просматривая токи и напряжения во всех фазах до, во время и после аварии. Это помогает точно определить причину срабатывания защиты и предотвратить подобные ситуации в будущем.

• Кибербезопасность: Устройство ABB REF620C_F NCFNAAAAABC2DNN1XF соответствует современным требованиям кибербезопасности, включая аутентификацию пользователей, управление доступом и защиту коммуникаций по стандарту МЭК 62351.

Области применения и примеры

• Распределительные сети 6-35 кВ: Защита воздушных и кабельных линий на трансформаторных подстанциях и распределительных пунктах в городах и на промышленных предприятиях. Применение ABB REF620C_F NCFNAAAAABC2DNN1XF обеспечивает селективность и надежность отключения поврежденных участков сети.

• Промышленные предприятия: Защита фидеров, питающих трансформаторы цеховых подстанций, двигатели насосов и вентиляторов, а также другое электрооборудование среднего напряжения.

• Объекты инфраструктуры: Защита распределительных сетей аэропортов, больниц, торговых центров, стадионов и других крупных объектов.

• Электростанции собственных нужд: Защита фидеров, питающих вспомогательное оборудование электростанций (насосы, вентиляторы, дымососы) на напряжении 6 кВ.

• Объекты альтернативной энергетики: Защита фидеров в распределительных сетях солнечных электростанций и ветропарков.

Сравнение с конкурентами

Конкурентами терминала ABB REF620C_F NCFNAAAAABC2DNN1XF на рынке устройств защиты распределительных сетей являются продукты других ведущих производителей:

• Siemens (Siprotec 5, 7SJ82/7SJ85): Предлагают схожий функционал защиты фидеров, включая поддержку МЭК 61850. Оба решения сопоставимы по возможностям, выбор часто определяется корпоративными стандартами и предпочтениями проектных организаций.

• Schneider Electric (Easergy MiCOM P125/P127/P142): Широко распространенные реле защиты фидеров в распределительных сетях, известные своей надежностью и простотой настройки.

• GE Grid Solutions (Multilin F650): Мощный терминал защиты фидеров с поддержкой МЭК 61850 и широкими возможностями программирования логики.

• Релейная защита российского производства (БМРЗ, Экра, Меандр): Часто используются как более бюджетная альтернатива в распределительных сетях на постсоветском пространстве.

Ключевое отличие ABB REF620C_F NCFNAAAAABC2DNN1XF — это его принадлежность к единой платформе Relion® 620, которая обеспечивает унификацию аппаратного и программного обеспечения для различных типов присоединений, упрощая проектирование, эксплуатацию и обучение персонала. Компактный дизайн и поддержка МЭК 61850 делают его идеальным выбором для современных цифровых подстанций.

Рекомендации по выбору и меры предосторожности

• Расшифровка кода заказа: При выборе ABB REF620C_F NCFNAAAAABC2DNN1XF необходимо внимательно расшифровать код заказа, чтобы убедиться, что все опции соответствуют требованиям вашего проекта:

• C_F: Тип корпуса и наличие дисплея.

• NCFNAAAAABC2DNN1XF: Набор функций защиты, количество входов/выходов, тип коммуникационных интерфейсов и другие опции. Детальная расшифровка доступна в каталогах ABB и конфигураторе REF620.

• Параметры сети и оборудования: При выборе уставок защиты необходимо точно знать параметры защищаемого присоединения (номинальный ток, ток короткого замыкания, тип заземления нейтрали сети, параметры трансформаторов тока и напряжения). Неправильно выбранные уставки могут привести к ложным срабатываниям или пропуску аварии.

• Настройка коммуникации: При интеграции ABB REF620C_F NCFNAAAAABC2DNN1XF в систему автоматизации подстанции правильно настройте параметры связи (IP-адреса, настройки GOOSE-сообщений) в соответствии с проектом. Используйте программное обеспечение PCM600 для удобной настройки и мониторинга.

• Верификация уставок: Перед вводом в эксплуатацию обязательно проведите проверку рассчитанных уставок защиты с помощью программного обеспечения CAP или аналогичного, чтобы убедиться в их соответствии требованиям ПУЭ и отраслевых нормативных документов.

• Проверка при получении: При получении устройства осмотрите его на предмет механических повреждений, проверьте комплектность согласно упаковочному листу и сохраните заводскую упаковку для возможного хранения или транспортировки.

• Квалифицированный персонал: Настройку и ввод в эксплуатацию ABB REF620C_F NCFNAAAAABC2DNN1XF должен выполнять только квалифицированный персонал, прошедший обучение и имеющий опыт работы с устройствами релейной защиты.
