Описание продукта

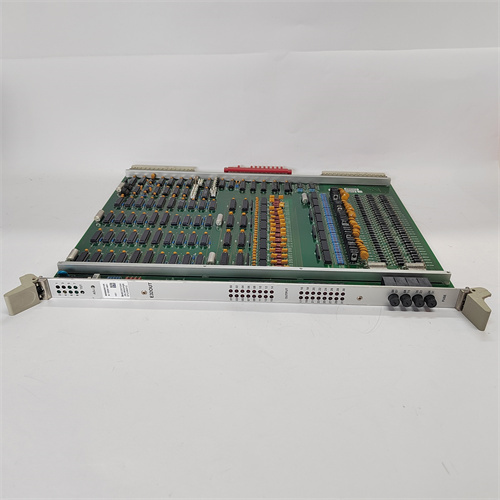

ALSTOM N895609510K (также обозначаемый как N895609010R, E32OUT или N895609100P) представляет собой модуль дискретного (цифрового) вывода, входящий в состав систем управления энергетическим оборудованием компании Alstom (ныне в составе GE). Этот модуль является частью семейства устройств ввода/вывода, разработанных для систем управления турбинами, генераторами и другим критическим оборудованием электростанций. Конкретная модель, такая как N895609510K, выполняет функцию приема управляющих сигналов от главного контроллера (например, системы Mark™) и их преобразования в мощные дискретные сигналы для включения/выключения полевых устройств: электромагнитных клапанов, реле, сигнальных ламп, пускателей двигателей. Модуль E32OUT обеспечивает гальваническую развязку между низковольтной логикой контроллера и силовыми цепями управления, а также защиту от перегрузки по току. Надежная работа модуля ALSTOM N895609100P критически важна для выполнения логики управления и обеспечения безопасности технологического процесса. Таким образом, этот компонент является ключевым исполнительным звеном в цепи автоматизированного управления энергоблоком.

Основные параметры и технические характеристики

• Тип устройства: Модуль дискретного (цифрового) вывода (DO - Digital Output).

• Выходной тип: Вероятно, релейный или транзисторный выход.

• Релейный: Сухой контакт (нормально разомкнутый или переключающий), рассчитанный на коммутацию нагрузки переменного или постоянного тока (например, 24-230 В AC/DC, 2-5 А).

• Транзисторный: Полупроводниковый ключ для постоянного тока (например, 24 В DC, 0.5 А) с защитой от короткого замыкания.

• Количество каналов: Стандартное количество, например, 8, 16 или 32 выхода на один модуль (указывается в обозначении E32OUT).

• Напряжение изоляции: Высокое напряжение гальванической развязки между логической стороной и силовыми выходами.

• Индикация: Светодиодный индикатор состояния (вкл/выкл) для каждого выходного канала.

• Защита: Встроенная защита от перегрузки и короткого замыкания на каждом канале или группе каналов.

• Совместимость: Предназначен для установки в определенный тип стоек или шасси системы управления Alstom/GE (например, в распределенных шкафах ввода/вывода).

• Питание выходных цепей: Может требовать внешнего источника питания для нагрузки или иметь встроенные источники.

Преимущества и особенности

Модуль вывода ALSTOM N895609510K (E32OUT) обладает рядом важных преимуществ для применения в критически важных системах. Его ключевая особенность — это высокая надежность и устойчивость к коммутационным перенапряжениям, что характерно для индуктивных нагрузок (катушки реле, соленоиды). Гальваническая развязка обеспечивает защиту чувствительной логики контроллера от помех и аварий в силовых цепях. Компактная и высокоплотная конструкция модуля N895609100P позволяет эффективно использовать пространство в шкафу управления. Встроенные диагностические возможности (индикация состояния, защита от КЗ) упрощают поиск и устранение неисправностей в полевых цепях. Использование оригинального модуля ALSTOM E32OUT гарантирует полную совместимость, предсказуемое время отклика и соответствие строгим требованиям по электромагнитной совместимости (ЭМС) энергетического объекта.

Применение в различных отраслях

• Тепловая и газовая энергетика: Управление вспомогательными механизмами турбины и котла (заслонки, насосы смазки, вентиляторы, сигнальные цепи), цепями сигнализации и блокировок.

• Гидроэнергетика: Управление системами смазки подшипников, охлаждения генераторов, вспомогательными затворами.

• Атомная энергетика: Управление неответственным (не относящимся к безопасности) вспомогательным оборудованием.

• Промышленные турбины и компрессоры: Логическое управление системами смазки, продувки, системой пожаротушения.

Сравнение с аналогами конкурентов

По сравнению с универсальными модулями дискретного вывода от производителей общей промышленной автоматизации (Siemens, Rockwell), модуль ALSTOM N895609510K является глубоко интегрированным системным компонентом. Его главное отличие — это оптимизация для работы в среде управления Alstom/GE, включая специальные протоколы обмена с контроллером, механическое крепление и общую систему диагностики. Универсальные модули требуют дополнительных адаптеров, конфигурации и могут не обеспечивать требуемого уровня помехозащищенности и надежности, проверенных для энергетических применений. Для существующих объектов Alstom замена на оригинальный модуль, такой как N895609010R, является наиболее безопасным и технически обоснованным решением, обеспечивающим непрерывность и предсказуемость работы.

Рекомендации по выбору и важные замечания

1. Точная идентификация по всем кодам: При заказе необходимо указывать все известные номера: N895609510K, N895609010R, E32OUT, N895609100P, а также серийный номер. Разные суффиксы могут указывать на различные ревизии или напряжение выходных цепей.

2. Определение типа и параметров нагрузки: Четко определите тип нагрузки (резистивная, индуктивная, ламповая), ее рабочее напряжение, пусковой и установившийся ток для каждого канала. Это критически важно для выбора правильного исполнения модуля и предотвращения его перегрузки.

3. Защита цепей и подбор питания: Даже при наличии встроенной защиты рекомендуется использовать внешние предохранители или автоматические выключатели на каждый силовой выходной канал модуля E32OUT. Убедитесь, что источник питания для нагрузки соответствует требованиям.

4. Монтаж и подключение: Силовые и слаботочные цепи должны быть проложены раздельно. Для индуктивных нагрузок (соленоиды, реле) обязательно используйте защитные элементы (варисторы, диоды) для подавления ЭДС самоиндукции, даже если они частично встроены в модуль.

5. Диагностика: Используйте светодиодную индикацию на модуле ALSTOM N895609100P для оперативной диагностики. При срабатывании защиты канала сначала устраните причину в нагрузке, а затем восстановите питание модуля/контроллера.

6. Использование только оригинальных компонентов: Для обеспечения надежности и сохранения гарантий на систему управления энергоблоком настоятельно рекомендуется использовать только новые оригинальные модули от GE/Alstom.

7. Квалификация персонала: Замена и подключение модулей в системах управления энергооборудованием должны проводиться обученным электротехническим персоналом, знакомым с системой Alstom и правилами безопасности.

Всегда руководствуйтесь официальной электрической схемой (Wiring Diagram) и руководством по установке (Installation Manual) для конкретного шасси и модуля ALSTOM N895609510K / E32OUT, а также общими правилами устройства электроустановок (ПУЭ).
