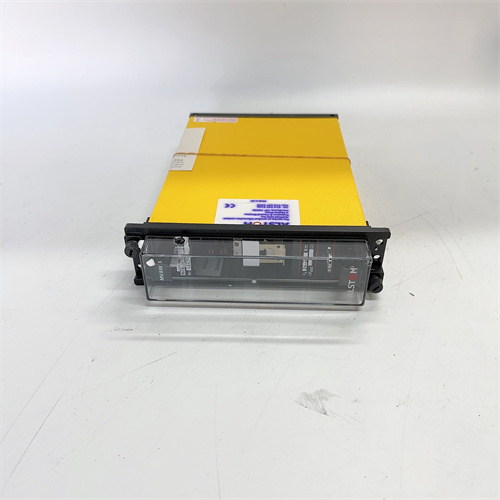

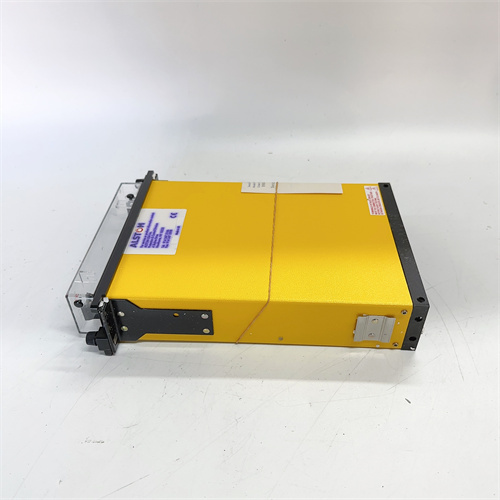

ALSTOM MVAW11B1AB9007A – Блок питания или интерфейсный модуль для системы релейной защиты Micom

Введение и описание продукта
Модуль ALSTOM MVAW11B1AB9007A представляет собой специализированное аппаратное обеспечение, входящее в состав системы релейной защиты и автоматики Alstom (ныне Hitachi Energy) серии Micom. Судя по структуре обозначения, этот компонент, скорее всего, является либо блоком (платой) питания, либо интерфейсным/вспомогательным модулем для основного терминала защиты. Его основная функция заключается в обеспечении стабильного и защищенного электропитания электронных схем многофункционального реле, а также/или в обеспечении гальванической развязки и согласования сигналов между силовыми цепями и логической частью устройства. Работа модуля ALSTOM MVAW11B1AB9007A критически важна для надежности всего терминала защиты, так как он формирует основу для его функционирования.

Основные технические параметры (обобщенные)

• Тип устройства: Вспомогательная плата питания или интерфейсная плата (Power Supply Module / Interface Board).

• Входное напряжение (если блок питания): Широкий диапазон оперативного питания, характерный для подстанций: например, 24-48 В DC, 110-125 В DC или 110-240 В AC/DC. Модуль ALSTOM MVAW11B1AB9007A преобразует это напряжение во внутренние уровни, необходимые для процессора и измерительных цепей (+5V, ±15V).

• Функции (если интерфейсная плата): Может содержать схемы гальванической изоляции для аналоговых входов (трансформаторов тока и напряжения), фильтры для подавления помех, буферные усилители, а также цепи для дискретных входов и выходных реле.

• Защита: Встроенные цепи защиты от перенапряжения на входе, перегрузки по току, короткого замыкания на выходе. Возможна защита от переполюсовки.

• Интерфейсы: Механический и электрический интерфейс для установки в корпус (шасси) терминала Micom серии Px4x или аналогичного. Соединение с основной процессорной платой через внутреннюю шину.

• Надежность: Компоненты и конструкция рассчитаны на непрерывную круглосуточную работу в течение многих лет в условиях электрических подстанций.

Ключевые преимущества и особенности

1. Оптимизация для систем защиты: Модуль ALSTOM MVAW11B1AB9007A спроектирован специально для работы в составе устройств релейной защиты, где требования к стабильности питания и помехозащищенности исключительно высоки. Это обеспечивает точность измерений и безотказность срабатывания логики.

2. Повышенная устойчивость к помехам: Схемотехника платы включает мощную фильтрацию для подавления импульсных и высокочастотных помех, возникающих при коммутациях в силовых цепях КРУ и во время коротких замыканий. Это ключевая особенность для корректной работы устройства.

3. Компактность и интеграция: Как оригинальный компонент от производителя, модуль ALSTOM MVAW11B1AB9007A обеспечивает идеальную интеграцию, занимая минимальное пространство внутри корпуса реле и не требуя внешних адаптеров.

4. Долгосрочная доступность и совместимость: Производитель гарантирует поставку таких запасных частей в течение всего длительного жизненного цикла терминалов защиты (20+ лет), а их конструкция гарантирует полную совместимость с определенными моделями устройств Micom.

Области применения и примеры
Модуль применяется исключительно внутри устройств релейной защиты и автоматики Alstom/Hitachi Energy серий Px4x, Px5x и других, используемых на:

• Распределительных подстанциях 6-110 кВ: В составе терминалов защиты фидеров, трансформаторов, шин.

• Промышленных предприятиях: В реле защиты двигателей, генераторов и линий собственных нужд.

• Объектах генерации: В системах защиты блоков трансформатор — линия.

• Пример кейса: В терминале защиты линии Micom P142, установленном на ячейке КРУ-10 кВ, вышел из строя блок питания. Это привело к потере питания всего устройства и, как следствие, к потере защиты фидера. Для восстановления работоспособности была произведена замена неисправного блока на новый модуль ALSTOM MVAW11B1AB9007A, после чего терминал прошел полное тестирование и был возвращен в работу.

Сравнение с аналогами конкурентов (на примере модулей Siemens для SIPROTEC и Schneider для Sepam)

• Полная несовместимость: Модуль ALSTOM MVAW11B1AB9007A является проприетарным компонентом экосистемы Micom. Платы питания или интерфейса от Siemens (для устройств 7SJ, 7UT) или Schneider (для Sepam) физически и электрически несовместимы и не могут быть взаимозаменены.

• Подход к ремонтопригодности: Alstom, Siemens и другие производители часто используют модульную конструкцию, позволяющую заменять отдельные платы, а не весь терминал целиком. Это снижает стоимость обслуживания. ALSTOM MVAW11B1AB9007A является примером такого подхода.

• Уровень интеграции: В некоторых современных компактных реле все функции могут быть интегрированы в одну плату. В более сложных и функциональных терминалах, для которых предназначен ALSTOM MVAW11B1AB9007A, используется раздельная архитектура для повышения надежности и удобства обслуживания.

• Стратегия поставки запасных частей: Ключевое отличие заключается в логистике и гарантиях. Оригинальный модуль ALSTOM MVAW11B1AB9007A поставляется с гарантией производителя и сертификацией на применение в системах защиты, что может не распространяться на универсальные или восстановленные платы.

Рекомендации по выбору и важные замечания

1. Точная идентификация: Заказ модуля ALSTOM MVAW11B1AB9007A должен осуществляться только на основании полного артикула, указанного в руководстве по эксплуатации (Manual) или на этикетке вышедшего из строя модуля конкретного терминала защиты. Необходимо также знать модель основного устройства (например, P141, P142, P343).

2. Процедура безопасной замены: Перед извлечением неисправного модуля ALSTOM MVAW11B1AB9007A необходимо снять оперативное питание (220В/110В DC/AC) и убедиться в разряде емкостей. Работы должны проводиться квалифицированным персоналом с соблюдением правил ПТЭ и техники безопасности на электроустановках.

3. Тестирование после замены: После установки нового модуля ALSTOM MVAW11B1AB9007A терминал защиты нельзя сразу вводить в работу. Необходимо выполнить комплексную проверку устройства с помощью релетестера, включая проверку точности измерений и срабатывания защит, чтобы убедиться, что замена не повлияла на его характеристики.

4. Конфигурация и данные: Замена платы питания/интерфейса обычно не затрагивает конфигурацию устройства и архив событий, хранящийся в энергонезависимой памяти процессорной платы. Однако рекомендуется заранее выгрузить и сохранить все конфигурационные файлы и осциллограммы.

5. Приобретение: Покупать такой критически важный компонент системы защиты следует только у официальных дистрибьюторов Hitachi Energy или проверенных поставщиков, специализирующихся на запасных частях для энергооборудования. Это минимизирует риск получения контрафактной или неисправной продукции, установка которой может привести к отказу защиты.
