ALSTOM N897164624A – Модуль управления или интерфейсный контроллер для бортовых систем железнодорожного транспорта

Введение и описание продукта

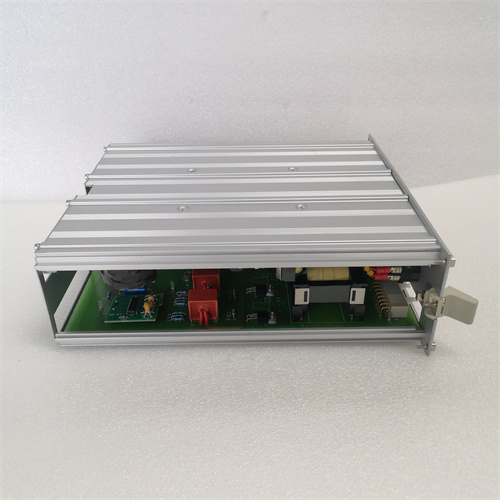

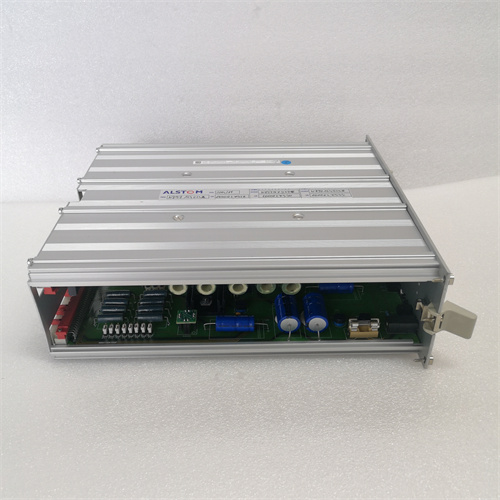

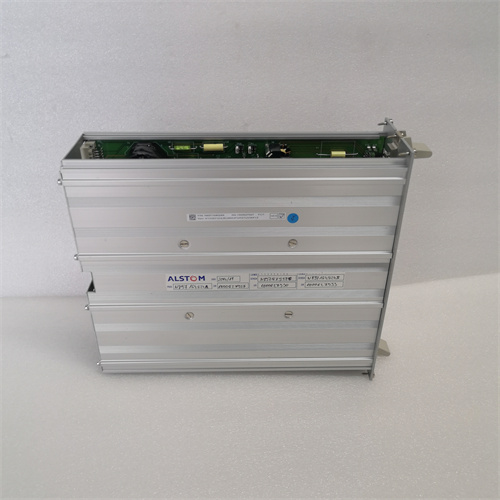

Модуль ALSTOM N897164624A представляет собой электронный контроллер или интерфейсную плату, разработанную компанией Alstom Transport для систем управления и автоматизации на железнодорожном подвижном составе. Этот компонент, судя по системе нумерации, относится к категории критически важных бортовых устройств, ответственных за управление конкретными подсистемами или обеспечение связи между ними. Основная функция модуля ALSTOM N897164624A заключается в обработке сигналов, выполнении управляющих алгоритмов в реальном времени и обеспечении надежного обмена данными в рамках бортовой сети поезда, такой как система управления поездом (TCMS - Train Control and Management System). Его работа напрямую влияет на функциональность подсистем, которые он обслуживает.

Основные технические параметры (обобщенные)

• Тип устройства: Специализированный контроллер или интерфейсный модуль (Input/Output Module, Control Unit).

• Назначение: Управление вспомогательным оборудованием (например, компрессорами, вентиляторами, системами отопления/вентиляции/кондиционирования - HVAC) или обработка сигналов для систем дверей, тормозов, освещения. Может выступать в роли удаленного терминала ввода-вывода (RIOM - Remote Input/Output Module).

• Архитектура: Построен на базе микроконтроллера или процессора, работающего в реальном времени. Имеет встроенную логику для автономного управления или выступает как интеллектуальный привод.

• Интерфейсы:

• Системная шина: Подключение к магистральной сети TCMS через стандартные железнодорожные протоколы, такие как MVB (Multifunction Vehicle Bus) или Ethernet Train Backbone (ETB).

• Полевые интерфейсы: Множество дискретных (цифровых) и аналоговых входов для подключения датчиков (температуры, давления, положения), а также дискретных и, возможно, аналоговых выходов для управления исполнительными механизмами (реле, контакторы, клапаны).

• Обработка данных: Выполнение предопределенных алгоритмов управления, диагностика подключенных устройств, фильтрация сигналов.

• Условия эксплуатации: Полное соответствие железнодорожным стандартам: EN 50155 (надежность электроники), EN 50121 (электромагнитная совместимость - ЭМС), EN 61373 (вибрация и удары). Широкий рабочий температурный диапазон.

Ключевые преимущества и особенности

1. Распределенная интеллектуальность: Модуль ALSTOM N897164624A позволяет распределить вычислительную нагрузку и логику управления с центрального компьютера на периферийные узлы, повышая отказоустойчивость и быстродействие системы в целом.

2. Высокая надежность в тяжелых условиях: Конструкция и компоненты платы выбраны и протестированы для гарантированной работы под воздействием постоянной вибрации, перепадов температуры, влажности и электромагнитных помех, характерных для железнодорожной среды.

3. Упрощение проводки и монтажа: Использование таких распределенных модулей, как ALSTOM N897164624A, значительно сокращает длину аналоговых и слаботочных кабелей, так как устройство размещается вблизи обслуживаемого оборудования. Это снижает стоимость монтажа и улучшает помехозащищенность.

4. Глубокая диагностика и обслуживание: Модуль предоставляет подробную информацию о состоянии подключенных к нему полевых устройств и своих внутренних цепях, что облегчает поиск и устранение неисправностей.

Области применения и примеры
Модуль применяется в различных подсистемах современного электроподвижного состава:

• Управление системами комфорта (HVAC): Контроллер, управляющий работой компрессора, вентиляторов, заслонок и нагревательных элементов в системе кондиционирования вагона.

• Управление дверьми: Локальный контроллер, обрабатывающий сигналы с кнопок, датчиков безопасности (световые барьеры, противо-зажимные кромки) и управляющий приводом дверей.

• Управление тормозной системой: Обработка аналоговых сигналов от датчиков давления и выдача управляющих сигналов на электропневматические клапаны.

• Пример кейса: В электропоезде Alstom Coradia модуль ALSTOM N897164624A может быть установлен в шкафу управления под каждым вагоном и отвечать за контроль вспомогательного оборудования. Он собирает данные о температуре в салоне, управляет скоростью вентиляторов и работой нагревателей, поддерживая заданный климатический режим, и передает статус и диагностику в центральную систему TCMS по шине MVB.

Сравнение с аналогами конкурентов (на примере модулей Siemens SIBAS или Bombardier MITRAC)

• Закрытая экосистема: Модуль ALSTOM N897164624A является частью проприетарной архитектуры Alstom TCMS. Прямые функциональные аналоги существуют в системах конкурентов (Siemens SIBAS, Bombardier MITRAC, Stadler), но они не взаимозаменяемы на аппаратном или программном уровне.

• Протоколы связи: Хотя физический уровень (например, MVB) может быть стандартизирован, логика обмена сообщениями (профили) и конфигурация модуля ALSTOM N897164624A специфичны для производителя.

• Стратегия распределенного управления: Все крупные производители используют распределенную интеллектуальную архитектуру. Различия заключаются в степени централизации, типах используемых микроконтроллеров и подходах к резервированию, реализованных в устройствах, подобных ALSTOM N897164624A.

• Инструменты конфигурации: Для программирования и диагностики модуля требуется фирменное программное обеспечение и инструменты Alstom, которые не совместимы с инструментарием конкурентов.

Рекомендации по выбору и важные замечания

1. Точное соответствие документации: Замена модуля ALSTOM N897164624A должна осуществляться строго по документации на конкретный тип поезда (Train Maintenance Manual). Необходимо убедиться, что номер детали, включая суффикс (624A), полностью совпадает.

2. Конфигурация и программное обеспечение: Новый модуль, как правило, поставляется без конфигурации или с базовой прошивкой. Перед установкой в систему на него необходимо загрузить конкретное программное обеспечение и конфигурационные данные, предназначенные для данной позиции в поезде. Это делается с использованием специализированного ПО Alstom.

3. Процедура замены и инициализации: Замена должна проводиться при отключенном питании. После установки модуля ALSTOM N897164624A может потребоваться процедура его инициализации и обучения в системе TCMS (например, присвоение адреса, проверка связи).

4. Проверка периферийного оборудования: Перед заменой модуля, вышедшего из строя, рекомендуется проверить исправность подключенных к нему полевых устройств (датчиков, исполнительных механизмов), чтобы исключить вероятность того, что их неисправность вызвала повреждение контроллера.

5. Приобретение через официальные каналы: Данный компонент следует приобретать только у Alstom Transport или уполномоченных сервисных центров. Это гарантирует получение оригинальной детали, совместимой прошивки и доступ к необходимым техническим процедурам для ее ввода в эксплуатацию. Использование неавторизованных аналогов недопустимо из-за требований безопасности и сохранения гарантий.

Все работы с модулем ALSTOM N897164624A должны выполняться в соответствии с официальными руководствами по техническому обслуживанию и с соблюдением всех правил электробезопасности и требований безопасности на железнодорожном транспорте.
