Описание продукта

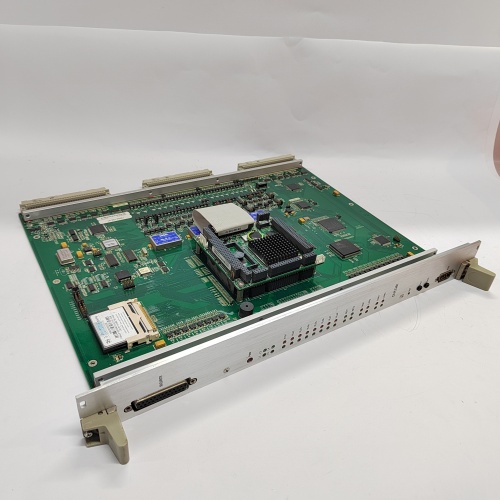

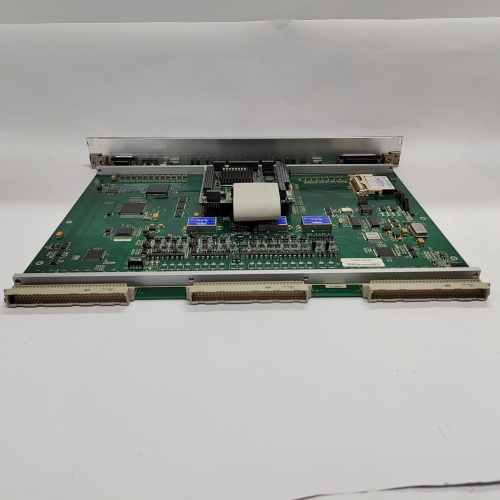

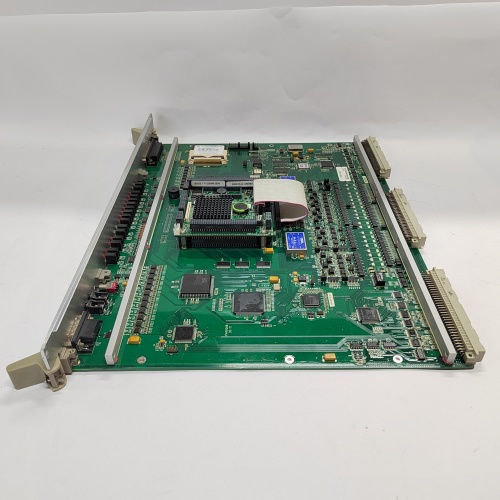

ALSTOM SDK-C0167-1 (также обозначаемый как 12004-08-01 или SBS07M076B) представляет собой специализированный модуль управления или контроллер для систем защиты и автоматики энергетического оборудования Alstom (ныне в составе GE Grid Solutions). Этот модуль, судя по обозначению, с высокой вероятностью является многофункциональным терминалом релейной защиты (protection relay) или интеллектуальным контроллером автоматики для управления высоковольтным оборудованием, таким как выключатели, разъединители или трансформаторы. Модуль SDK-C0167-1 выполняет комплексные функции мониторинга электрических параметров (ток, напряжение, мощность), анализа состояния сети и выполнения логики защит (дистанционной, дифференциальной, максимальной токовой) с выдачей команд на отключение. Использование оригинального терминала ALSTOM 12004-08-01 критически важно для обеспечения селективности, надежности и скорости срабатывания защит, что является основой устойчивости электрической сети. Таким образом, данный модуль является интеллектуальным ядром шкафа релейной защиты и автоматики (РЗА).

Основные параметры и технические характеристики

• Тип устройства: Многофункциональный микропроцессорный терминал релейной защиты или контроллер автоматики.

• Основные функции: Защита линий электропередачи, трансформаторов, шин или генераторов (конкретный набор функций зависит от прошивки и конфигурации). Возможные функции: дистанционная защита (Z), дифференциальная защита (87L, 87T), максимальная токовая защита (50/51), защита от замыканий на землю (50N/51N), АПВ.

• Измеряемые величины: Трехфазные токи и напряжения, частота, мощность, cos φ, гармоники.

• Входы: Аналоговые входы для трансформаторов тока (ТТ) и напряжения (ТН), дискретные входы для сигналов управления и блокировок.

• Выходы: Релейные выходы для отключения выключателей, сигнализации, а также цифровые интерфейсы связи.

• Интерфейсы связи: Поддержка современных протоколов для интеграции в АСУ ТП: IEC 61850 (MMS, GOOSE), Modbus (RTU/TCP), DNP3, Profibus.

• Питание: Оперативный постоянный или переменный ток, широкий диапазон (например, 24-250 В DC/AC).

• Дисплей и управление: ЖК-дисплей с кнопочной панелью для локального управления, просмотра измерений, параметров и журналов событий (SOE).

Преимущества и особенности

Терминал защиты ALSTOM SDK-C0167-1 (SBS07M076B) обладает рядом ключевых преимуществ для построения современных цифровых подстанций. Его основная особенность — это высокая точность измерений и быстродействие, обеспечивающее надежную и селективную работу защит в сложных сетевых режимах. Полная поддержка стандарта IEC 61850 делает модуль 12004-08-01 готовым для интеграции в цифровую подстанцию, позволяя обмениваться данными по GOOSE и MMS, что исключает необходимость в большом количестве медных проводов для сигнализации и блокировок. Гибкая конфигурация с помощью специализированного программного обеспечения позволяет адаптировать устройство под широкий спектр применений. Расширенные диагностические возможности и встроенный журнал событий с высокой точностью временных меток облегчают анализ аварийных ситуаций. Использование оригинального терминала ALSTOM SBS07M076B гарантирует соответствие строгим отраслевым стандартам и требованиям к оборудованию РЗА.

Применение в различных отраслях

• Электроэнергетика (сетевые компании): Основная и резервная защита воздушных и кабельных линий 6-750 кВ, защита силовых трансформаторов, сборных шин на подстанциях.

• Промышленная энергетика: Защита вводов и секционирования главных распределительных устройств (ГРУ) крупных промышленных предприятий, защита генераторов собственных электростанций.

• Объекты возобновляемой энергетики: Защита точки подключения к сети крупных солнечных парков (СЭС) и ветроэлектростанций (ВЭС).

• Инфраструктура: Защита систем электроснабжения аэропортов, железнодорожных узлов, крупных объектов.

Сравнение с аналогами конкурентов

По сравнению с терминалами защиты других ведущих производителей (Siemens SIPROTEC, ABB REF, Schneider Electric Sepam), продукт линейки ALSTOM SDK-C0167-1 предлагает сопоставимый функционал, точность и надежность. Конкурентные преимущества часто заключаются в особенностях алгоритмов защиты (например, для протяженных линий или кабельных сетей), эргономике программного обеспечения для конфигурации и глубине интеграции в экосистему производителя (совместимость с другими устройствами Alstom/GE, системами управления). Для проектов, где уже используется оборудование Alstom/GE, выбор терминала 12004-08-01 обеспечивает единообразие парка оборудования, упрощает обучение персонала и получение технической поддержки.

Рекомендации по выбору и важные замечания

1. Детальное техническое задание (ТЗ): Выбор должен основываться на детальном ТЗ, включающем все требуемые функции защиты, уставки, логику работы, типы и параметры подключаемых трансформаторов тока и напряжения.

2. Согласование с первичным оборудованием: Параметры модуля (номиналы токов/напряжений входов) должны быть строго согласованы с классами точности и номиналами используемых ТТ и ТН.

3. Проектирование цифровой подстанции (IEC 61850): При использовании протокола IEC 61850 необходимо заранее проектировать структуру данных (ICD/CID файлы), конфигурацию GOOSE-сообщений и адресацию в сети. Это требует специальных знаний.

4. Комплексные испытания: Обязательно проведение приемо-сдаточных и типографских испытаний с использованием современного реле-тестера, способного тестировать логику по IEC 61850 (GOOSE). Это проверяет корректность конфигурации SDK-C0167-1.

5. Квалификация персонала: Программирование, наладка и обслуживание таких устройств требуют специальной подготовки. Персонал должен быть обучен работе с данным терминалом и его ПО.

6. Лицензионное ПО и документация: Убедитесь в наличии актуального лицензионного программного обеспечения для конфигурации (например, GE UR PC软件) и полного комплекта документации.

7. Официальные каналы поставки: Для гарантии качества, получения актуальных версий прошивки и технической поддержки рекомендуется приобретать терминалы ALSTOM SBS07M076B через официальных дистрибьюторов GE Grid Solutions.

Всегда руководствуйтесь официальным техническим описанием (datasheet), руководством по эксплуатации и руководством по программированию для конкретной версии терминала ALSTOM SDK-C0167-1 / 12004-08-01 перед его заказом, установкой и вводом в эксплуатацию.
