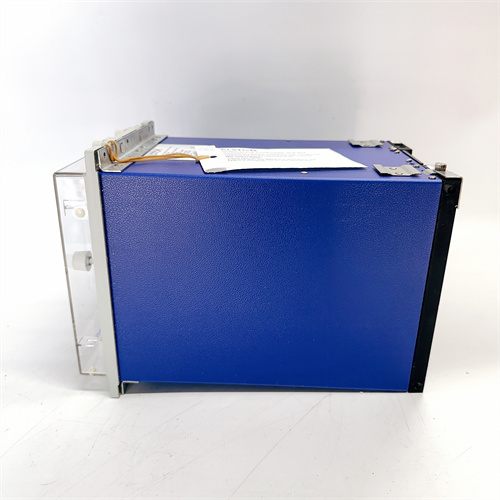

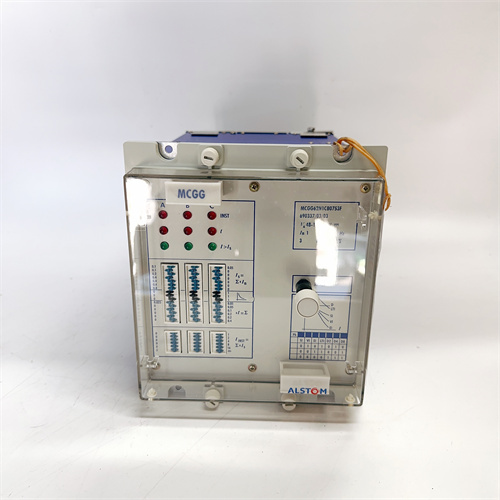

ALSTOM MCGG62N1CB0753F – Модуль управления или интерфейсная плата для систем релейной защиты (вероятно, для серии Micom Px4x)

Введение и описание продукта
Модуль ALSTOM MCGG62N1CB0753F представляет собой специализированную электронную плату, входящую в состав цифровых устройств релейной защиты и автоматики (РЗА) компании Alstom (ныне Hitachi Energy), относящихся к платформе Micom. Данная конкретная маркировка указывает на то, что это, вероятно, высокофункциональная плата, которая может выполнять роль процессорного модуля, модуля связи или платы с расширенными функциями ввода-вывода для одного из терминалов серии Px4x (например, P141, P142, P143). Основная задача модуля ALSTOM MCGG62N1CB0753F заключается в обеспечении вычислительной мощности для выполнения алгоритмов защиты, обработки аналоговых сигналов, реализации логики автоматики и обеспечения коммуникаций с системами верхнего уровня. Его корректная работа является основой для выполнения устройством своих защитных функций.

Основные технические параметры (типичные для процессорных плат Micom)

• Тип устройства: Процессорная плата (CPU Board) или комбинированный процессорно-коммуникационный модуль для терминала РЗА.

• Основные функции:

• Выполнение алгоритмов защиты: Защита от перегрузки по току (50/51), направленная защита от замыканий на землю (67N), дистанционная защита (21, если применимо), дифференциальная защита (87), защита двигателя/генератора.

• Обработка данных: Высокоскоростная оцифровка и обработка сигналов от трансформаторов тока (ТТ) и напряжения (ТН), вычисление производных величин (мощность, cos φ, гармоники).

• Регистрация: Запись осциллограмм (COMTRADE) и журнала событий (Sequence of Events - SOE) с высокой временной меткой.

• Коммуникации: Управление встроенными коммуникационными портами (RS-485 для Modbus, Ethernet для IEC 61850 MMS/GOOSE, Profibus DP).

• Логическое управление: Выполнение программируемой логики (FlexLogic™) для реализации сложной автоматики.

• Процессор: Мощный процессор цифровых сигналов (DSP) или микроконтроллер, работающий в реальном времени.

• Память: Значительный объем энергонезависимой флэш-памяти для хранения конфигурации, ПО и записей осциллограмм.

• Интерфейсы: Внутренняя шина для связи с другими платами в шасси (платой питания, аналоговыми модулями), внешние разъемы для сетевых кабелей.

• Рабочие условия: Соответствие стандартам для оборудования подстанций: широкий температурный диапазон, устойчивость к электромагнитным помехам (EMC), высокая надежность.

Ключевые преимущества и особенности

1. Высокая производительность и детерминизм: Модуль ALSTOM MCGG62N1CB0753F обеспечивает выполнение сложных расчетов защит и измерений с фиксированным, предсказуемым временем цикла, что критически важно для селективности и быстродействия РЗА.

2. Универсальность и гибкость: Одна платформа на базе такого модуля может быть запрограммирована для выполнения широкого спектра защитных функций (от простой максимальной токовой защиты до сложной дифференциальной), адаптируясь под конкретный объект.

3. Расширенные возможности регистрации и диагностики: Наличие встроенной памяти для записи осциллограмм и событий делает устройства с модулем ALSTOM MCGG62N1CB0753F незаменимым инструментом для послеаварийного анализа и поиска неисправностей в сети.

4. Интеграция в современные АСУ ТП: Поддержка стандарта IEC 61850 позволяет устройству, построенному на базе ALSTOM MCGG62N1CB0753F, легко интегрироваться в цифровые подстанции, обеспечивая обмен GOOSE-сообщениями и данные для SCADA-систем.

Области применения и примеры
Модуль применяется в составе сложных терминалов РЗА на объектах генерации, передачи и распределения электроэнергии:

• Подстанции 6-35 кВ: В качестве основного процессора в устройствах защиты фидеров, трансформаторов, шин и конденсаторных батарей (серии P14x).

• Линии электропередачи 110-220 кВ: В терминалах дистанционной защиты (серия P44x).

• Промышленные энергообъекты: Защита главных трансформаторов, генераторов собственных нужд, ответственных двигателей.

• Пример кейса: На подстанции 10 кВ в устройстве защиты фидера и трансформатора Micom P142 установлена процессорная плата, аналогичная ALSTOM MCGG62N1CB0753F. Она непрерывно анализирует токи всех фаз и нулевой последовательности. При возникновении короткого замыкания на кабельной линии она за 40-60 мс вычисляет, что ток превысил уставку, и через свои выходные реле выдает команду на отключение выключателя, одновременно записывая осциллограмму токов и напряжений до, во время и после аварии для последующего анализа.

Сравнение с аналогами конкурентов (на примере процессорных плат Siemens SIPROTEC и Schneider Electric Sepam)

• Архитектурная закрытость: ALSTOM MCGG62N1CB0753F является частью проприетарной аппаратной и программной экосистемы Micom. Прямые аналоги от Siemens (платы для устройств 7SJ, 7UT) и Schneider (платы для Sepam 80) абсолютно несовместимы.

• Среда программирования и инструменты: Конфигурация модуля выполняется в фирменном ПО Micom S1 Studio (интегрировано в PCM600). Это ключевое отличие от конкурентов, использующих DIGSI (Siemens) или Sepam Studio (Schneider). Рабочие процессы и интерфейсы сильно различаются.

• Производительность и функциональный набор: Современные процессорные платы всех ведущих производителей сопоставимы по производительности и поддерживаемому набору защит. Выбор часто определяется историческими предпочтениями, наличием обученного персонала и интеграцией с существующей инфраструктурой на объекте.

• Поддержка протоколов: Все основные производители поддерживают современные протоколы (IEC 61850). Однако конкретная реализация (набор логических узлов, поддержка Sampled Values) может отличаться в устройствах на базе ALSTOM MCGG62N1CB0753F и его аналогов.

Рекомендации по выбору и важные замечания

1. Критическая важность совместимости: Замена модуля ALSTOM MCGG62N1CB0753F должна производиться на идентичную по коду и ревизии плату. Даже незначительное отличие в суффиксе может указывать на несовместимую версию аппаратного обеспечения или прошивки, что приведет к неработоспособности терминала.

2. Обязательное резервное копирование конфигурации: Перед извлечением старой платы необходимо выгрузить и сохранить полную конфигурацию устройства (settings file) и, при необходимости, архив событий. Без этого новая плата ALSTOM MCGG62N1CB0753F будет пустой.

3. Процедура замены и инициализации: После установки новой платы требуется загрузить в нее сохраненную конфигурацию, а также, возможно, обновленную версию firmware. После этого устройство необходимо подвергнуть полному функциональному тестированию с помощью релетестера.

4. Высокая квалификация персонала: Работы по замене процессорных плат должны проводить инженеры, прошедшие специальное обучение по устройствам Micom и имеющие доступ к соответствующему ПО и инструментам.

5. Приобретение через официальные каналы Hitachi Energy: Покупать столь критически важные компоненты систем защиты следует исключительно у официальных дистрибьюторов Hitachi Energy (бывший Alstom Grid). Это гарантирует получение оригинальной продукции, совместимость и доступ к технической поддержке, необходимой для ее правильной настройки.

Все работы с модулем ALSTOM MCGG62N1CB0753F должны выполняться в строгом соответствии с официальным сервис-руководством для соответствующего терминала защиты Micom, с полным соблюдением правил техники безопасности при работе в электроустановках (ПТЭ ЭС).
