Описание продукта

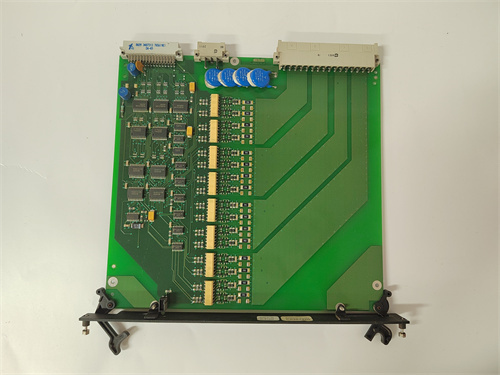

ALSTOM LE109A-1 представляет собой модуль интерфейса или измерительный преобразователь, входящий в состав систем релейной защиты, автоматики (РЗА) и управления энергетическим оборудованием Alstom (ныне в составе GE Grid Solutions). Этот модуль, вероятно, выполняет функцию линейного усилителя, изолятора сигнала или преобразователя напряжения/тока для согласования сигналов от первичных измерительных трансформаторов (ТТ, ТН) с входами микропроцессорных терминалов защиты. LE109A-1 обеспечивает гальваническую развязку, масштабирование и фильтрацию сигналов, повышая точность измерений и защищая дорогостоящую электронику терминалов от перенапряжений и помех, возникающих в цепях высокого напряжения. Использование модуля ALSTOM LE109A-1 является стандартной практикой для построения надежных и точных измерительных трактов в шкафах релейной защиты. Этот компонент играет важную роль в обеспечении достоверности данных, на основе которых принимаются решения об отключении оборудования, что напрямую влияет на безопасность энергосистемы.

Основные параметры и технические характеристики

• Тип устройства: Линейный усилитель / изолирующий преобразователь сигнала (Linear amplifier / Signal conditioning module).

• Назначение: Согласование и гальваническая изоляция аналоговых сигналов тока или напряжения.

• Входные сигналы: Стандартные сигналы от вторичных обмоток трансформаторов тока (ТТ) или напряжения (ТН), например: 1А или 5А (для тока), 100В или 110/√3 В (для напряжения).

• Выходные сигналы: Пропорционально преобразованные и изолированные сигналы, адаптированные для входов современных терминалов защиты (например, низкоуровневые сигналы напряжения).

• Коэффициент преобразования (трансформации): Фиксированный или настраиваемый коэффициент (например, 5А/2.5В).

• Точность: Высокая класс точности (например, 0.5 или 0.2) для обеспечения точности измерений защиты.

• Изоляция: Высокий уровень гальванической развязки (более 2 кВ) между первичной (полевой) и вторичной (логической) стороной.

• Полоса пропускания: Достаточная для передачи сигналов как промышленной частоты, так и высших гармоник, необходимых для некоторых видов защиты.

• Питание: Может требовать отдельного источника оперативного постоянного тока (+24В DC) или питаться от измерительной цепи.

• Крепление: Установка на DIN-рейку или монтажную плату внутри шкафа.

Преимущества и особенности

Модуль ALSTOM LE109A-1 обладает рядом важных преимуществ. Его ключевая особенность — это обеспечение высокой точности и стабильности измерительного тракта, что является основой для корректной работы сложных алгоритмов защиты (дифференциальной, дистанционной). Надежная гальваническая развязка защищает микропроцессорные терминалы от опасных потенциалов, которые могут возникнуть в цепях ТТ/ТН при замыканиях в высоковольтной системе. Использование модуля LE109A-1 способствует подавлению высокочастотных помех и переходных процессов, улучшая соотношение сигнал/шум. Стандартизированный выходной сигнал упрощает проектирование и обеспечивает совместимость с различными моделями терминалов защиты Alstom/GE. Таким образом, ALSTOM LE109A-1 является ключевым компонентом для построения качественного аналогового интерфейса в системах РЗА.

Применение в различных отраслях

• Электроэнергетика (подстанции всех классов напряжения): Организация измерительных цепей для терминалов защиты линий, трансформаторов, шин и генераторов.

• Промышленная энергетика: Согласование сигналов на главных распределительных устройствах (ГРУ) предприятий и собственных генерациях.

• Объекты крупной инфраструктуры: Системы защиты и управления на тяговых подстанциях, в портовых терминалах.

Сравнение с аналогами конкурентов

По сравнению с универсальными изолирующими преобразователями или трансформаторами сигнала, модуль ALSTOM LE109A-1 является оптимизированным для применения в релейной защите системным компонентом. Его преимущество заключается в том, что его метрологические характеристики (точность, полоса пропускания, время установления) специально подобраны под требования высокоскоростных защит. Универсальные устройства могут не обеспечивать необходимого быстродействия или точности в переходных режимах (при КЗ). Для систем, построенных на оборудовании Alstom, использование родного модуля LE109A-1 обеспечивает предсказуемость и гарантированные характеристики, а также упрощает сервис и поставку запасных частей.

Рекомендации по выбору и важные замечания

1. Согласование с ТТ и ТН: Точность и номиналы модуля ALSTOM LE109A-1 должны соответствовать классам точности и вторичным номиналам используемых измерительных трансформаторов. Неправильный выбор приведет к систематической ошибке измерений.

2. Согласование с терминалом защиты: Выходной сигнал модуля (уровень напряжения, сопротивление) должен соответствовать требованиям входного канала конкретного терминала защиты.

3. Монтаж и проводка: При монтаже необходимо минимизировать длину неэкранированных проводников между ТТ/ТН и модулем LE109A-1, а также между модулем и терминалом. Используйте экранированные кабели с правильным заземлением экрана в одной точке.

4. Проверка в составе схемы: После монтажа рекомендуется проверить весь измерительный тракт (от ТТ/ТН через LE109A-1 до терминала) на правильность коэффициента трансформации и фазировки.

5. Резервирование измерительных цепей: Для особо ответственных защит (например, дифференциальной) часто применяется полное резервирование измерительных цепей, включая использование отдельных модулей преобразования сигналов.

6. Квалификация персонала: Проектирование и монтаж измерительных цепей РЗА должны выполнять специалисты, понимающие принципы релейной защиты и требования к аналоговым трактам.

7. Официальные каналы: Для гарантии точности и надежности рекомендуется приобретать такие специализированные модули, как ALSTOM LE109A-1, у официальных поставщиков GE Grid Solutions.

Всегда руководствуйтесь официальным техническим описанием (datasheet) и принципиальными схемами (Wiring Diagrams) проекта для корректного выбора, подключения и эксплуатации модуля ALSTOM LE109A-1.
