Описание продукта

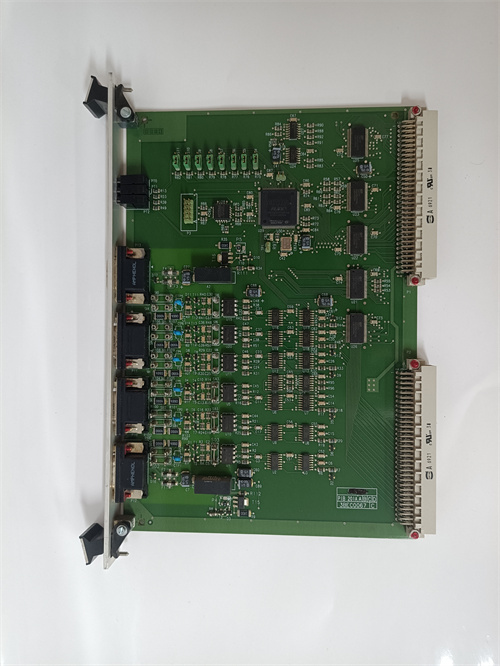

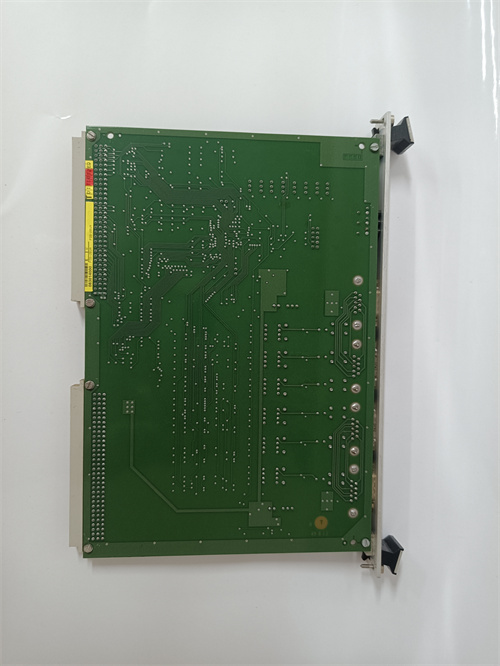

ALSTOM PIB1201A (с дополнительным кодом 3BEC0067) представляет собой усовершенствованную базовую интерфейсную панель или оконечную панель (Base Interface / Termination Panel), разработанную для современных систем распределенного ввода/вывода (I/O) в составе оборудования управления Alstom (ныне GE Grid Solutions). Данная панель, как и её предшественники серии PIB, выполняет критически важную функцию организации интерфейса и обеспечения защиты между необработанными полевыми сигналами от датчиков и исполнительных механизмов и чувствительными электронными модулями системы управления. PIB1201A обеспечивает точки для подключения кабелей, содержит схемы гальванической развязки, защитные элементы (предохранители, ограничители перенапряжений) и цепи согласования сигналов. Установка модуля ALSTOM 3BEC0067 в шкаф управления стандартизирует монтаж, повышает надёжность и облегчает диагностику, обеспечивая при этом защиту дорогостоящего электронного оборудования от помех и аварийных ситуаций в полевых цепях. Эта панель, вероятно, предназначена для работы с конкретным семейством модулей ввода/вывода GE/Alstom, обеспечивая их полную и гарантированную совместимость. Таким образом, PIB1201A является ключевым компонентом для создания безопасной, модульной и удобной для обслуживания архитектуры системы автоматизации.

Основные параметры и технические характеристики

• Тип устройства: Усовершенствованная базовая интерфейсная (терминальная) панель.

• Назначение: Обеспечение интерфейса, защиты и гальванической развязки между полевыми устройствами и системными модулями ввода/вывода.

• Типы поддерживаемых сигналов: Предназначена для определённого типа сигналов — возможно, аналоговых токовых петель (4-20 мА), дискретных сигналов (24/48 В DC) или сигналов от датчиков температуры (RTD, термопара). Конфигурация фиксирована.

• Количество каналов/клемм: Фиксированное количество каналов с винтовыми или пружинными клеммами для полевого и системного подключения.

• Встроенные компоненты: Оптическая изоляция (оптопары) для каждого канала или группы, предохранители, TVS-диоды или варисторы для защиты от перенапряжений, согласующие резисторы или цепи формирования тока.

• Степень защиты (IP): Рассчитана на установку внутри шкафа управления (обычно IP20).

• Совместимость: Механически и электрически предназначена для установки в определённые типы стоек или шасси GE/Alstom и для работы с конкретными сериями электронных модулей ввода/вывода (например, серии S или HI).

• Маркировка: Чёткая маркировка клемм и каналов для безошибочного монтажа и обслуживания.

Преимущества и особенности

Интерфейсная панель ALSTOM PIB1201A (3BEC0067) обладает рядом важных преимуществ. Её ключевая особенность — это обеспечение высокого уровня защиты и целостности сигнала, что критично для точных измерений и надёжного управления в промышленных условиях. Предварительная интеграция всех необходимых защитных и согласующих компонентов в едином корпусе значительно снижает сложность проектирования шкафа и риск ошибок при монтаже. Панель 3BEC0067 способствует созданию модульной и масштабируемой архитектуры, позволяя легко добавлять или заменять электронные модули, не вмешиваясь в полевую проводку. Использование оригинальной панели ALSTOM PIB1201A гарантирует полную совместимость, соответствие стандартам электромагнитной совместимости (ЭМС) и общую надёжность системы.

Применение в различных отраслях

• Энергетика: Организация интерфейсов в шкафах управления для систем релейной защиты (РЗА), автоматики подстанций, а также в системах управления турбинами и генераторами.

• Нефтегазовая промышленность: Подключение полевых датчиков и клапанов на технологических установках, компрессорных станциях и системах трубопроводного транспорта.

• Крупное промышленное производство: Построение распределённых систем управления и сбора данных (SCADA) на заводах, фабриках, горно-обогатительных комбинатах.

Сравнение с аналогами конкурентов

По сравнению с решением на основе отдельных универсальных компонентов (клеммных колодок, отдельных барьеров развязки, предохранительных блоков), панель ALSTOM PIB1201A представляет собой высокоинтегрированное системное решение. Её главное преимущество — это значительная экономия времени на проектирование и монтаж, а также более высокое и гарантированное качество сборки конечного шкафа. Универсальные компоненты, хотя и могут быть дешевле по отдельности, требуют больше места, большего количества соединений и сложной документации. Для проектов, основанных на экосистеме GE/Alstom, выбор родной панели 3BEC0067 минимизирует риски и обеспечивает беспроблемную интеграцию.

Рекомендации по выбору и важные замечания

1. Точное определение назначения: Перед заказом необходимо точно выяснить, для какого типа сигналов (аналоговые, дискретные, RTD) и для каких конкретных модулей ввода/вывода предназначена данная панель ALSTOM PIB1201A. Неправильный выбор сделает её непригодной для использования.

2. Проверка механической совместимости: Убедитесь, что габариты, крепления и расположение разъёмов панели соответствуют вашей стойке или шасси.

3. Изучение схемы подключения: Требуйте и внимательно изучите официальную электрическую схему подключения (Wiring Diagram) для панели 3BEC0067. Это необходимо для правильного монтажа полевых и системных кабелей.

4. Монтаж и заземление: Строго соблюдайте инструкции по монтажу. Правильное заземление корпуса панели и экранов сигнальных кабелей крайне важно для подавления помех.

5. Запас защитных элементов: Узнайте тип и номинал встроенных предохранителей или защитных элементов. Имейте их запас для оперативной замены в случае срабатывания.

6. Документирование: Ведите чёткую документацию по подключению каждого канала панели (какой датчик/исполнительный механизм, адрес в системе и т.д.).

7. Покупка у проверенных поставщиков: Для гарантии получения оригинального, сертифицированного продукта приобретайте панели ALSTOM PIB1201A у официальных дистрибьюторов GE или авторизованных системных интеграторов.
