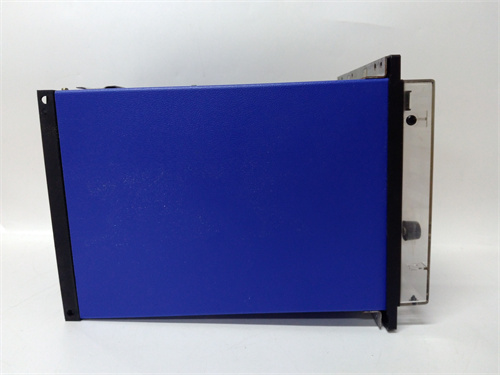

ALSTOM KCEU142 – Модуль управления или интерфейсный контроллер для систем релейной защиты Micom

Введение и описание продукта
Модуль ALSTOM KCEU142 представляет собой ключевой электронный компонент, входящий в состав цифровых устройств релейной защиты и автоматики (РЗА) серии Micom от компании Alstom (ныне Hitachi Energy). Судя по обозначению, этот модуль, вероятно, является центральной процессорной или коммуникационной платой (CPU или Communication Unit) для одного из терминалов защиты, например, для устройств серии P14x или аналогичных. Основная функция модуля ALSTOM KCEU142 заключается в выполнении алгоритмов защит, обработке аналоговых сигналов, реализации логики автоматики и обеспечении связи устройства с внешними системами (SCADA, АСУ ТП). Это «мозг» устройства, от надежности и производительности которого зависит корректность работы всей системы защиты электрооборудования.

Основные технические параметры (типичные для процессорных модулей Micom)

• Тип устройства: Процессорная плата или модуль управления (Processing/CPU Unit).

• Основные функции:

• Выполнение алгоритмов защит: Максимальная токовая защита (50/51), направленная защита от замыканий на землю (67N), дистанционная защита (21, если применимо), защита двигателя/генератора.

• Измерения: Вычисление токов, напряжений, мощностей, cos φ, частоты, гармонического состава на основе оцифрованных сигналов от трансформаторов тока и напряжения.

• Регистрация данных: Запись осциллограмм аварийных событий в формате COMTRADE и ведение журнала событий (Sequence of Events - SOE) с точной временной привязкой.

• Логическое управление: Выполнение программируемой логики (FlexLogic™) для создания сложных схем автоматики без внешних ПЛК.

• Коммуникации: Управление встроенными коммуникационными портами (RS-485 для Modbus, Ethernet для IEC 61850, Profibus DP).

• Процессор: Мощный процессор цифровых сигналов (DSP) или микроконтроллер, обеспечивающий детерминированную работу в реальном времени.

• Память: Значительный объем энергонезависимой памяти для хранения конфигурации, прикладного программного обеспечения и записей осциллограмм.

• Интерфейсы: Внутренняя шина для связи с другими платами в шасси (платой питания, модулями ввода-вывода), внешние порты для подключения кабелей связи и, возможно, GPS-антенны для синхронизации времени.

• Рабочие условия: Соответствие стандартам для оборудования подстанций: устойчивость к электромагнитным помехам (EMC), широкий температурный диапазон, высокая надежность.

Ключевые преимущества и особенности

1. Высокая вычислительная мощность и детерминизм: Модуль ALSTOM KCEU142 обеспечивает быстрое и предсказуемое выполнение сложных расчетов защит, что критически важно для селективности и быстродействия (время срабатывания в пределах десятков миллисекунд).

2. Универсальность и гибкость конфигурации: На базе одной аппаратной платформы ALSTOM KCEU142 можно реализовать широкий спектр защитных функций, адаптируя устройство под конкретный объект (фидер, трансформатор, двигатель) путем изменения программной конфигурации.

3. Расширенные возможности анализа: Наличие встроенной памяти для записи осциллограмм и детального журнала событий делает терминалы на базе ALSTOM KCEU142 незаменимым инструментом для послеаварийного анализа и расследования инцидентов в энергосистеме.

4. Интеграция в современные цифровые подстанции: Поддержка актуальных стандартов связи, особенно IEC 61850, позволяет устройству легко обмениваться данными по сети Ethernet, передавать GOOSE-сообщения и подключаться к системам АСУ ТП.

Области применения и примеры
Модуль применяется в составе многофункциональных терминалов РЗА на объектах распределения и передачи электроэнергии:

• Распределительные подстанции 6-35 кВ: В качестве основного процессора в устройствах защиты фидеров, трансформаторов, конденсаторных батарей (например, в сериях P141, P142, P143).

• Промышленные энергосистемы: Защита главных и секционных выключателей, силовых трансформаторов, ответственных асинхронных двигателей.

• Системы собственных нужд электростанций: Комплексная защита линий питания ответственных потребителей.

• Пример кейса: На подстанции 10 кВ в устройстве защиты фидера Micom P142 установлена процессорная плата ALSTOM KCEU142. Она непрерывно анализирует токи трех фаз и нулевой последовательности. При возникновении междуфазного короткого замыкания на линии она за 40-60 мс вычисляет, что ток превысил уставку срабатывания, и через выходные реле выдает команду на отключение выключателя поврежденного фидера. Одновременно модуль инициирует запись осциллограммы токов и напряжений до, во время и после события для дальнейшего анализа инженерами.

Сравнение с аналогами конкурентов (на примере процессорных плат Siemens SIPROTEC 7SJ и Schneider Electric Sepam 40/80)

• Закрытая архитектурная платформа: ALSTOM KCEU142 является частью проприетарной аппаратной и программной экосистемы Micom. Прямые функциональные аналоги от Siemens (платы для 7SJ82) или Schneider (платы для Sepam 40) абсолютно несовместимы и требуют собственных инструментов для настройки.

• Среда разработки и инструменты: Конфигурация и программирование модуля выполняются в фирменном ПО Micom S1 Studio (интегрировано в PCM600). Это ключевое отличие от сред Siemens DIGSI и Schneider Sepam Studio, определяющее рабочие процессы персонала.

• Производительность и функциональный набор: Современные процессорные модули ведущих производителей сопоставимы по базовой производительности и поддерживают схожий набор защит. Выбор часто определяется исторически сложившейся на объекте экосистемой, наличием обученного персонала и требованиями к интеграции.

• Особенности реализации стандартов: Все поддерживают IEC 61850, но конкретная реализация (набор логических узлов, поддержка Sampled Values, удобство настройки GOOSE) может иметь отличия в устройствах на базе ALSTOM KCEU142 и его аналогов.

Рекомендации по выбору и важные замечания

1. Критическая важность совместимости версий: Замена модуля ALSTOM KCEU142 должна производиться на идентичную по коду и аппаратной ревизии плату. Разные версии могут иметь несовместимые процессоры, память или прошивку, что сделает невозможной загрузку старой конфигурации или приведет к неработоспособности.

2. Обязательное резервное копирование конфигурации: Перед извлечением старой платы необходимо выгрузить и сохранить полную конфигурацию устройства (settings file) и, при необходимости, архив осциллограмм и событий. Без этого новая плата ALSTOM KCEU142 будет пустой.

3. Строгая процедура замены и инициализации: После установки новой платы требуется загрузить в нее сохраненную конфигурацию и актуальную версию firmware. Затем устройство необходимо подвергнуть полному функциональному тестированию с помощью релетестера для проверки работы всех защит, измерений и коммуникаций.

4. Высокая квалификация обслуживающего персонала: Работы по замене процессорных плат должны проводить инженеры, прошедшие специальное обучение по устройствам Micom/Hitachi Energy и имеющие доступ к соответствующему ПО и инструментам для конфигурации и тестирования.

5. Приобретение через официальные каналы Hitachi Energy: Покупать столь критически важные компоненты систем защиты следует исключительно у официальных дистрибьюторов Hitachi Energy. Это гарантирует получение оригинальной продукции, совместимость и доступ к технической поддержке, необходимой для ее правильной настройки и ввода в эксплуатацию.

Все работы с модулем ALSTOM KCEU142 должны выполняться в строгом соответствии с официальным сервис-руководством (Service Manual) для соответствующего терминала защиты Micom, с полным соблюдением правил техники безопасности при работе в электроустановках (ПТЭ ЭС, правила охраны труда).
