Описание продукта

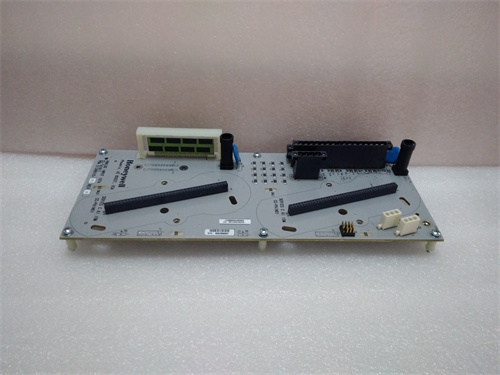

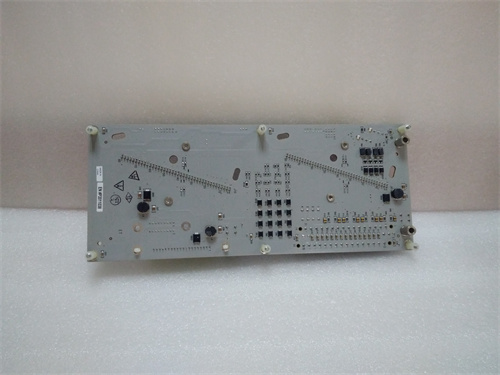

HONEYWELL CC-TAIN11 — это высокоточный модуль аналогового ввода для распределенных систем управления Experion PKS и TDC 3000 от Honeywell. Модуль CC-TAIN11 выполняет критически важную функцию преобразования стандартных аналоговых сигналов 4-20 мА от полевых датчиков (давления, расхода, уровня, температуры и т.д.) в цифровые данные для их последующей обработки контроллером. Этот модуль устанавливается в полевые шкафы управления (Field Termination Assembly) и служит надежным и помехозащищенным интерфейсом между технологическим процессом и системой автоматизации. Благодаря своей надежности и расширенной диагностике, модуль HONEYWELL CC-TAIN11 является стандартным выбором для ответственных контуров управления в непрерывных производствах. Его применение обеспечивает целостность и достоверность данных измерений, лежащих в основе эффективного и безопасного управления.

Технические параметры и характеристики

• Производитель: Honeywell.

• Платформа: Experion PKS (Process Knowledge System), TDC 3000.

• Тип устройства: Модуль аналогового ввода (Analog Input Module).

• Обрабатываемый сигнал: Токовый сигнал 4-20 мА (возможно, с поддержкой сигнала 0-20 мА).

• Количество каналов: 8 или 16 каналов (в зависимости от конкретной версии и конфигурации каркаса).

• Разрешение: Высокое разрешение оцифровки (например, 16-битное) для точного измерения.

• Диагностика: Встроенная диагностика обрыва линии (Burnout Detection) и выхода за пределы диапазона. Поддерживает функцию NAMUR NE 43 для индикации неисправности датчика.

• Гальваническая развязка: Изоляция между каналами и от системной шины для подавления помех и повышения безопасности.

• Точность: Высокая статическая точность (обычно в пределах ±0.1% от полной шкалы).

• Подключение: Подключение полевых устройств осуществляется через клеммную колодку интерфейсного модуля (например, CC-FTAxx).

• Интеграция: Работает в составе полевого каркаса ввода/вывода (I/O FTA), подключенного к контроллеру через полевую сеть (например, ControlNet) или непосредственно.

• Индикация: Светодиодные индикаторы на лицевой панели для отображения статуса модуля, питания и активности каналов.

Ключевые преимущества и особенности

1. Высокая надежность и промышленная долговечность: Модуль CC-TAIN11 спроектирован для непрерывной работы 24/7 в жестких промышленных условиях, что соответствует стандартам Honeywell для критически важных применений.

2. Расширенная диагностика целостности сигнала: Способность детектировать обрыв цепи датчика (значение ниже 3.6 мА) позволяет системе немедленно сигнализировать оператору о потере достоверного измерения, предотвращая использование некорректных данных в контурах регулирования.

3. Помехозащищенность и изоляция: Гальваническая развязка каждого канала минимизирует влияние контурных токов и электромагнитных помех, обеспечивая «чистый» и стабильный сигнал для контроллера.

4. Горячая замена (Hot Swap): Модуль поддерживает возможность замены без прерывания работы остальных каналов и остановки процесса, что критически важно для поддержания высокой доступности системы.

5. Полная интеграция с Experion PKS: Модуль HONEYWELL CC-TAIN11 является нативным компонентом системы, обеспечивая бесшовную интеграцию в общую архитектуру управления, конфигурацию через Control Builder и отображение диагностики на операторских станциях.

Примеры применения в отраслях

• Нефтегазовая и нефтехимическая промышленность: Ввод сигналов от датчиков давления в реакторах, расхода углеводородов, уровня в резервуарах и сепараторах.

• Химическая промышленность: Измерение параметров (температура, давление, уровень) в непрерывных и периодических процессах синтеза.

• Энергетика: Мониторинг параметров пара, температуры подшипников, давления в системах котлов и турбин на ТЭЦ.

• Целлюлозно-бумажная и металлургическая промышленность: Контроль технологических параметров на различных стадиях производства.

Сравнение с аналогами (например, с универсальными модулями ввода или решениями других производителей DCS)

• HONEYWELL CC-TAIN11 (компонент Experion PKS) vs. Универсальный модуль аналогового ввода для ПЛК:

• Системная интеграция и диагностика: CC-TAIN11 глубоко интегрирован в диагностическую и управляющую среду Experion. Его состояние и диагностика отображаются на системном уровне. Диагностика универсальных модулей часто ограничена.

• Надежность и ремонтопригодность: Предназначен для систем с высокой степенью готовности, поддерживает горячую замену и имеет долгосрочную гарантию совместимости в рамках платформы Honeywell.

• Точность и стабильность: Предлагает гарантированную высокую точность и температурную стабильность, необходимые для сложных контуров регулирования, характерных для DCS-систем.

• Сравнение в рамках DCS: По сравнению с более старыми поколениями модулей Honeywell, CC-TAIN11 предлагает лучшее разрешение, более развитую диагностику и полную совместимость с современной архитектурой Experion.

Рекомендации по выбору и важные замечания

1. Проверка совместимости с каркасом (FTA): Модуль CC-TAIN11 должен быть совместим с используемым полевым каркасом ввода/вывода (например, CC-FTA03). Необходимо сверить документацию по аппаратной совместимости (Hardware Release Notice) Honeywell.

2. Конфигурация в Control Builder: Для корректной работы модуль должен быть правильно сконфигурирован в инженерном программном обеспечении Control Builder: тип сигнала (4-20 мА), инженерные единицы, параметры диагностики (порог обрыва).

3. Калибровка и заземление: Для обеспечения заявленной точности необходима периодическая калибровка каналов. Крайне важно правильно организовать систему заземления и экранирования сигнальных кабелей, подключенных к модулю, чтобы избежать наводок.

4. Резервирование: Для критически важных измерений, используемых в контурах управления или защиты, следует рассмотреть резервирование каналов (установка двух датчиков с подключением к разным модулям или каналам) или использование полностью резервированных каркасов I/O.

5. Идентификация партномера: При заказе используйте полный партномер HONEYWELL CC-TAIN11. Уточняйте у поставщика статус жизненного цикла продукта и наличие обновлений прошивки. Рекомендуется приобретать компоненты у официальных дистрибьюторов Honeywell Process Solutions.
